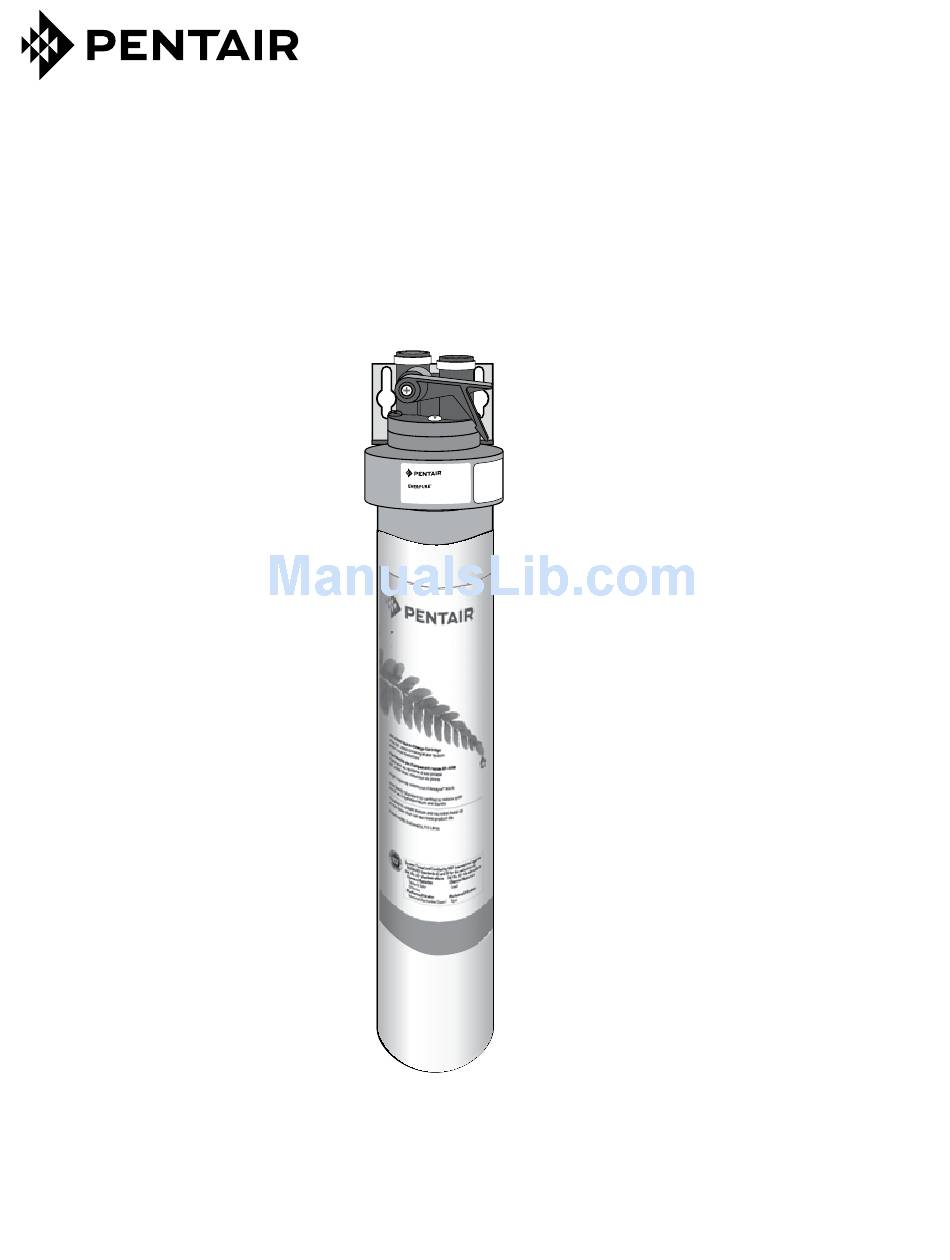

- Page 1 EVERPURE H SERIES WATER FILTRATION SYSTEMS ® SISTEMA DE FILTRACIÓN DE AGUA DE LA SERIE H H SÉRIE SYSTÈME DE FILTRAGE D’EAU...
-
Page 2: Table Of Contents
INSTALLATION INSTRUCTIONS - ENGLISH Product Specifications ........... Page 3 Tools Required ............Page 4 Basic Installations Instructions ......Page 4 H-1200 Installations Instructions .....Pages 6-7 Claims & Notes ............Page 7 INSTRUCCIONES DE INSTALACIÓN - ESPAÑOL Especificaciones Del Producto ......Página 8 Herramientas necesarias ........ -
Page 3: Product Specifications
Thank you for purchasing an Everpure commercial-grade The Universal Plumbing Code adopted by over 20 water filtration system for your home. With your Everpure states, and other specific state and county codes, prohibit the system, you get premium quality water direct from your tap use of saddle valves and their use is never recommended. -
Page 4: Tools Required
BASIC INSTALLATION INSTRUCTIONS Tools Needed For Installation • Phillips Screwdriver • Wrench • Pencil • Utility Knife • Measuring Tape 1. OPEN CARTON & INSPECT PARTS Installation Parts Description Part No. QL3 Filter Head EV925831 Filter Cartridge (varies) 2 Locking Washers EV306204 2 Screws EV306196... - Page 5 3. MOUNT FILTER HEAD UNDER SINK A. Identify Filter Head and the two Elbow Fittings, and note that the Outlet Fitting has a black band. This fitting includes a small restrictor insert to ensure maximum flow at 1/2 gallon per minute. B.
-
Page 6: H-1200 Installations Instructions
6. INSTALL AND FLUSH FILTER CARTRIDGE Q. Lift handle of the built-in shut off (QC Valve) on the Head. R. Hold Head firmly with one hand. S. Align cartridge lug with label on filter Head. T. Insert filter Cartridge – Push upwards. Label U. -
Page 7: Claims & Notes
2. VERIFY UNDER-SINK MOUNTING LOCATION Measure 22” from the base of the cabinet, and mark the mounting location for the top of the filter head. Measure 13” for the width required for the H-1200 System with dual cartridges. Make sure there is adequate space above the head to open and close the shut-off valve and to avoid 22"... -
Page 8: Especificaciones Del Producto
Gracias por comprar un sistema de filtración de agua El Código Universal de Plomería (EE.UU.) Everpure de categoría comercial para su hogar. Con el adoptado por más de 20 estados y otros códigos estatales y de sistema Everpure usted obtiene directamente de la llave condados específicos prohíben el uso de válvulas de montura y su un agua de primera calidad de buen sabor, saludable uso no es nunca recomendado. -
Page 9: Herramientas Necesarias
INSTRUCCIONES BÁSICAS DE INSTALACIÓN Herramientas necesarias Destornillador Phillips • Llave • Cuchillo universal Cinta métrica • Lápiz 1. ABRA EL CARTÓN Y REVISE LAS PIEZAS Piezas de instalación Clave Descripción Pieza No QL3 Cabezal de filtro EV925831 Cartucho filtrante (varies) 2 arandelas de seguridad EV306204 2 tornillos... - Page 10 3. MONTE EL CABEZAL DEL FILTRO DEBAJO DEL FREGA- DERO A. Identifique el cabezal de filtro y los dos codos adaptadores y note que el adaptador de salida tiene una banda negra. Este adaptador incluye un pequeño accesorio reductor para asegurar un flujo máximo de 1,9 litros por minuto.
-
Page 11: H 1200 Instrucciones De Instalación
6. INSTALE EL CARTUCHO FILTRANTE Y DEJE CORRER EL AGUA Q. Levante la manilla de la válvula de cierre (válvula de control) en el cabezal. R. Sujete firmemente el cabezal con una mano. S. Alinee la lengüeta del cartucho con la etiqueta del cabezal del filtro. -
Page 12: Declaraciones Y Notas
2. COMPRUEBE EL SITIO DE MONTAJE DEBAJO DEL FREGADERO Mida 55.8 cm desde la base del armario y marque el sitio de montaje de la parte superior del cabezal del filtro. Asegúrese de que haya suficiente espacio encima del cabezal para abrir y cerrar la válvula de cierre incorporada y para evitar que la tubería de agua se doble. -
Page 14: Caractéristiques Techniques Du Produit
Everpure vous remercie de votre achat d’un filtre de qualité le règlement américain de la plomberie professionnelle pour votre logement. Avec votre système (Universal Plumbing Code) adopté par plus de 20 états ainsi que Everpure, votre famille et vous pourrez facilement tirer d’autres règlements spécifiques à... -
Page 15: Outils Nécessaires
INSTRUCTIONS D’INSTALLATION DE BASE Outils nécessaires Tournevis Phillips • Clé • Couteau • Mètre à ruban • Crayon de bois 1. OUVREZ LE CARTON ET INSPECTEZ LES PIÈCES Pièces à installer Repère Description No de pièce QL3 Tête de filtre EV925831 Cartouche filtrante (varies) - Page 16 3. MONTAGE DE LA TÊTE DE FILTRE SOUS L’ÉVIER A. Identifiez la tête de filtre et les deux raccords coudés et remarquez que le raccord de sortie est doté d’une bague noire. Ce raccord est muni d’un petit réducteur rapporté pour limiter le débit à un maximum de 1,9 litres (1/2 gallon) par minute.
-
Page 17: Consignes D'utilisation Pour L'h 1200
6. INSTALLATION ET RINÇAGE DE LA CARTOUCHE FIL- TRANTE Q. Mettez la poignée du robinet d’arrêt intégré (robinet de contrôle) situé sur la tête en position haute. R. Tenez fermement la tête d’une main. S. Mettez la patte de la cartouche en face de l’étiquette située sur la tête de filtre. -
Page 18: Revendication & Remarques
2. VÉRIFIEZ L’EMPLACEMENT DE MONTAGE SOUS L’ÉVIER Mesurez 55.8 cm par rapport au bas du placard et repérez l’emplacement de montage du dessus de la tête de filtre. Assurez-vous qu’il y a assez d’espace au-dessus de la tête pour ouvrir et fermer le robinet d’arrêt intégré et pour éviter de faire un pli dans le tuyau d’arrivée d’eau. - Page 19 Notes • Notas • Remarques...
- Page 20 All Pentair trademarks and logos are owned by Pentair, Inc. or its affiliates. All other registered and unregistered trademarks and logos are the property of their respective owners. Because we are continuously improving our products and services, Pentair reserves the right to change specifications without prior notice.
