Instrucciones De Instalación; Paso 1, Conductos, Ubicaciones Del Cableado; Y Del Gabinete - GE Monogram ZV30H Installation Instructions Manual

X=24" Min, 36" Max
Modo de ventilación
En el modo de ventilación, la instalación puede
realizarse con o sin el elevador. Usted debe consid-
erar la altura del elevador de 3½" para determinar
la altura de instalación de la campana.

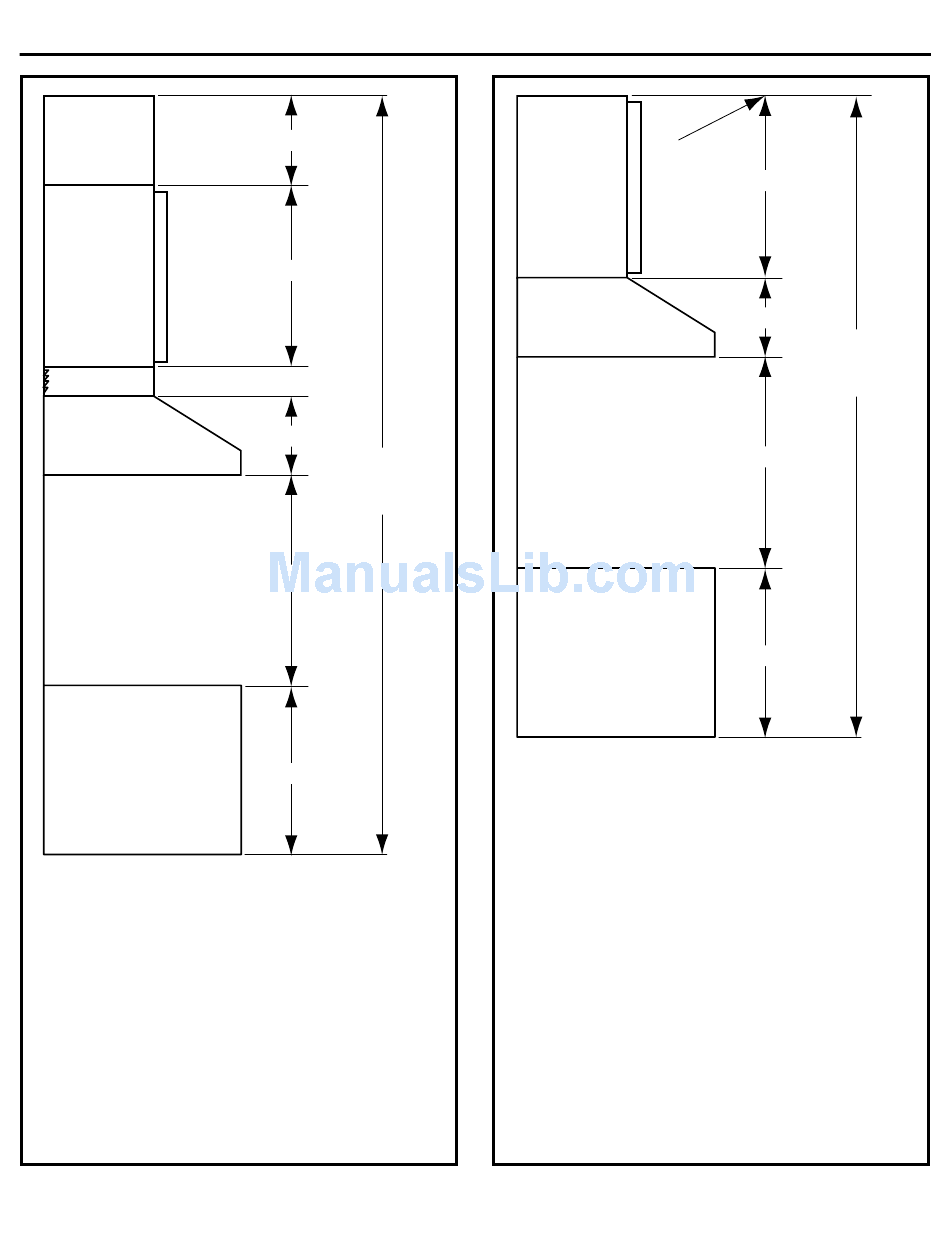

Para determinar la altura de instalación de la cam-
pana con el elevador:
X = C - (A + B + R + Y + Z)
Ejemplo: X = 96" - (36" + 10 1/2" + 3 1/2" + 15" + 6")
X = 25"
Instrucciones de instalación
Z
Y
R=3 1/2" (Optional)
B=10 1/2"
C=Altura del
cielorraso
A
Para determinar la altura de instalación de la cam-
pana sin el elevador:
X = C - (A + B + Y + Z)
Ejemplo: X = 96" - (36" + 10 1/2" + 24" + 0")
X = 25 1/2"
NOTA: La altura de instalación debe medirse desde
la superficie de cocción hasta la parte inferior de la
campana. La campana de ventilación debe instalarse
a un mín. de 24" y un máx. de 36" sobre la superficie
de cocción. La altura de instalación de la campana,
desde la superficie de cocción hasta la parte inferior
de la campana, depende de la altura del cielorraso y
de otros factores que deben considerarse.
46
Z=0
Y
B=10 1/2"
C=Altura del
cielorraso
X=24" Min, 36" Max
A
