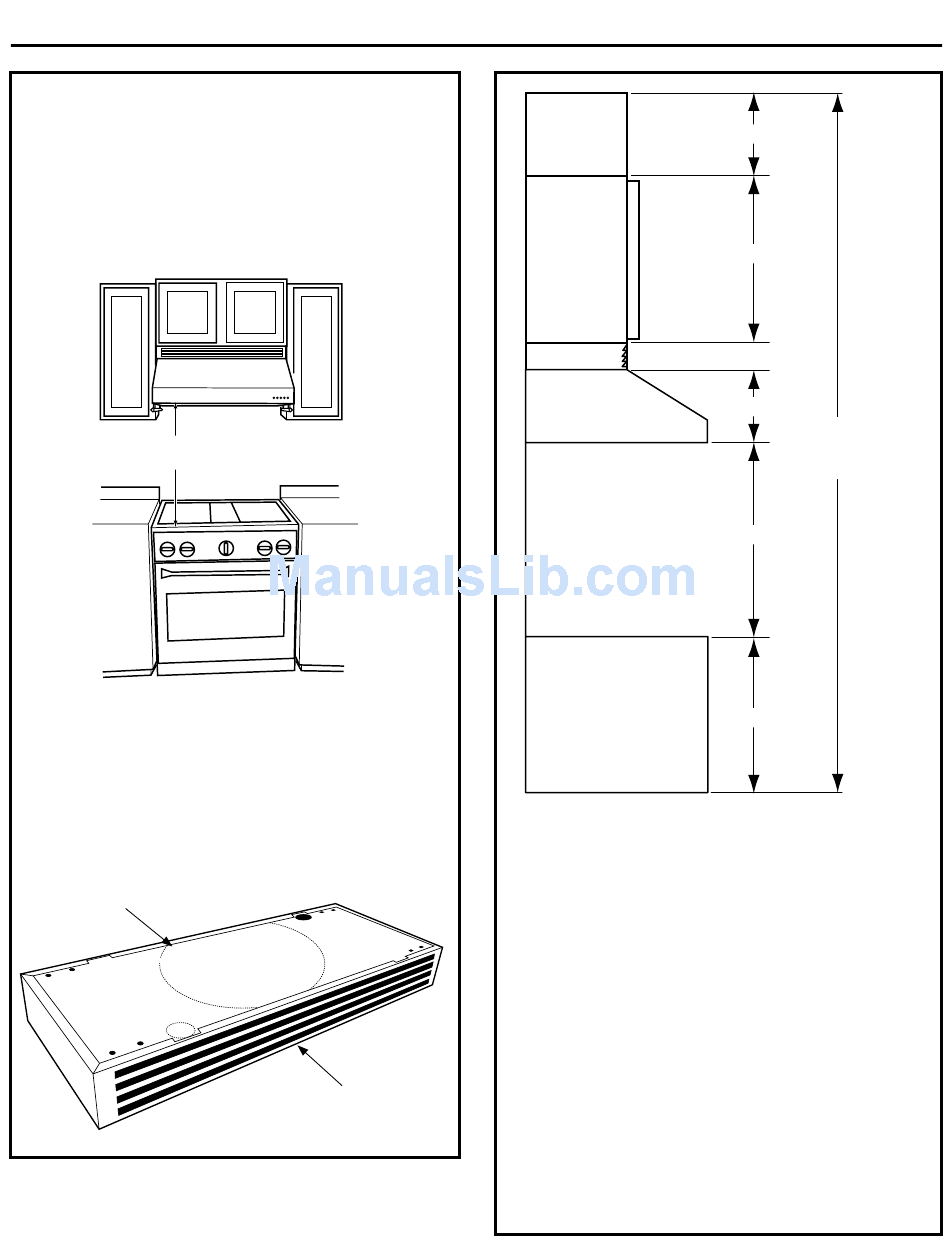

DETERMINE LA ALTURA DE INSTALACIÓN
Esta campana puede instalarse para una operación
de ventilación o de recirculación. Todas las piezas
necesarias se envían con la campana para el modo
de recirculación.
NOTA: La altura de instalación debe medirse desde la
superficie de cocción hasta la parte inferior de la campana.
24" Min.
36" Max.
Modo de recirculación
Usted debe usar el elevador con las rejil-
las apuntando al lado frontal con el modo de
recirculación. La altura de la campana con el
elevador es de 14". No quite el recorte de la
abertura del conducto del elevador.
NO quite el recorte de la
abertura del conducto para el
modo de recirculación.
Preparación para la instalación
Elevador
Para determinar la distancia entre la parte inferior
de la campana y la superficie de cocción (Mín 24",
Máx. 36"), utilice la siguiente fórmula para resolver
X:
X = C - (A + B + R + Y + Z), donde
A = Superficie de cocción hasta el piso
B = Altura de la campana sin elevador
C = Altura del cielorraso
R = Altura del elevador (debe usarse con el modo de
recirculación, opcional para el modo de ventilación)
Y = Altura del gabinete
Z = Sofito/brecha entre el gabinete y el cielorraso
(puede ser "0")
Ejemplo: X = 96" - (36" + 10 1/2" + 3 1/2" + 15" + 6")
X = 25"
45
Z
Y
R=3 1/2"
B=10 1/2"
C=Altura del
cielorraso
X=24" Min, 36" Max
A
