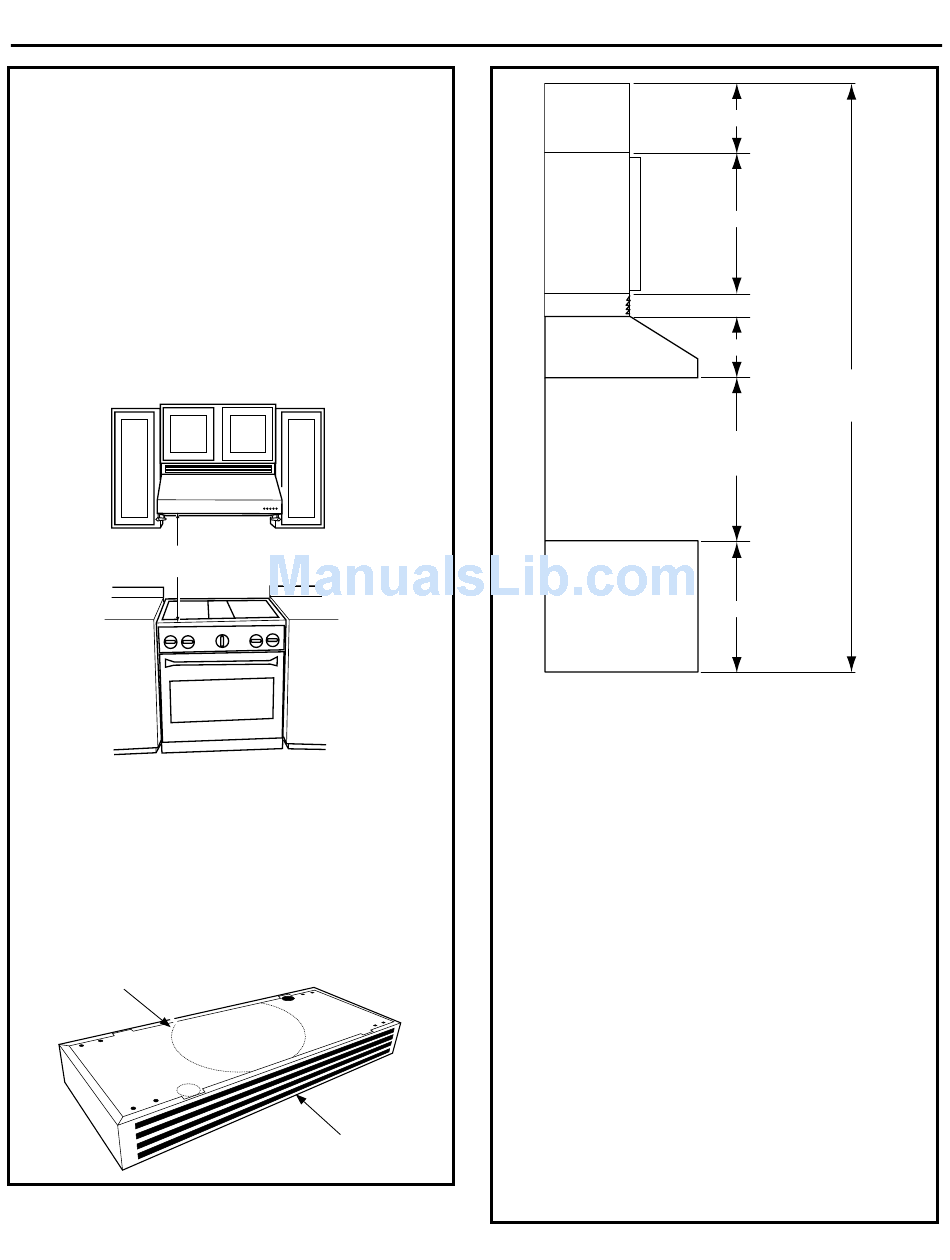

DÉTERMINATION DE LA HAUTEUR
D'INSTALLATION
Cette hotte peut être installée en vue d'une évacua-
tion de l'air vers l'extérieur ou du recyclage de l'air à
l'intérieur. Toutes les pièces nécessaires sont expédiées
avec la hotte pour le recyclage de l'air.
NOTE : La hauteur d'installation doit être mesurée à
partir de la surface de cuisson jusqu'au dessous de la
hotte.
La hotte doit être installée à au moins 61,0 cm (24
po) et au plus 91,5 cm (36 po) au-dessus de la sur-
face de cuisson.
61,0 cm (24 po) min.
91,5 cm (36 po) max.
Recyclage de l'air
Vous devez utiliser l'entretoise, la grille orientée vers
l'avant, pour une installation en vue de recycler l'air.
La hauteur de la hotte avec l'entretoise est de 35,6
cm (14 po). N'enlevez pas l'ouverture défonçable
pour le conduit sur le dessus de l'entretoise.
NE PAS enlever l'ouverture
défonçable pour le conduit
pour le recyclage de l'air.
Préparation pour l'installation
Entretoise
Pour déterminer la distance entre le dessous de la
hotte et la surface de cuisson (min. de 61,0 cm/24
po, max. de 91,5 cm/36 po), utilisez la formule suiv-
ante pour la calculer (X) :
X = C - (A + B + R + Y + Z), où
A = Hauteur de la surface de cuisson par rapport au
plancher
B = Hauteur de la hotte sans l'entretoise
C = Hauteur du plafond
R = Hauteur de l'entretoise (obligatoire pour le
recyclage de l'air, facultative pour l'évacuation vers
l'extérieur)
Y = Hauteur des armoires
Z = Soffite/jeu entre les armoires et le plafond (peut
être de «0»)
Exemple : X = 243,8 cm - (91,5 cm + 26,7 cm + 8,9
cm + 38,1 cm + 15,2 cm) [X = 96 po - (36 po + 10 1/2
po + 3 1/2 po + 15 po + 6 po)]
X = 63,4 cm (25 po)
27
Z
Y
R=8,9 cm (3 1/2 po)
B=26,7 cm (10 1/2 po)
C=Hauteur
du plafondht
X=61,0 cm (24 po) min.,
91,5 cm (36 po) max.
A
