R=8,9 cm (3 1/2 po) (facultatif)
X=61,0 cm (24 po) min.,
91,5 cm (36 po) max.
Évacuation de l'air à l'extérieur
Pour une évacuation de l'air à l'extérieur,
l'installation peut être effectuée avec ou sans
l'entretoise. Vous devez tenir compte de la hauteur
de l'entretoise de 8,9 cm (3 1/2 po) lors du calcul de
la hauteur d'installation de la hotte.

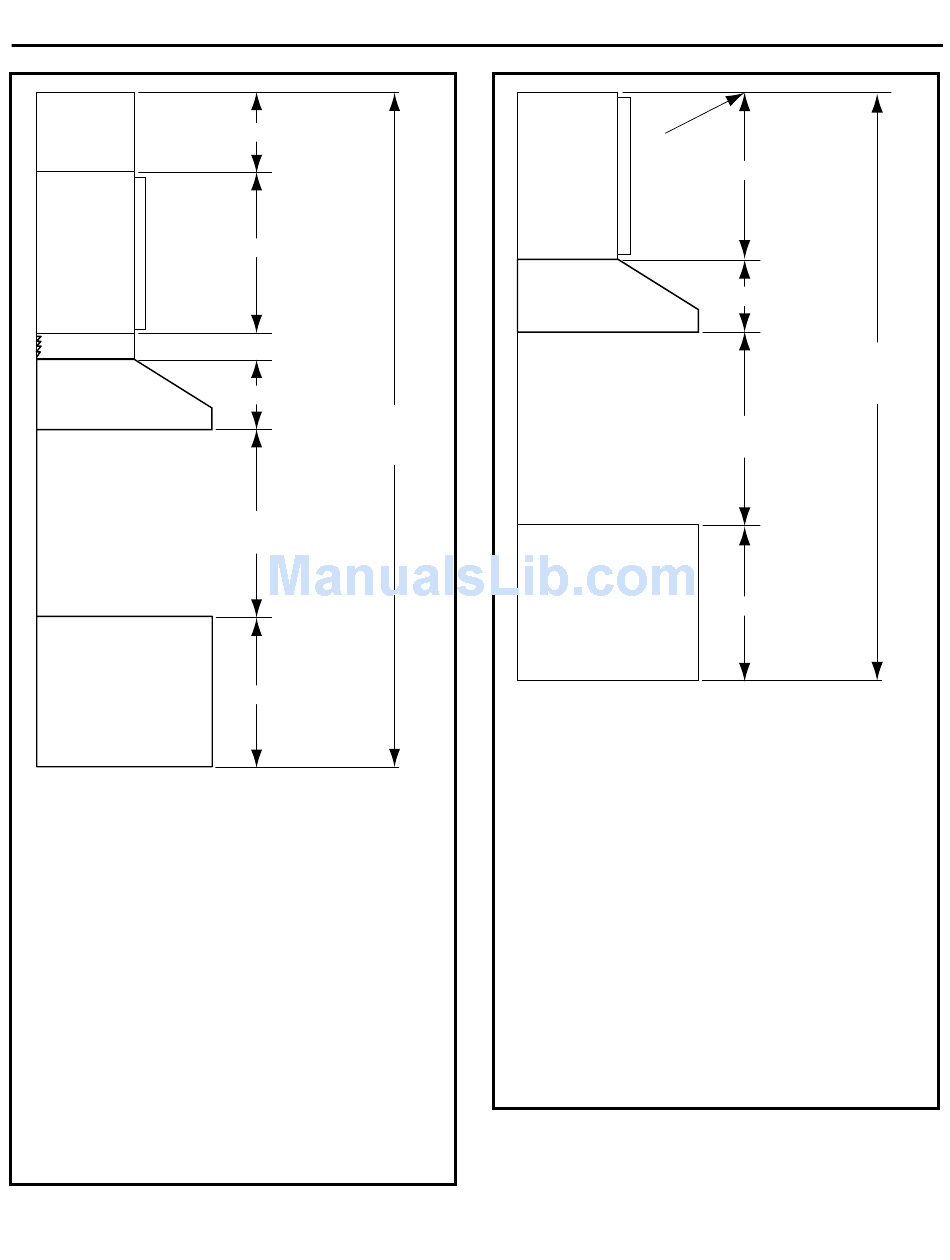

Pour déterminer la hauteur d'installation de la hotte
avec l'entretoise :
X = C - (A + B + R + Y + Z)
Exemple : X = 243,8 cm - (91,5 cm + 26,7 cm + 8,9
cm + 38,1 cm + 15,2 cm)
(X = 96 po - (36 po + 10 1/2 po + 3 1/2 po + 15 po +
6 po))
X = 63,4 cm (25 po)
Préparation pour l'installation
Z
Y
B=26,7 cm (10 1/2 po)
C=Hauteur
du plafond
A
Z=0
Pour calculer la hauteur d'installation de la hotte
sans l'entretoise :
X = C - (A + B + Y + Z)
Exemple : X = 243,8 cm - (91,5 cm + 26,7 cm + 61,0
cm + 0 cm)
(X = 96 po - (36 po + 10 1/2 po + 24 po + 0 po))
X = 64,6 cm (25 1/2 po)
NOTE : La hauteur d'installation doit être mesurée à
partir de la surface de cuisson jusqu'au dessous de
la hotte. La hotte doit être installée à au moins 61,0
cm (24 po) et à au plus 91,5 cm (36 po) au-dessus de
la surface de cuisson. La hauteur d'installation de la
hotte, entre la surface de cuisson et le dessous de la
hotte, dépend de la hauteur du plafond et d'autres
facteurs dont il faut tenir compte.
28
Y
B=26,7 cm (10 1/2 po)
C=Hauteur
du plafond
X=61,0 cm (24 po) min.,
91,5 cm (36 po) max.
A
