position verticale (fig. 17/a).
ENG
FR

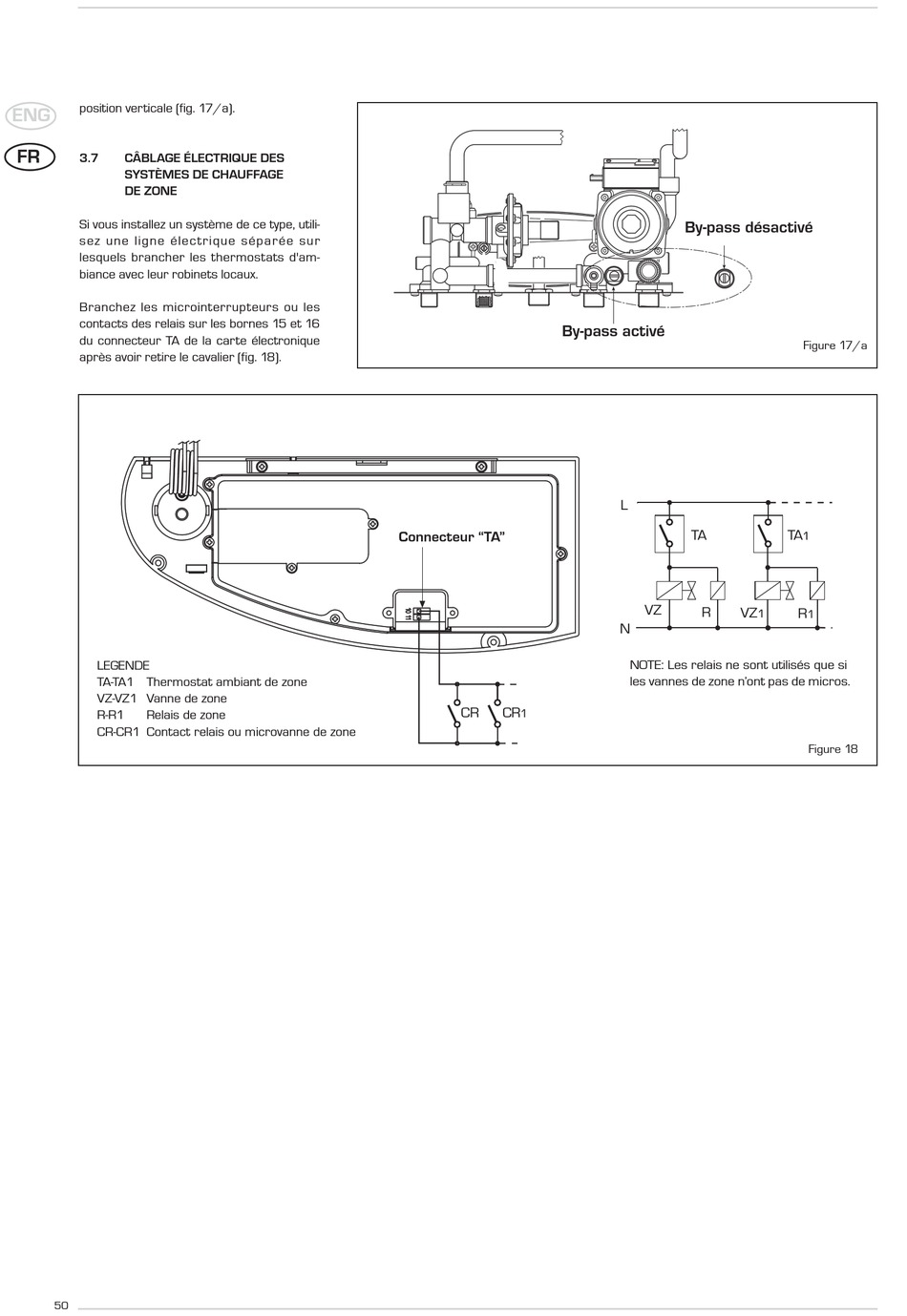

3.7 CÂBLAGE ÉLECTRIQUE DES
SYSTÈMES DE CHAUFFAGE
DE ZONE
Si vous installez un système de ce type, utili-
sez une ligne électrique sépar ée sur
lesquels brancher les thermostats d'am-
biance avec leur robinets locaux.
Branchez les microinterrupteurs ou les
contacts des relais sur les bornes 15 et 16
du connecteur TA de la carte électronique
après avoir retire le cavalier (fig. 18).
LEGENDE
TA-TA1 Thermostat ambiant de zone
VZ-VZ1 Vanne de zone
R-R1 Relais de zone
CR-CR1 Contact relais ou microvanne de zone
50
Connettore "TA"
Connecteur "TA"
CR CR
1
By-pass désactivé
By-pass escluso
By-pass activé
By-pass inserito
L
TA
VZ
R
N
NOTE: Les relais ne sont utilisés que si
les vannes de zone n'ont pas de micros.
Figure 17/a
TA
1
VZ
R
1 1
Figure 18
