Procédure d'assemblage

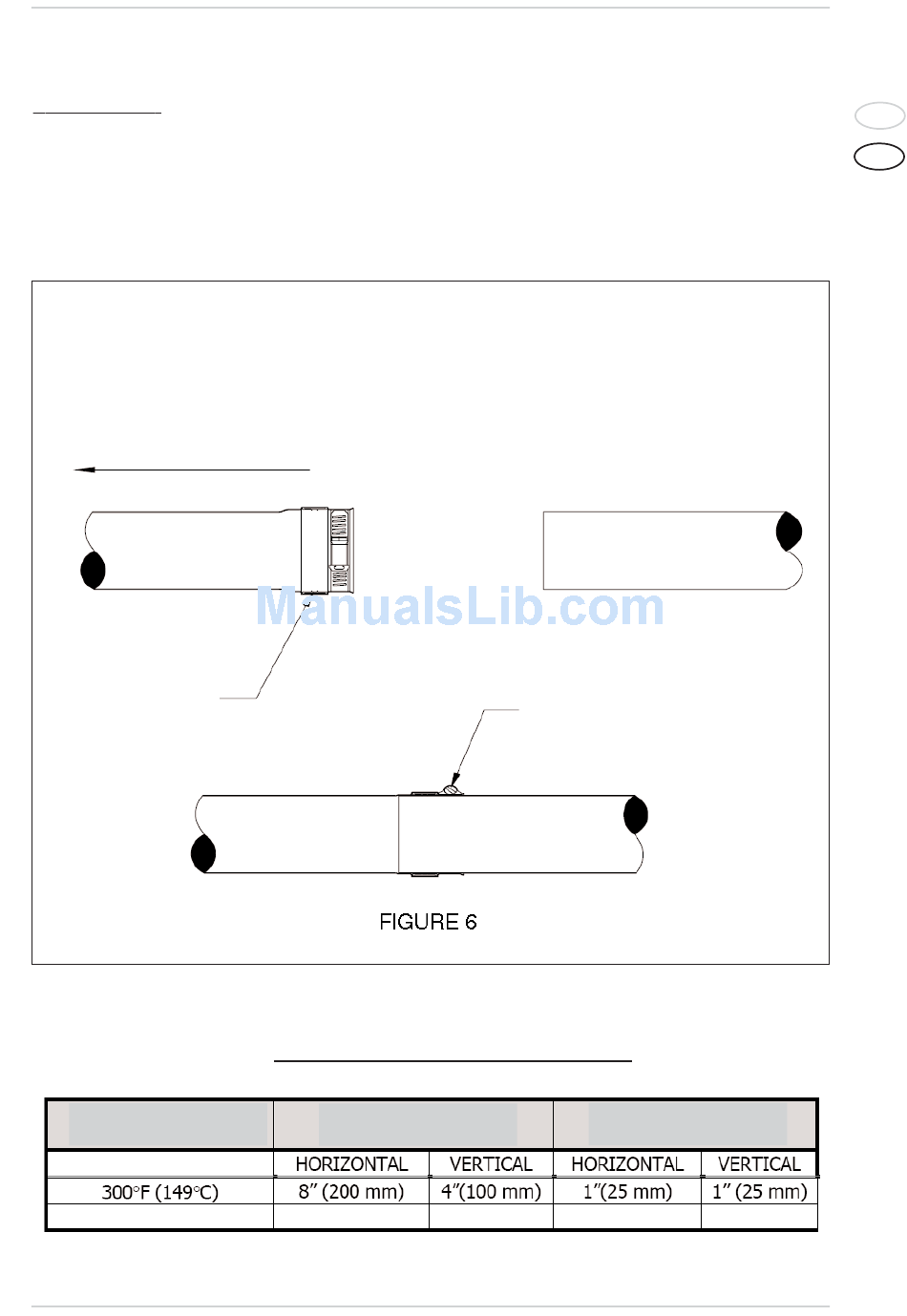

(voir figure 6 ci-dessous)
La terminaison femelle de chaque composant
d'évacuation Z comprend un joint d'étanchéité
au silicone. Vérifier tous les éléments pour s'as-
surer de leur intégrité après le transport.
JOINT
TEMPERATURE SYSTEME
OPERATIONNEL
Les joints doivent être installés correctement
sinon le tuyau du gaz pourrait avoir des fuites de
monoxyde de carbone qui est un poison.
1. Aligner les tuyaux et les pousser aussi loin que
possible (jusqu'au renfoncement ou au moins
175 pouces).
DETAIL JOINTURE
VERS L'INSTALLATION
DEGAGEMENT POUR COMBUSTIBLES
HABILITATION
ENTOURÉE
2. Serrer la vis du collier d'une torsion minimum
de 40in/lbs à un maximum de 50 in/lbs.
NB: Pour certains colliers de tuyaux il peut être
nécessaire d'utiliser une colle au silicone à
haute température pour avoir une étan-
chéité à la pression du gaz.
COLLIER DE SERRAGE
