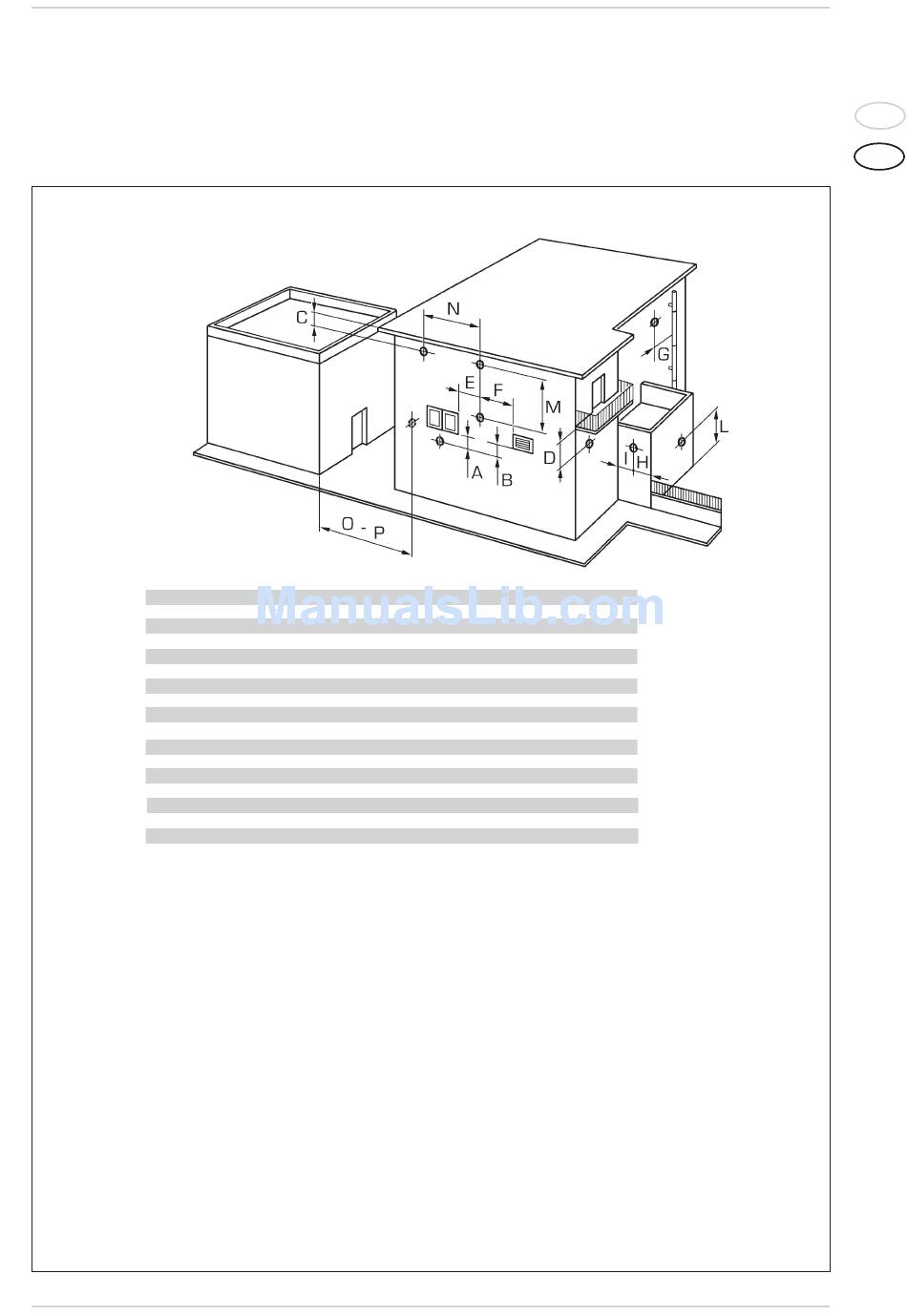

2.8 POSITIONNEMENT DES
TERMINAUX DE SORTIE (fig. 11)
Le terminal de sortie doit dépasser de 50
Pour installer les tuyaux de cette manière, proté-
ger les matériels de construction de la détériora-
tion causée par le gaz de combustion.
TABLEAU 2
DISTANCES MINIMUM
A - fenêtre ou porte s'ouvrant par en-dessous
B - ouverture de ventilation en-dessous (non mécanique)
C - sous la gouttière
D - sous le balcon
E - à partir de la fenêtre ou de la porte adjacente
F - à partir de l'ouverture de ventilation adjacente
(non mécanique)
G - e tuyauteries ou évacuations verticale ou horizontale (2)
H - d'un angle du bâtiment
I - d'un renfoncement du bâtiment
L - au-dessus d'un trottoir pavé ou d'une route pavée située
sur une propriété privée
M - entre deux embouts placés verticalement
N - entre deux embout placés horizontalement
O - d'une surface frontale sans
ouverture ou embout
P - idem, mais avec des ouvertures ou des embouts
1. La sortie d'air ne doit pas se terminer :
a) directement au-dessus d'un trottoir ou d'une route pavée située entre deux habitations
individuelles et sectionnant les deux habitations;
b) à moins de 2, 1 m (7 pieds) au-dessus d'un trottoir pavé ou d'une route pavée située sur
une propriété publique;
c) à moins de 1,8 m (6 pieds) d'une d'alimentation en air mécanique interne de tout bâti-
ment;
d) au-dessus d'un compteur et d'un régulateur à moins de 1,8 m (6 pieds) horizontale-
ment par rapport à l'axe vertical de la sortie d'air du régulateur à une distance verticale
maximale de 4,5 m (1.5 pieds) ;
e) à moins de 1,8 m (6 pieds) de toute sortie d'air du régulateur d'entretien du gaz;
f) à moins de 300 mm (1 pieds) au-dessus du niveau de catégorie plus le niveau de neige
prévu;
g) à moins de 900 mm (3 pieds) d'une fenêtre ou d'une porte pouvant être ouverte dans
tout bâtiment, de toute entrée d'alimentation en air non-mécanique de tout bâtiment, ou
de toute entrée d'air pour la combustion de tout autre appareil;
h) sous une véranda, un porche ou un plancher à moins que:
i) la véranda, le porche ou le plancher soit entièrement ouvert sur un minimum de deux
côtés en-dessous du sol ;
ii) la distance entre le haut de l'extrémité de la sortie d'air et le dessous de la véranda, du
porche ou du plancher est supérieure à 300 mm (1 pieds).
2. Lors du réglage des terminaux où les matériaux pouvant être sujets à l'action des produits
de combustion sont présents dans le voisinage, par exemple gouttières et tuyaux de
descente pluviale peints ou en plastique, avant-toit en bois, etc., des distances non inférieu-
res à 1,5 m (5 pieds) doivent être adoptées, à moins qu'une protection adéquate ne
soit fournie pour protéger ces matériaux.
mm (2 in) au moins du mur extérieur.
Les terminaux de sortie des systèmes à
tirage forcé peuvent être placés sur les
murs extérieurs d'immeubles.
Le Tableau 2 illustre les distances mini-
mum appropriées, non obligatoires, sur les
immeubles du genre illustré par la fig. 5.
mm pieds
900 3
900 3
300 1
300 1
900 3
900 3
300 1
300 1
300 1
2100 7
600 2
600 2
2000 6.56
3000 9.84
ENG
FR
Figure 11
