Sime Format.zip Installation Instruction And Care Manual page 38

ENG
FR

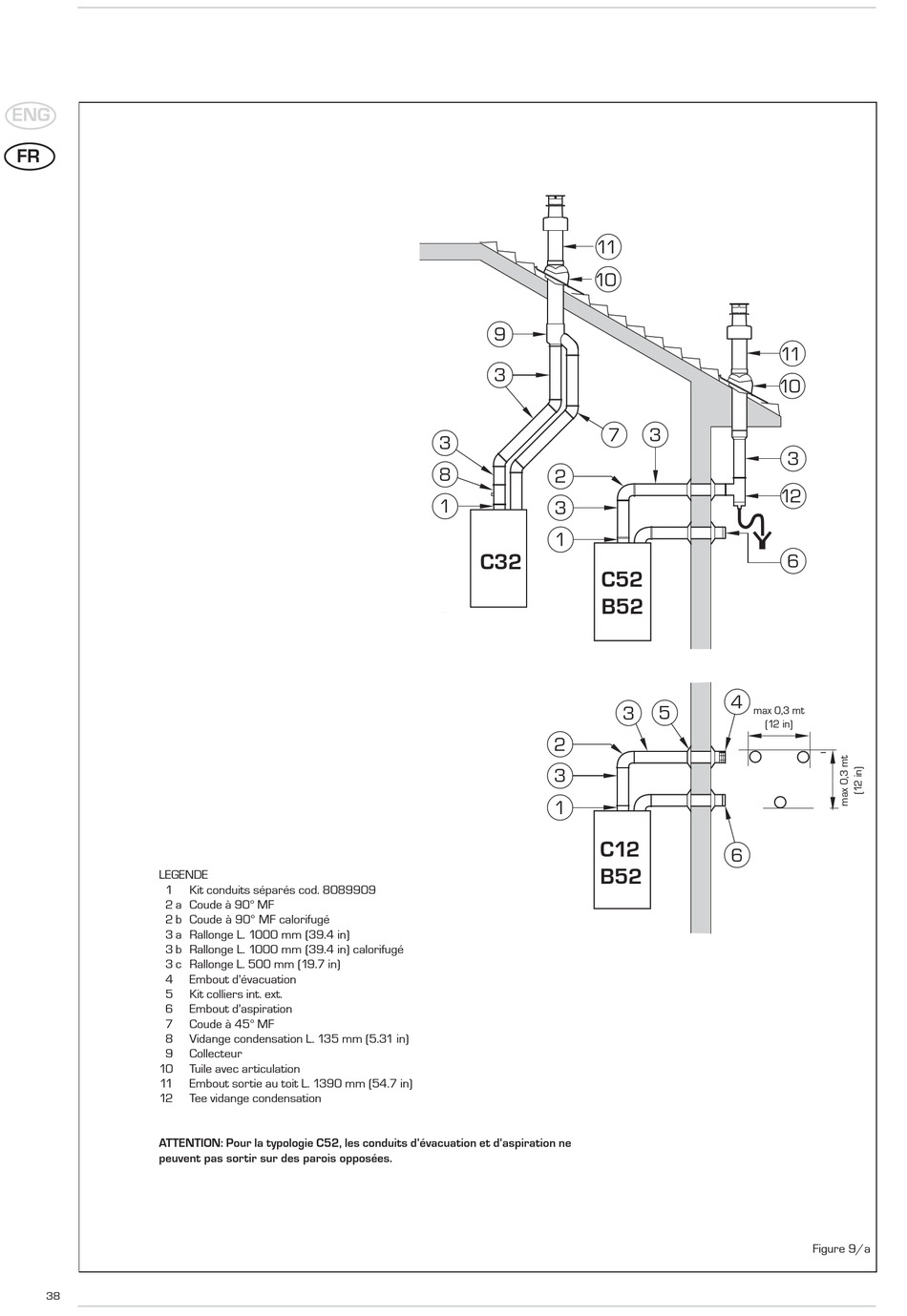

LEGENDE
1
2 a Coude à 90° MF
2 b Coude à 90° MF calorifugé
3 a Rallonge L. 1000 mm (39.4 in)
3 b Rallonge L. 1000 mm (39.4 in) calorifugé
3 c Rallonge L. 500 mm (19.7 in)
4
5
6
7
8
9
10
11
12
ATTENTION: Pour la typologie C52, les conduits d'évacuation et d'aspiration ne
peuvent pas sortir sur des parois opposées.
38
3 2
1
C42
Kit conduits séparés cod. 8089909
Embout d'évacuation
Kit colliers int. ext.
Embout d'aspiration
Coude à 45° MF
Vidange condensation L. 135 mm (5.31 in)
Collecteur
Tuile avec articulation
Embout sortie au toit L. 1390 mm (54.7 in)
Tee vidange condensation
9
3
3
8
2
1
3
1
C32
3 2 3
8 3
1
2
C82
3
B22
1
11
10
7 3
C52
B52
6
4
3 5 max 0,3 mt
(12 in)
max 0,5 m
C12
6
B52
11
10
3
12
6
Figure 9/a
