Conectores del sistema

Las conexiones de LV a los contactos de falla de señal, comunicación del interruptor de transferencia, LED remoto y
alimentación auxiliar de 12VCC se realizan mediante un enchufe de conexión desmontable de 10 clavijas. Compare esta

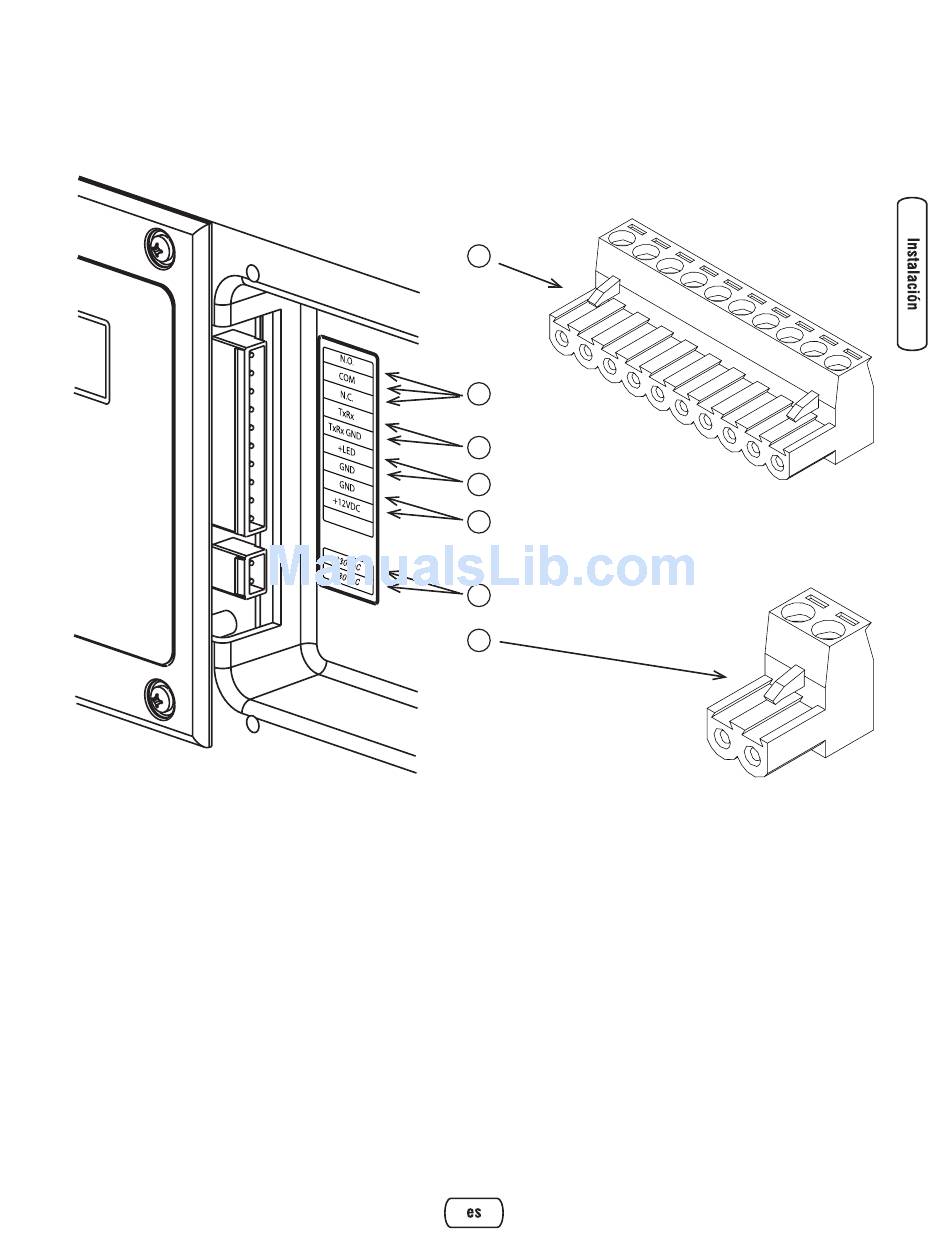

ilustración con su generador para familiarizarse con la ubicación de estas conexiones importantes:
A - Enchufe conector de 10 polos
B - Contactos de falla — Utilice NO, COM y NC para
operar sirenas, luces, alertas opcionales, etc. como
indicaciones de falla. Estado inverso de los contactos
(NO se conecta a NC y viceversa) en condición de falla.
C - Comunicación del interruptor de transferencia
— Conecte al tablero de control del interruptor de
transferencia para la interfaz de comunicación.
A
B
C
D
E
F
G
D - Salida del LED remoto — Se utiliza para conectar el LED
remoto suministrado con el generador. El LED remoto
se enciende y apaga en varios destellos si se detectan
ciertas fallas en el generador.
E - Salida de más de 12 voltios de CC, 0.5 amperios
— Suministro interno de alimentación auxiliar.
F - Accesorio de 230 voltios — Se utiliza para conectar los
conductores de servicio de 230VCA del interruptor de
transferencia al generador.
G - Enchufe conector bipolar
