Système de commande à distance AV COMPU LINK
Cet ampli-tuner est muni du système AV COMPU LINK-III. Le système de commande à distance AV COMPU LINK
permet de commander les appareils vidéo JVC (téléviseur, magnétoscope et lecteur de DVD) à travers cet ampli-tuner.
Pour utiliser ce système de commande à distance, il faut connecter les appareils vidéo que l'on souhaite commander
en suivant la procédure ci-dessous.
• Référez-vous aussi aux modes d'emploi fournis avec vos appareils vidéo.
1. Si le magnétoscope 1 (magnétoscope connecté aux prises VCR 1), le lecteur de DVD, le téléviseur et cet
ampli-tuner sont déjà branchés sur une prise secteur, débrancher d'abord leurs cordons d'alimentation.
2. Connectez l'émetteur de signaux IR (fourni) à la prise IR OUT à l'arrière de l'appareil et placez-le de
façon qu'il soit dirigé vers les capteurs de télécommande des appareils vidéo cible.
• Voir "CONNEXIONS 1" ci-dessous (et à la page 17 pour les détails).
3. Connectez le magnétoscope 1, le lecteur de DVD, le téléviseur et cet ampli-tuner en utilisant des câbles
avec mini fiches monaurales (non fournis).
• Voir "CONNEXIONS 2" ci-dessous.
4. Connectez les prises d'entrée/sortie audio du magnétoscope 1, du lecteur de DVD, du téléviseur et de cet
ampli-tuner en utilisant des câbles à fiches cinch.
• Voir pages 13 à 15.
5. Connectez les prises d'entrée/sortie vidéo du magnétoscope 1, du lecteur de DVD, du téléviseur et de cet
ampli-tuner en utilisant des câbles à fiches cinch, S-vidéo ou en composantes vidéo.
• Voir "CONNEXIONS 3" à la page suivante (et les pages 13 à 15 pour les détails).
6. Branchez les cordons d'alimentation des appareils dans les prises secteur.
7. Quand le téléviseur est mis sous tension pour la première fois après la connexion AV COMPU LINK, réglez
le volume du téléviseur au minimum en utilisant le réglage du volume du téléviseur.
8. Mettez d'abord les appareils connectés sous tension, puis cet ampli-tuner.
• Pour mettre sous tension le magnétoscope 1, utilisez la télécommande fournie avec cet ampli-tuner—appuyez sur VCR 1

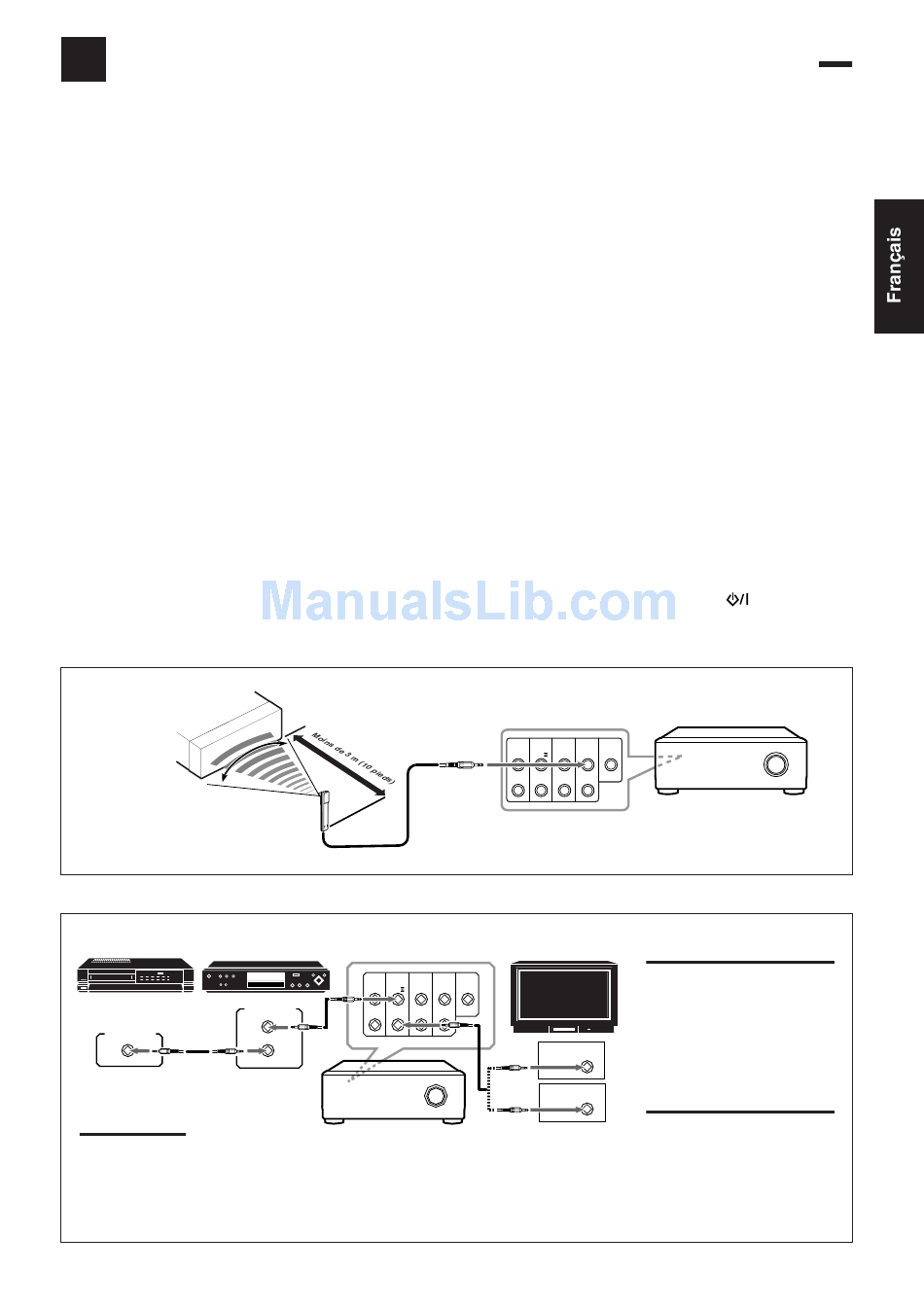

CONNEXIONS 1: Connexion de l'émetteur de signaux IR
Appareil(s) vidéo cible
À un angle
d'environ 60°
CONNEXIONS 2: Connexion AV COMPU LINK
Magnétoscope 1 Lecteur de DVD
VHS
AV
COMPU LINK
Remarques:
• Le système de commande à distance AV COMPU LINK ne peut pas commander le tuner DBS connecté aux prises TV SOUND/DBS IN
et les appareils vidéo connectés aux prises VIDEO et VCR 2 IN sur l'ampli-tuner.
• Pour connecter uniquement le magnétoscope 1 et le lecteur de DVD à cet ampli-tuner, connectez-les directement à l'ampli-tuner en
utilisant un câble avec mini fiches monaurales.
• Pour connecter l'ampli-tuner et un téléviseur avec une prise AV COMPU LINK EX en utilisant un câble en composantes vidéo, vous ne
pouvez pas utiliser la sélection automatique du mode d'entrée du téléviseur (voir page 70).
Émetteur de signaux IR
COMPU AV TEXT
LINK-4 COMPU
COMPU
DVD
LINK
(SYNCHRO) LINK-
AV
COMPU LINK
RX-DP15B
Sur le panneau arrière
COMPU AV TEXT CTRL
IR
LINK-4 COMPU OUT
COMPU
OUT
(SYNCHRO) LINK- LINK +12V
IR 10mA MAX
IN
Téléviseur
CTRL
IR
OUT
OUT
+12V
IR 10mA MAX
IN
AV
COMPU LINK EX
AV
COMPU LINK III
(STANDBY/ON).
RX-DP15B
ATTENTION:
Pour connecter un téléviseur avec
le système de commande à
distance AV COMPU LINK,
connectez l'ampli-tuner à la prise
AV COMPU LINK EX ou AV
COMPU LINK III.
NE CONNECTEZ PAS l'ampli-
tuner à la prise AV COMPU LINK
RECEIVER/AMP.
68
