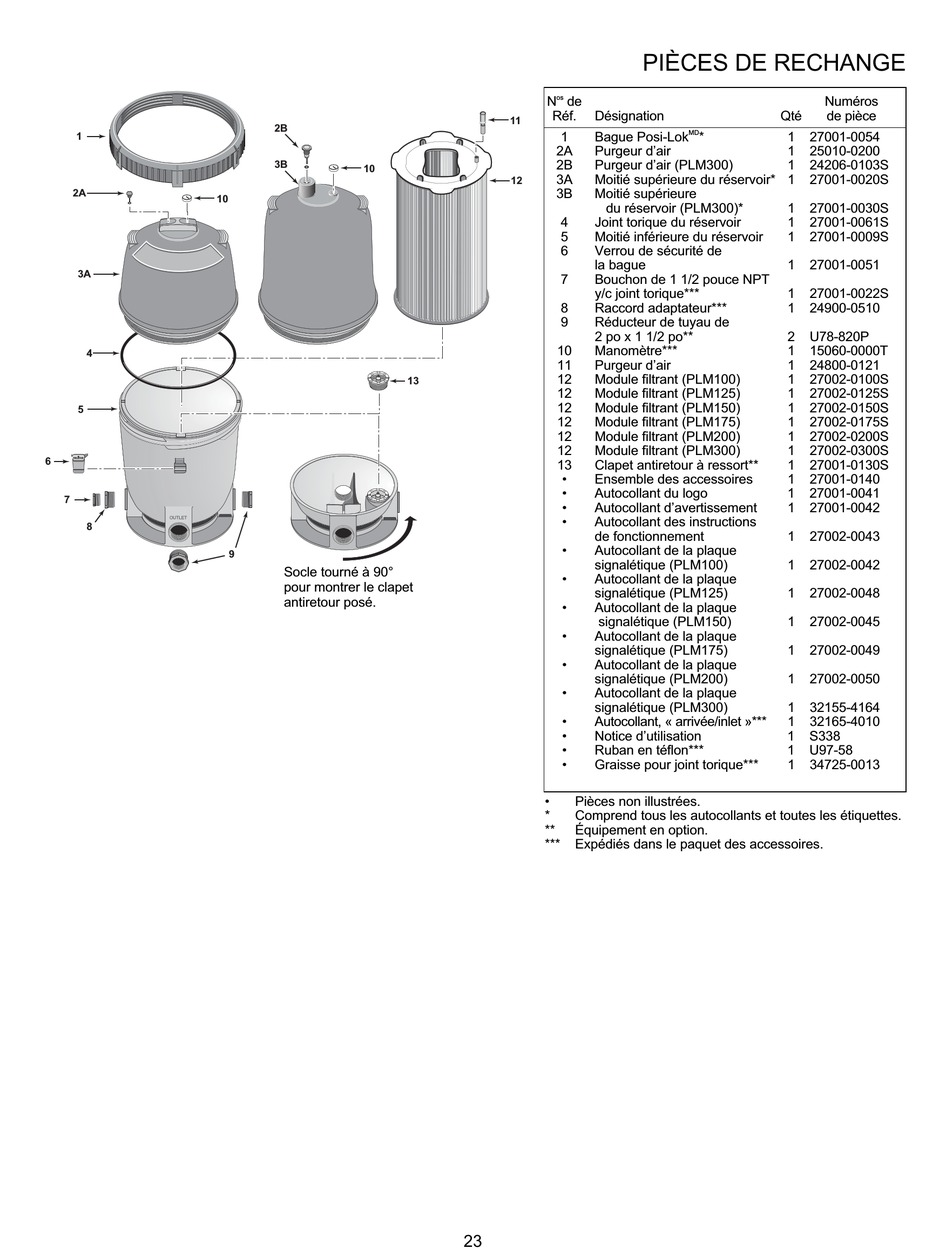

Pièces De Rechange - STA-RITE System 2 Owner's Manual

1
2A
10
3A
4
5
RELEASE RELEASE
6
7
OUTLET
OUTLET
8
2B
3B
10
13
9
Socle tourné à 90° Base rotated 90 to show
check valve installed.
pour montrer le clapet
4309 0203
antiretour posé.
os
N de
Réf. Désignation
11
1 Bague Posi-Lok
2A Purgeur d'air
2B Purgeur d'air (PLM300)
3A Moitié supérieure du réservoir* 1
12
3B Moitié supérieure
du réservoir (PLM300)*
4 Joint torique du réservoir
5 Moitié inférieure du réservoir
6 Verrou de sécurité de
la bague
7 Bouchon de 1 1/2 pouce NPT
y/c joint torique***
8 Raccord adaptateur***
9 Réducteur de tuyau de
2 po x 1 1/2 po**
10 Manomètre***
11 Purgeur d'air
12 Module filtrant (PLM100)
12 Module filtrant (PLM125)
12 Module filtrant (PLM150)
12 Module filtrant (PLM175)
12 Module filtrant (PLM200)
12 Module filtrant (PLM300)
13 Clapet antiretour à ressort**
• Ensemble des accessoires
• Autocollant du logo
• Autocollant d'avertissement
• Autocollant des instructions
de fonctionnement
• Autocollant de la plaque
signalétique (PLM100)
• Autocollant de la plaque
signalétique (PLM125)
• Autocollant de la plaque
signalétique (PLM150)
• Autocollant de la plaque
signalétique (PLM175)
• Autocollant de la plaque
signalétique (PLM200)
• Autocollant de la plaque
signalétique (PLM300)
• Autocollant, « arrivée/inlet »***
• Notice d'utilisation
• Ruban en téflon***
• Graisse pour joint torique***
• Pièces non illustrées.
* Comprend tous les autocollants et toutes les étiquettes.
** Équipement en option.
*** Expédiés dans le paquet des accessoires.
23
PIÈCES DE RECHANGE
Qté
MD
* 1 27001-0054
1 25010-0200
1 24206-0103S
27001-0020S
1 27001-0030S
1 27001-0061S
1 27001-0009S
1 27001-0051
1 27001-0022S
1 24900-0510
2 U78-820P
1 15060-0000T
1 24800-0121
1 27002-0100S
1 27002-0125S
1 27002-0150S
1 27002-0175S
1 27002-0200S
1 27002-0300S
1 27001-0130S
1 27001-0140
1 27001-0041
1 27001-0042
1 27002-0043
1 27002-0042
1 27002-0048
1 27002-0045
1 27002-0049
1 27002-0050
1 32155-4164
1 32165-4010
1 S338
1 U97-58
1 34725-0013
Numéros
de pièce
