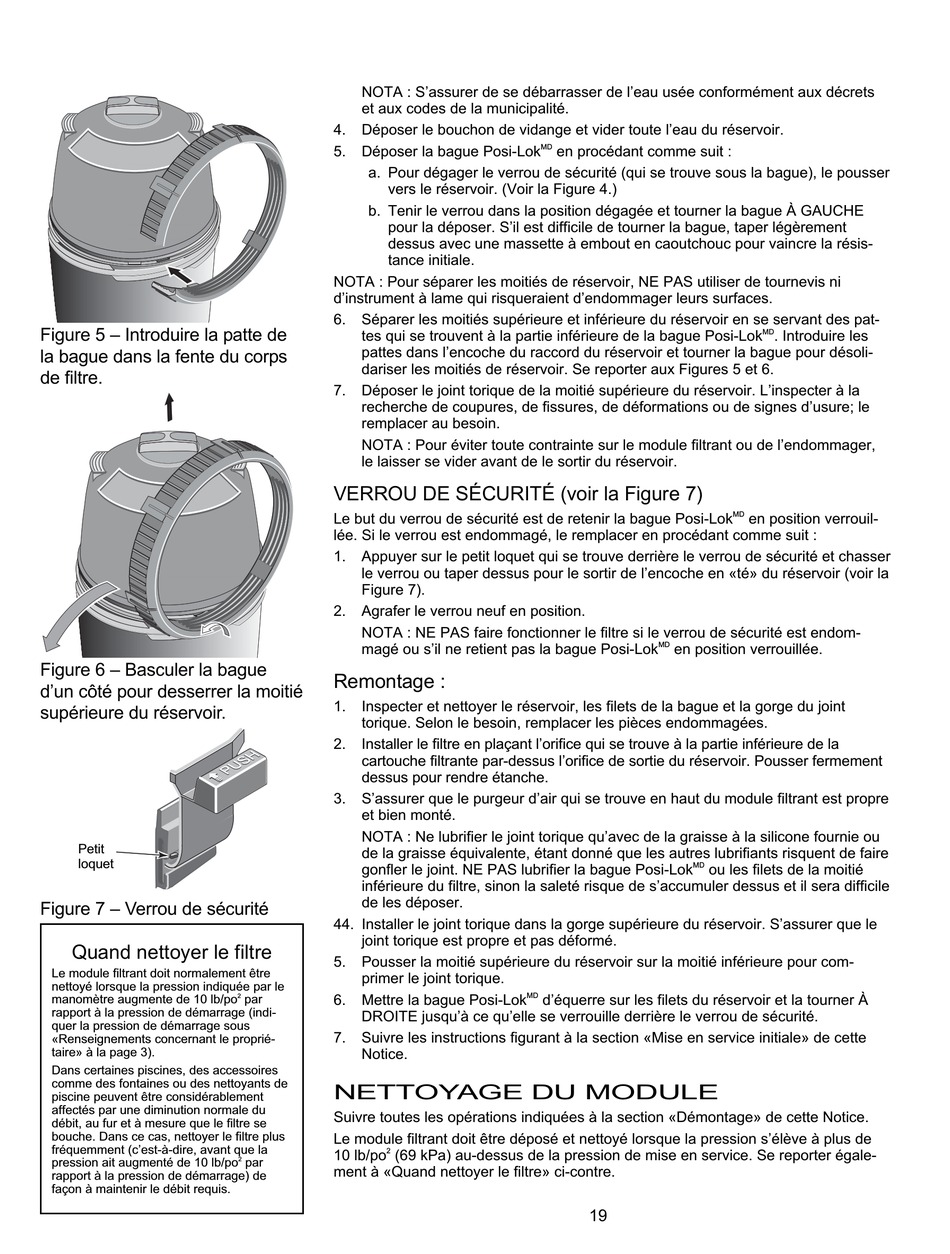

Figure 5 – Introduire la patte de
la bague dans la fente du corps
2152 1195
de filtre.
Figure 6 – Basculer la bague
d'un côté pour desserrer la moitié
supérieure du réservoir.
Petit
Small
loquet
Catch
Figure 7 – Verrou de sécurité

Quand nettoyer le filtre

Le module filtrant doit normalement être
nettoyé lorsque la pression indiquée par le
manomètre augmente de 10 lb/po
rapport à la pression de démarrage (indi-
quer la pression de démarrage sous
«Renseignements concernant le proprié-
taire» à la page 3).
Dans certaines piscines, des accessoires
comme des fontaines ou des nettoyants de
piscine peuvent être considérablement
affectés par une diminution normale du
débit, au fur et à mesure que le filtre se
bouche. Dans ce cas, nettoyer le filtre plus
fréquemment (c'est-à-dire, avant que la
pression ait augmenté de 10 lb/po
rapport à la pression de démarrage) de
façon à maintenir le débit requis.
NOTA : S'assurer de se débarrasser de l'eau usée conformément aux décrets
et aux codes de la municipalité.
4. Déposer le bouchon de vidange et vider toute l'eau du réservoir.
5. Déposer la bague Posi-Lok
a. Pour dégager le verrou de sécurité (qui se trouve sous la bague), le pousser
vers le réservoir. (Voir la Figure 4.)
b. Tenir le verrou dans la position dégagée et tourner la bague À GAUCHE
pour la déposer. S'il est difficile de tourner la bague, taper légèrement
dessus avec une massette à embout en caoutchouc pour vaincre la résis-
tance initiale.
NOTA : Pour séparer les moitiés de réservoir, NE PAS utiliser de tournevis ni
d'instrument à lame qui risqueraient d'endommager leurs surfaces.
6. Séparer les moitiés supérieure et inférieure du réservoir en se servant des pat-
tes qui se trouvent à la partie inférieure de la bague Posi-Lok
pattes dans l'encoche du raccord du réservoir et tourner la bague pour désoli-
dariser les moitiés de réservoir. Se reporter aux Figures 5 et 6.
7. Déposer le joint torique de la moitié supérieure du réservoir. L'inspecter à la
recherche de coupures, de fissures, de déformations ou de signes d'usure; le
remplacer au besoin.
NOTA : Pour éviter toute contrainte sur le module filtrant ou de l'endommager,
le laisser se vider avant de le sortir du réservoir.
VERROU DE SÉCURITÉ (voir la Figure 7)
Le but du verrou de sécurité est de retenir la bague Posi-Lok
lée. Si le verrou est endommagé, le remplacer en procédant comme suit :
1. Appuyer sur le petit loquet qui se trouve derrière le verrou de sécurité et chasser
le verrou ou taper dessus pour le sortir de l'encoche en «té» du réservoir (voir la
Figure 7).
2. Agrafer le verrou neuf en position.
NOTA : NE PAS faire fonctionner le filtre si le verrou de sécurité est endom-
magé ou s'il ne retient pas la bague Posi-Lok
Remontage :
1. Inspecter et nettoyer le réservoir, les filets de la bague et la gorge du joint
torique. Selon le besoin, remplacer les pièces endommagées.
2. Installer le filtre en plaçant l'orifice qui se trouve à la partie inférieure de la
cartouche filtrante par-dessus l'orifice de sortie du réservoir. Pousser fermement
dessus pour rendre étanche.
3. S'assurer que le purgeur d'air qui se trouve en haut du module filtrant est propre
et bien monté.
NOTA : Ne lubrifier le joint torique qu'avec de la graisse à la silicone fournie ou
de la graisse équivalente, étant donné que les autres lubrifiants risquent de faire
gonfler le joint. NE PAS lubrifier la bague Posi-Lok
inférieure du filtre, sinon la saleté risque de s'accumuler dessus et il sera difficile
de les déposer.
44. Installer le joint torique dans la gorge supérieure du réservoir. S'assurer que le
joint torique est propre et pas déformé.
5. Pousser la moitié supérieure du réservoir sur la moitié inférieure pour com-
primer le joint torique.
2
par 6. Mettre la bague Posi-Lok
DROITE jusqu'à ce qu'elle se verrouille derrière le verrou de sécurité.
7. Suivre les instructions figurant à la section «Mise en service initiale» de cette
Notice.
NETTOYAGE DU MODULE
Suivre toutes les opérations indiquées à la section «Démontage» de cette Notice.
Le module filtrant doit être déposé et nettoyé lorsque la pression s'élève à plus de
2
10 lb/po (69 kPa) au-dessus de la pression de mise en service. Se reporter égale-
2
par
ment à «Quand nettoyer le filtre» ci-contre.
MD
en procédant comme suit :
MD
en position verrouillée.
MD
MD
d'équerre sur les filets du réservoir et la tourner À
19
MD
. Introduire les
MD
en position verrouil-
ou les filets de la moitié
