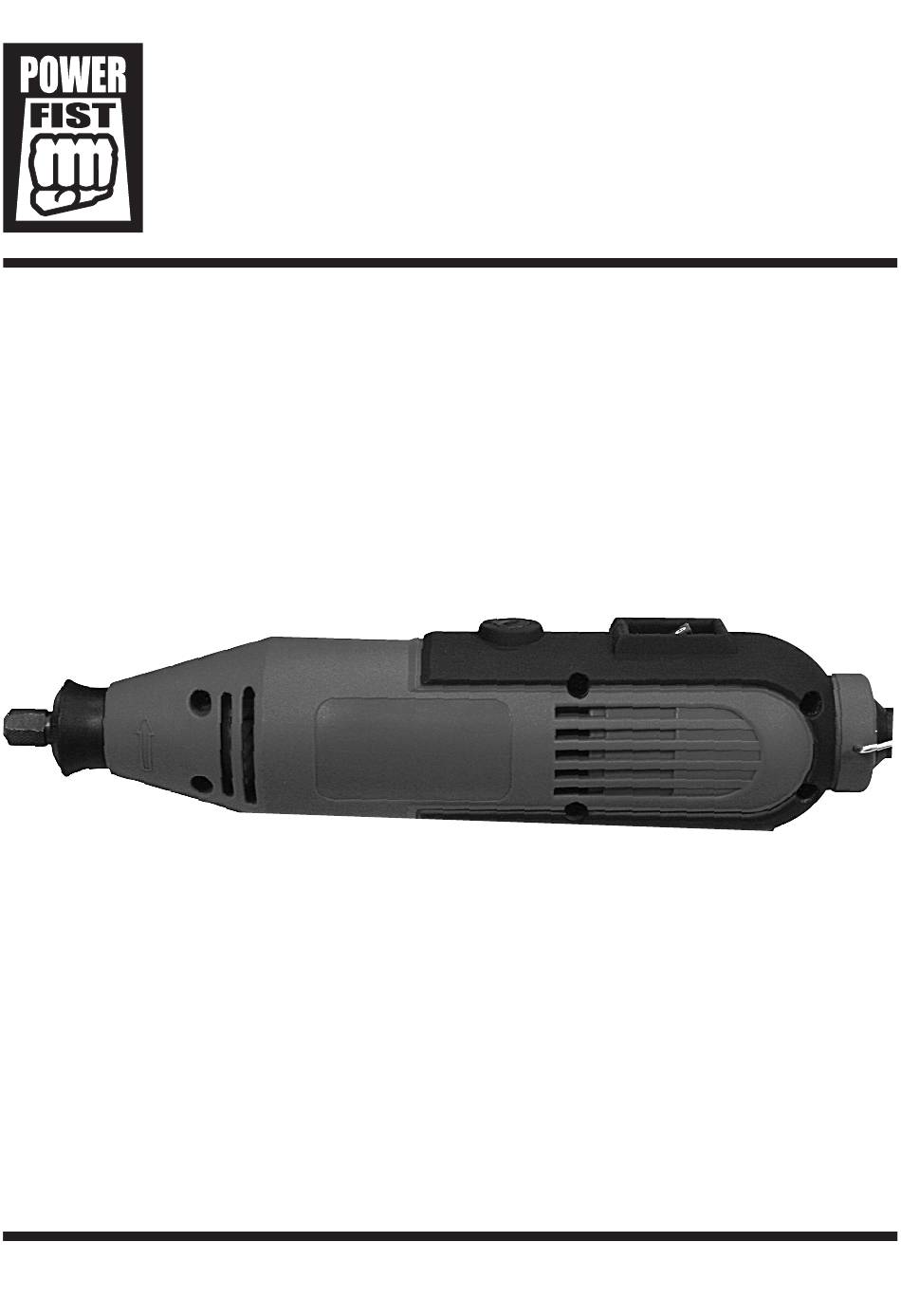

V 3.02
8352965
Rotary Tool
User Manual
Please read and understand all instructions before use. Retain this manual for future reference.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Rotary Tool and is the answer not in the manual?

Questions and answers

Related Manuals for Power Fist Rotary Tool

Summary of Contents for Power Fist Rotary Tool

  • Page 1 V 3.02 8352965 Rotary Tool User Manual Please read and understand all instructions before use. Retain this manual for future reference.

  • Page 2: Specifications

    V 3.02 8352965 Rotary Tool SPECIFICATIONS CUL E213739 Variable Speed No Load Speed 10,000 to 35,000 RPM Features Speed Lock Button Collet Size 1/8 in. Voltage Rating 120 volts Current Rating 1.2 amperes Frequency Rating 60 hertz IMPORTANT SAFETY PRECAUTIONS WARNING! Read and understand all instructions before using this tool.

  • Page 3: Work Area

    PERSONAL SAFETY CAUTION! Wear protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI) when using the rotary tool. Dress properly, wear protective equipment. Use breathing, ear, eye, face, foot, hand, and head protection. Always wear ANSI approved impact safety goggles, which must provide both frontal and side protection.

  • Page 4: Specific Safety Precautions

    Never force the tool. Excessive pressure could bend or break the mandrel, resulting in damage to the tool, your work piece or serious personal injury. If your rotary tool runs smoothly under no load, but does not run smoothly under load, then excessive pressure is being used.

  • Page 5: Electrical Safety

    8352965 Rotary Tool V 3.02 16. Never touch the bit during or immediately after use. After use, the bit will be too hot to be touched by bare hands. 17. If devices are used for the connection of dust extraction and collection facilities, ensure these are connected and properly used.

  • Page 6: Vibration Precautions

    This tool was designed for a specific function. Do Not: Modify or alter the rotary tool, all parts and accessories are designed with built-in safety features that may be compromised if altered. Use the rotary tool in a way for which it was not designed.

  • Page 7: Parts Identification

    8352965 Rotary Tool V 3.02 PARTS IDENTIFICATION Speed Control Wheel Motor Brushes Spindle Lock Button Collet Nut Umbrella Nut Air Vents ON / OFF Switch Hanging Loop Visit www.princessauto.com for more information...

  • Page 8: On/Off Switch

    8352965 ASSEMBLY AND OPERATION SPEED SELECTION Set the rotary tool speed by rotating the variable speed control dial (1) to the appropriate speed (see figure 1). Position the speed control dial at “1” for the slowest speed, “3” for medium speed and “MAX” for the highest speed.

  • Page 9: Installing Accessories

    V 3.02 INSTALLING ACCESSORIES WARNING! Use only accessories that are recommended for this rotary tool. Follow the instructions that accompany the accessories. The use of improper accessories may result in injury to the operator, damage to the tool or property damage.

  • Page 10: Selecting Proper Speeds

    BEFORE USE Verify the following every time the rotary tool is used: Safety glasses, safety goggles, or face shield are being worn. The accessory is in good condition and not damaged in any way.

  • Page 11: Maintenance

    8352965 Rotary Tool V 3.02 MAINTENANCE Before making any adjustments or changing accessories, turn off the tool and disconnect it from its power source. The brushes should be checked periodically and worn-out brushes should be replaced. After replacing, inspect whether the new brushes can move freely in the brush holder. Run the motor for 15 minutes without load to shape the brushes, so that they are properly aligned with the commutator.

  • Page 12: Parts Breakdown

    Rotary Tool 8352965 LUBRICATION All of the bearings in this rotary tool are lubricated with a sufficient amount of high-grade lubricant for the life of the unit under normal conditions. Therefore, no further lubrication is required. DISPOSING OF THE TOOL If your rotary tool has become damaged beyond repair, do not throw it out.

  • Page 13: Parts List

    8352965 Rotary Tool V 3.02 PARTS LIST Part No. Description Qty. 500001 Screw 300036 Left Enclosure 500201 Screw 315001 Cord Clamp 322004 Cord Guard 160203 Power Plug 162822 Variable Speed PCB 110038 Stator 321006 Bearing Sleeve 520007 Bearing 606-2Z 342003...
  • Page 15 V 3,02 8352965 Outil rotatif Manuel d'utilisateur Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.

  • Page 16: Spécifications

    V 3,02 8352965 Outil rotatif SPÉCIFICATIONS CUL E213739 Vitesse variable Vitesse à vide 10 000 à 35 000 tr/min Caractéristiques Bouton de verrouillage de vitesse Taille de pince de serrage 1/8 po Tension nominale 120 V Courant nominal 1,2 A Fréquence nominale 60 Hz CONSIGNES DE SÉCURITÉ...

  • Page 17: Aire De Travail

    8352965 Outil rotatif V 3,02 AIRE DE TRAVAIL Travaillez dans un environnement de travail sécuritaire. Assurez-vous que votre aire de travail reste propre et bien éclairée. Si vous travaillez dans un endroit très humide, utilisez un équipement protégé par un dispositif différentiel à courant résiduel (DDR). L’utilisation d’un disjoncteur de fuite à...

  • Page 18: Consignes De Sécurité Spécifiques

    V 3,02 Outil rotatif 8352965 CONSIGNES DE SÉCURITÉ SPÉCIFIQUES Gardez vos mains et vos doigts éloignés de la zone de meulage. Toute partie du corps venant en contact avec des pièces mobiles peut subir des blessures. Lors de l’utilisation de l’outil rotatif, protégez-vous avec des protections appropriées pour les yeux, les oreilles et la respiration et portez des gants protecteurs.
  • Page 19 8352965 Outil rotatif V 3,02 14. Vérifiez toujours si les forets, les pierres à meuler, les meules de coupe, etc. sont endommagés avant chaque utilisation. Les accessoires endommagés peuvent se casser pendant l’utilisation et causer des blessures graves. 15. N’utilisez jamais des forets émoussés ni endommagés. Les embouts affûtés doivent être manipulés avec soin.

  • Page 20: Utilisation Et Entretien De L'outil

    V 3,02 Outil rotatif 8352965 cordon au complet pour l’empêcher de surchauffer. Disposez le cordon électrique de façon qu’il ne touche pas l’outil et qu’il ne risque pas de se prendre dans la pièce à travailler. Le cordon doit toujours se trouver derrière l’outil. AVERTISSEMENT ! Les personnes qui portent un stimulateur cardiaque doivent consulter leur médecin avant d’utiliser cet article.

  • Page 21: Identification Des Pièces

    8352965 Outil rotatif V 3,02 Enlevez les clavettes et les clés de réglage. Vérifiez si les clavettes et les clés de réglage ont été retirées de l’outil avant de le brancher. Une clé ou clavette laissée en place sur une pièce rotative augmente le risque de blessure.

  • Page 22: Assemblage Et Fonctionnement

    V 3,02 Outil rotatif 8352965 ASSEMBLAGE ET FONCTIONNEMENT SÉLECTION DE VITESSE Réglez la vitesse de l’outil rotatif en tournant le cadran de commande de vitesse variable (1) à la vitesse appropriée (voir la figure 1). Placez le cadran de réglage de vitesse de l’outil à...

  • Page 23: Installation Des Accessoires

    8352965 Outil rotatif V 3,02 REMARQUE : Ne serrez pas l’écrou de pince de serrage si aucun accessoire n’est installé à l’intérieur de la pince. Vous allez endommager la pince de serrage. INSTALLATION DES ACCESSOIRES AVERTISSEMENT ! Utilisez uniquement des accessoires qui sont recommandés pour cet outil rotatif.

  • Page 24: Avant L'utilisation

    V 3,02 Outil rotatif 8352965 SÉLECTION DES VITESSES IDÉALES Des vitesses différentes sont nécessaires, tout dépendant du type d’opération effectuée. Le tableau suivant présente ces vitesses de base : Utilisation Vitesse Découpe du métal 5 à MAX Ponçage de bois 5 à...

  • Page 25: Entretien

    8352965 Outil rotatif V 3,02 ENTRETIEN Avant de faire n’importe quel ajustement ou de changer des accessoires, éteignez l’outil et débranchez-le de sa source d’énergie. Les balais doivent être vérifiés périodiquement et ceux qui sont usés doivent être remplacés. Après les avoir remplacés, vérifiez que les balais neufs peuvent se déplacer librement dans le porte-balais.

  • Page 26: Remplacement Des Balais De Carbone

    V 3,02 Outil rotatif 8352965 REMPLACEMENT DES BALAIS DE CARBONE En utilisant la liste de pièces comprise, repérez les balais de carbone. Enlevez le capuchon de porte-balais avec un tournevis et inspectez les balais de carbone. Remplacez-les quand ils sont usés d’environ un tiers.
  • Page 27 8352965 Outil rotatif V 3,02 RÉPARTITION DES PIÈCES Visitez www.princessauto.com pour plus d'informations...

  • Page 28: Liste Des Pièces

    V 3,02 Outil rotatif 8352965 LISTE DES PIÈCES de pièce Description Qté 500001 300036 Boîtier gauche 500201 315001 Collier de serrage de cordon 322004 Protège-cordon 160203 Fiche électrique 162822 Vitesse variable PCB 110038 Stator 321006 Manchon de roulement 520007 Roulement 606-2Z 342003 Balai de carbone 314502...
