Guía de instalación de las Cámaras de red AXIS M31

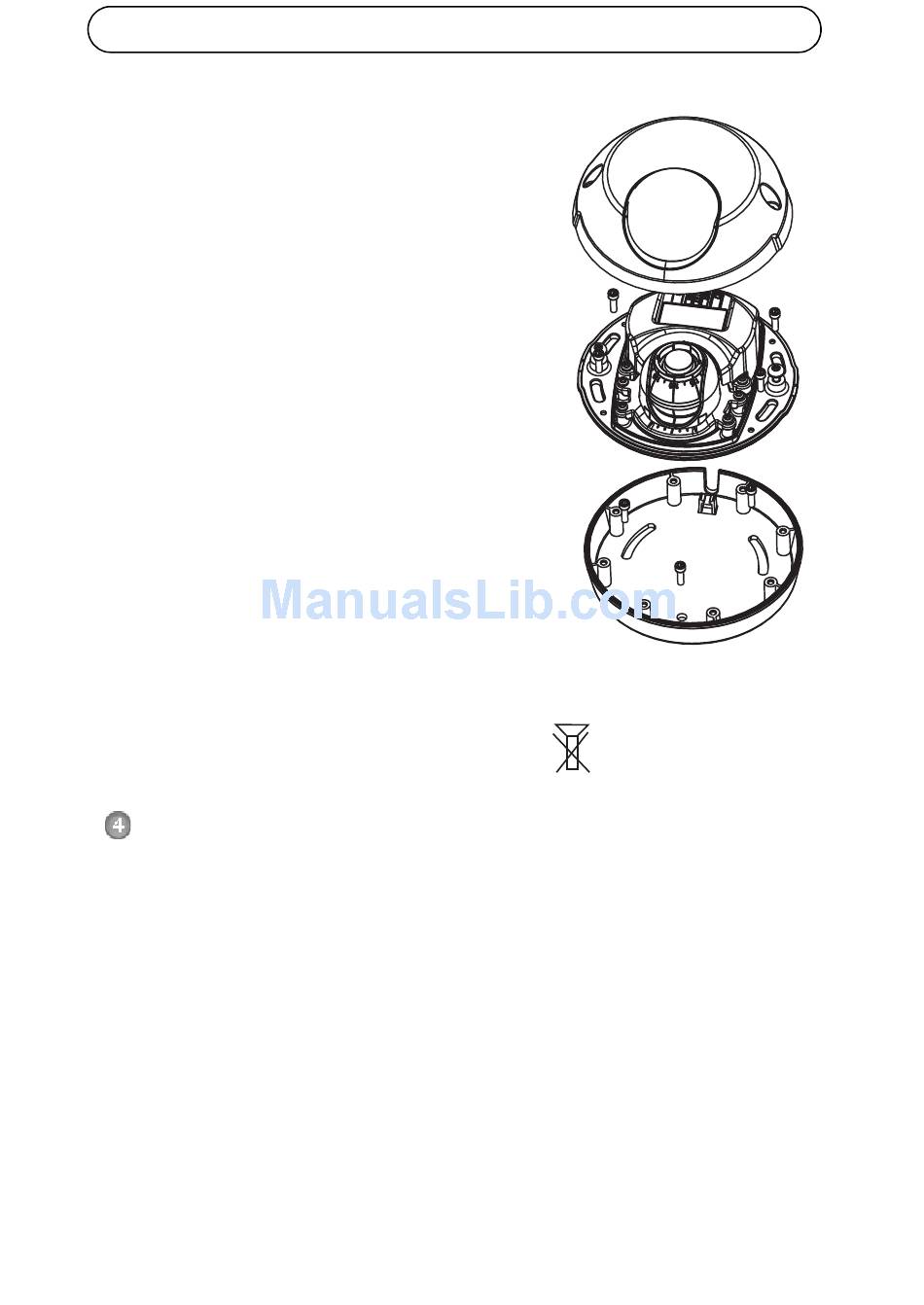

Montaje sobre una superficie plana
con adaptador
1. Coloque el adaptador sobre la superficie
de montaje y sitúe la ranura para el
cable donde corresponda.
2. Fije el adaptador con tres tornillos
adecuados al material de la superficie.
3. Pase el cable Ethernet de la cámara por
la ranura del adaptador y presione hasta
que quede en su lugar.
4. Coloque la cámara sobre el adaptador y
gírela de forma que el objetivo esté
orientado en la dirección correcta.
5. Con los 4 tornillos suministrados a
mano, haga coincidir las ranuras para los
tornillos de la cámara con los agujeros
para los tornillos del adaptador y fije los
4 tornillos al adaptador (par < 2,5 Nm).
6. Conecte el cable de red al cable Ethernet de la cámara.
Nota: No utilice tornillos de cabeza fresada.
Ajuste la dirección del objetivo
Encaje la herramienta de objetivo en su soporte y ajuste la posición
del objetivo orientando el asa de la herramienta en la dirección que
desee, que puede ser verticalmente de 0 a 90 grados, y 30 grados a
izquierda o a derecha en cada lado en incrementos de cinco.
El soporte del objetivo también se puede girar para ajustar la imagen.
