Caméra réseau Axis série M31

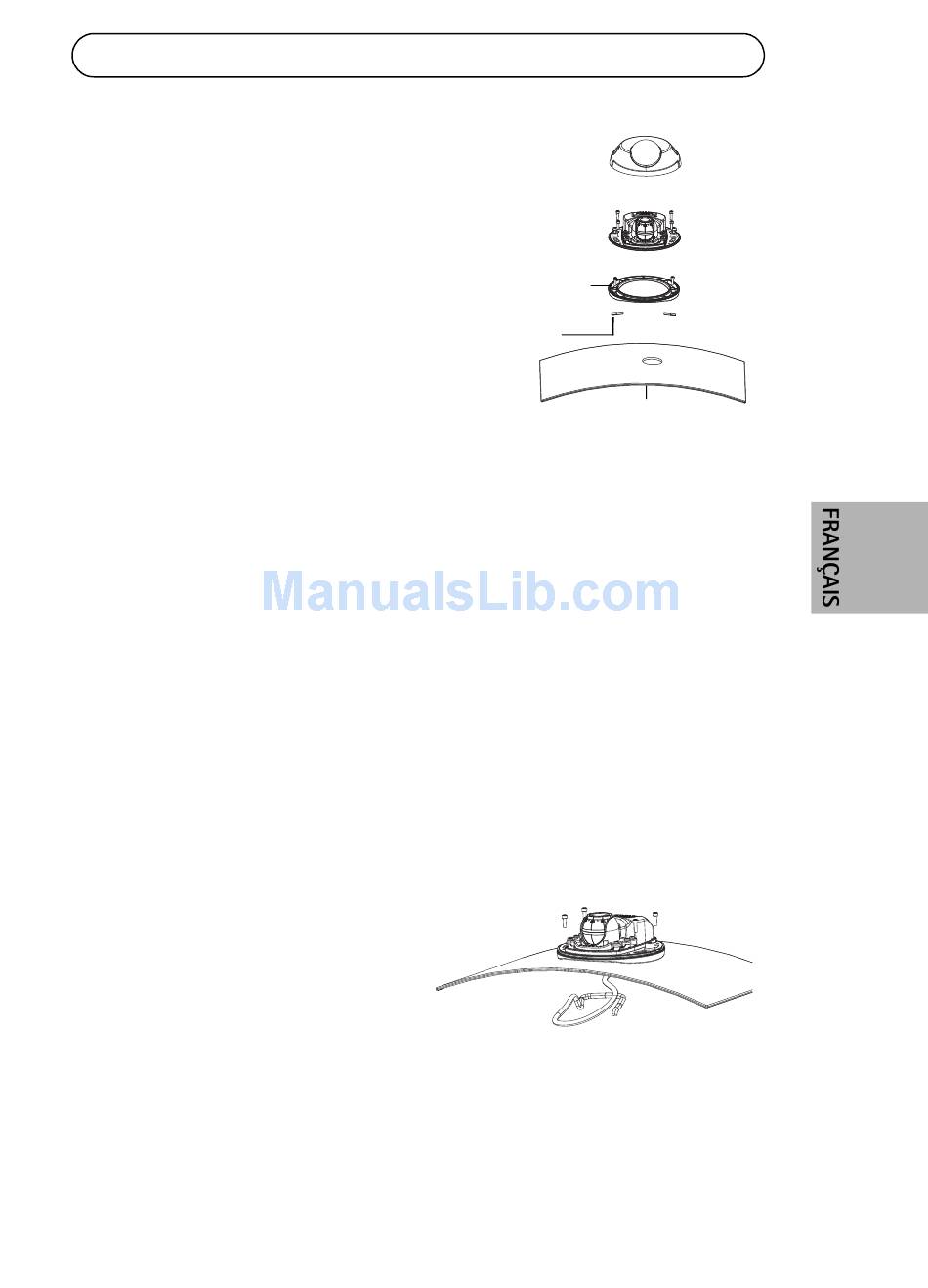

Montage sur une surface
courbe avec un adaptateur
1. Placez l'adaptateur sur une
surface de montage
courbe, alignez les deux
courbures et marquez
l'emplacement des deux
trous pour les vis, si percer
s'avère nécessaire.
2. Enlevez la bande de
protection des pattes
adhésives de l'adaptateur
en tirant sur les extrémités.
3. Mettez l'adaptateur en
position et appuyez sur les pattes adhésives.
Remarque :
Vous pourriez fixer l'adaptateur à la surface à l'aide de
deux vis si les pattes adhésives n'adhèrent pas au matériau de la surface.
4. Placez le gabarit de perçage sur l'adaptateur et tournez l'objectif de
la caméra pour qu'elle soit orientée dans la direction souhaitée.
5. Ajustez le gabarit de manière à aligner les trous pour les vis avec les
trous dans l'adaptateur.
6. Marquez le trou pour le câble et les quatre trous pour les vis, si
percer s'avère nécessaire.
7. Percez le trou pour le câble et, si nécessaire, quatre trous pour les
vis.
8. Insérez le câble Ethernet de la
caméra dans le trou.
9. Placez la caméra sur
l'adaptateur dans la bonne
direction et fixez-la à l'aide des
quatre vis.
adaptateur adaptateur
patte dhésive patte dhésive
surface courbe surface courbe
