Guía de instalación de las Cámaras de red AXIS M31
en línea.
Connectores
Conector de red (AXIS M3113-R/AXIS M3114-R) -
hembra para 10BaseT/100 BaseTX. Compatible con PoE (alimentación a
través de Ethernet). Se recomienda emplear cables blindados.
Conector de red (AXIS M3113-R M12/AXIS M3114-R M12/AXIS M3114-R
M12 2MM) - Conector de red -
D. Compatible con PoE (alimentación a través de Ethernet). Se
recomienda emplear cables blindados.
El producto deberá ser conectado utilizando un cable de red blindado
(STP). Los cables conectados del producto al switch deberán ser
blindados (STP) y apropiados para su uso específico. Asegúrese de que el
switch esté correctamente conectado a masa. Vea las Compatibilidades
Electromagnéticas (EMC), en la página 2, para los requisitos
reglamentarios.

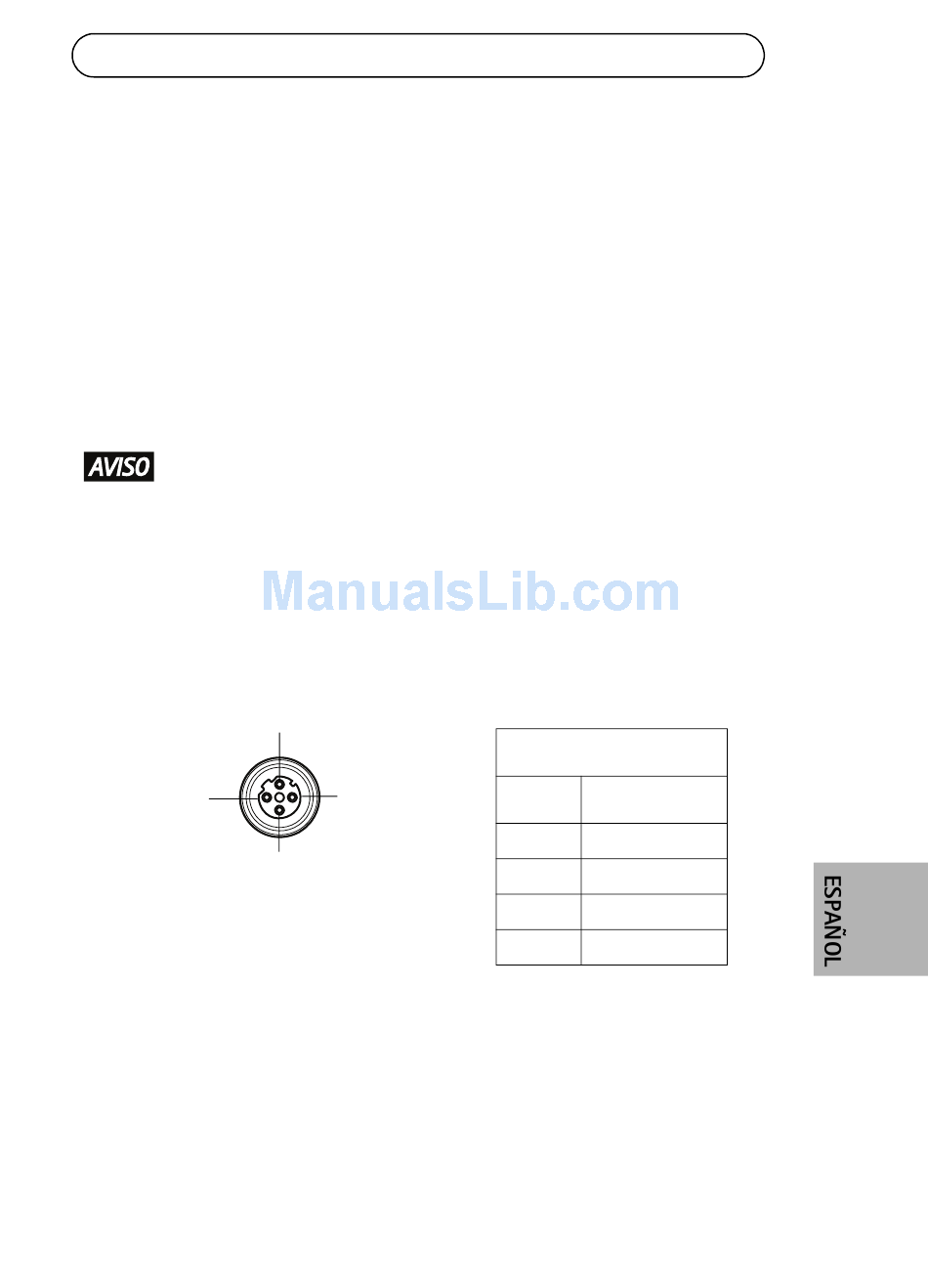

RX+
TX+
Conector M12 hembra robusto, código-D
TX-
RX-
Página 67
Conector Ethernet RJ-45
M12
Data Power
TX+ DC+/DC-
RX+ DC-/DC+
TX- DC+/DC-
RX- DC-/DC+
