Montaggio su una
superficie curva con
adattatore
1. Collocare l'adattatore sulla
superficie di montaggio
curva, allineare le due
curvature e contrassegnare i
due fori per le viti, se devono
essere praticati.
2. Rimuovere la carta protettiva
dalle piastrine adesive
sull'adattatore sollevandole sulle estremità.
3. Collocare l'adattatore in posizione e premere sulle piastrine adesive.
Nota:
Se le piastrine adesive non aderiscono alla superficie del
materiale, su può fissare l'adattatore alla superficie con due viti.
4. Collocare la sagoma di foratura sull'adattatore e ruotare l'obiettivo
della telecamera nella direzione in cui si desidera puntare la
telecamera.
5. Regolare la sagoma in modo che i fori delle viti siano allineati con i
fori dell'adattatore.
6. Contrassegnare il foro del cavo e i quattro fori delle viti, se devono
essere praticati.
7. Praticare il foro per il cavo e, se necessario, i 4 fori delle viti.
8. Far passare il cavo
Ethernet della
telecamera attraverso il
foro.
9. Collocare la telecamera
sull'adattatore nella
direzione corretta e
fissare con quattro viti.

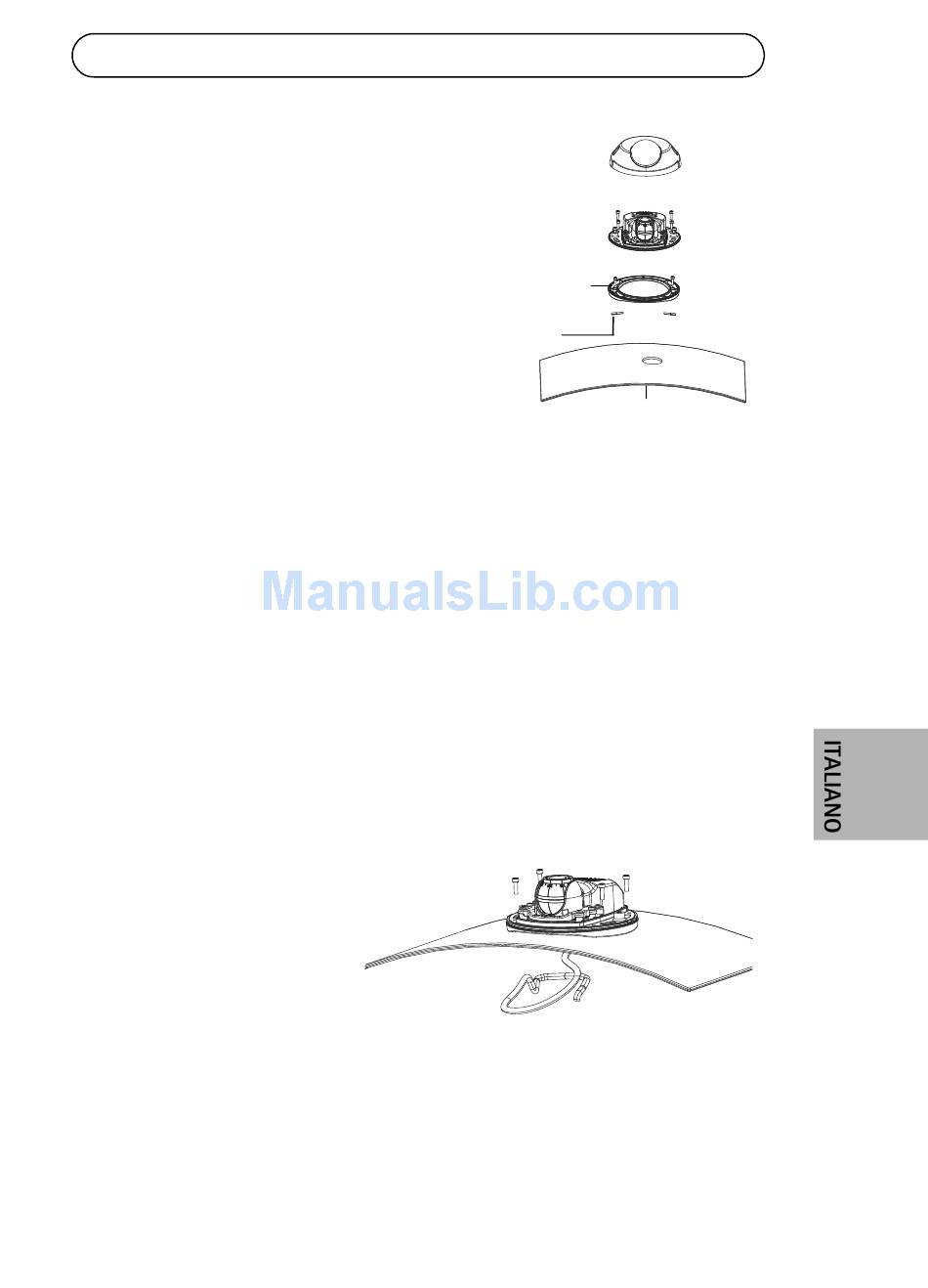

adattatore
piastrina adesiva
superficie curva
