AVERTISSEMENT
UNE FICHE À QUATRE BORNES (AVEC MISE À LA TERRE) A ÉTÉ
INSTALLÉE À L'USINE POUR VOUS PROTÉGER CONTRE LES
CHOCS ÉLECTRIQUES.
BRANCHEZ-LA DIRECTEMENT DANS UNE PRISE DE COURANT
CONVENABLEMENT MISE À LA TERRE. NE COUPEZ PAS ET NE
RETIREZ PAS LA BORNE DE MISE À LA TERRE DE LA FICHE.
3. Information sur l'évacuation
AVERTISSEMENT
AU CANADA ET AUX ÉTATS-UNIS, LE DIAMÈTRE RÉGLEMENTAIRE
DES CONDUITS EST DE 4 pi (102 mm). N'UTILISEZ PAS DES
CONDUITS PLUS LONGS QUE CEUX INDIQUÉS DANS LE TABLEAU
DES LONGUEURS DE L'ÉVACUATION.
Le choix d'un tuyau d'évacuation plus long qu'indiqué :
• augmente la durée du séchage et les coûts énergétiques;
• réduit la durée de vie de la sécheuse;
• favorise l'accumulation de charpie et le risque d'incendie.
IL EST DE VOTRE RESPONSABILITÉ d'installer une évacuation
adaptée. Les problèmes découlant d'une mauvaise installation ne sont
pas couverts par la garantie.
Retirez et jetez le conduit de transition en plastique ou en feuille
métallique et remplacez-le par un conduit de transition
homologué UL.
La longueur MAXIMALE PERMISE et le nombre de plis dépendent
du type de conduit, du nombre de coudes, du type de hotte (évent
mural) et des conditions ci-dessous. La longueur maximale des
conduits de métal rigide est indiquée dans le tableau ci-dessous.

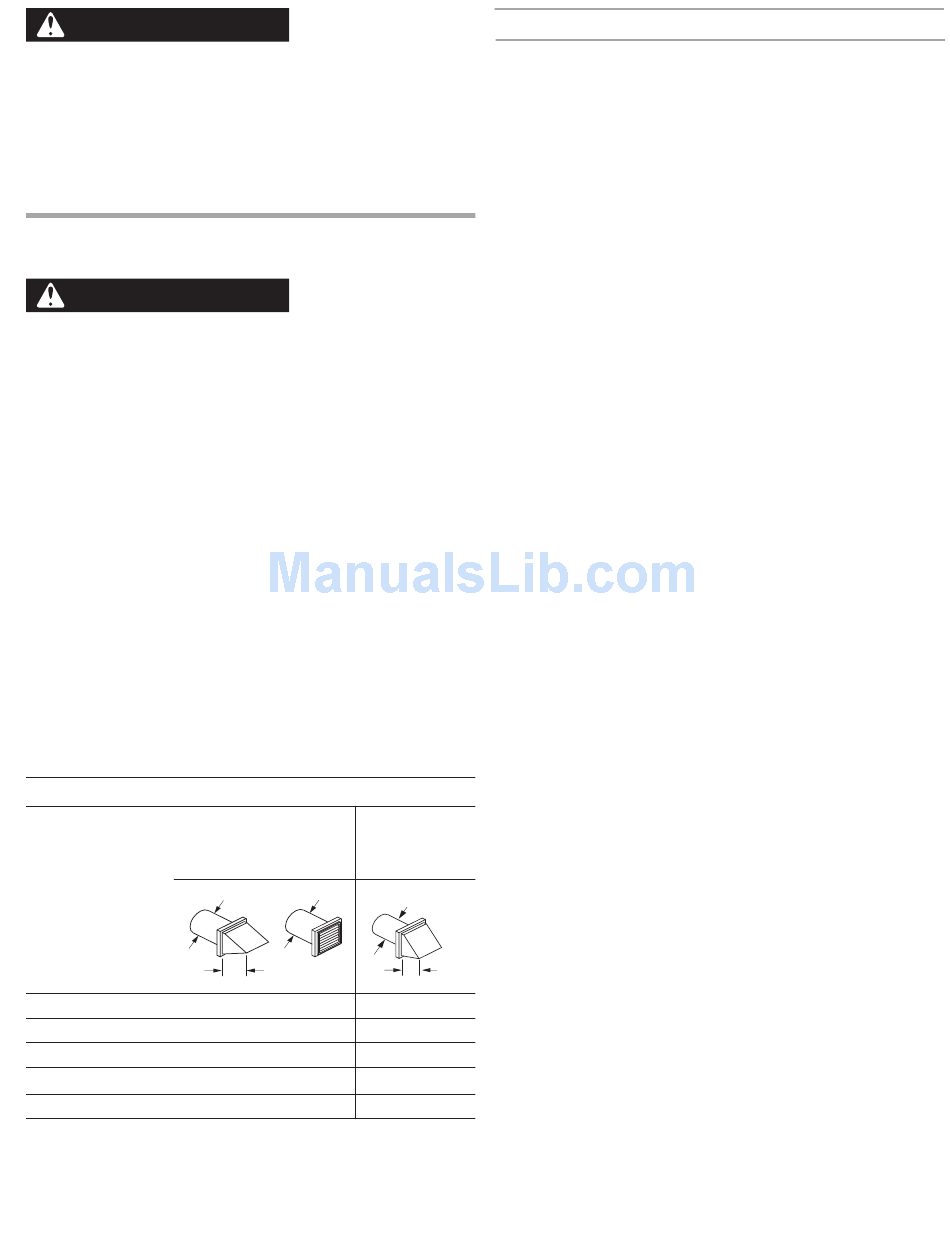

CONDUIT D'ÉVACUATION DE 27 po (68,5 cm)
LONGUEUR MAXIMALE RECOMMANDÉE
Type de hotte
Diam. 4 po (10,2 cm )
N
bre
de coudes à 90°
0
1
2
3
52
50
Seulement dans
Recommandé
les installations sur
une courte distance
Diam. 4 po (10,2 cm)
Diam. 4 po (10,2 cm)
4 po
(10,2 cm)
Métal rigide
Métal rigide
56 pi (17 m)
42 pi (12,8 m)
46 pi (14 m)
36 pi (11 m)
34 pi (10,3 m)
28 pi (8,5 m)
32 pi (9,7 m)
18 pi (5,5 m)
LISTE DE VÉRIFICATION POUR L'ÉVACUATION
HOTTE OU ÉVENT MURAL
• Finit de manière à éviter le refoulement ou la pénétration par des
oiseaux ou d'autres animaux.
• L'embouchure présente une résistance minimale au flux d'air et il
n'est pas nécessaire de l'entretenir (ou peu) pour éviter qu'elle se
bouche.
• N'installez jamais un filtre dans ou après le conduit d'évacuation,
car de la charpie s'y accumulerait.
• Les évents muraux doivent être installés à 12 po (30,5 cm) au
moins au-dessus du sol ou de toute autre obstruction avec
l'ouverture vers le bas.
DISTANCE ENTRE LES VIRAGES
Pour de meilleurs résultats, laissez une longueur d'au moins 4 pi (1,2 m)
de conduit droit entre les virages, y compris entre le dernier d'entre
eux et la hotte.
SCELLAGE DES JOINTS
VIRAGES AUTRES QU'À 90°
• Ne tenez pas compte des virages de 45° ou moins.
• Deux virages à 45º doivent être traités comme un virage de 90°.
• Chaque virage de plus de 45° doit être traité comme un de 90°.
SCELLAGE DES JOINTS
• Tous les joints doivent être serrés pour éviter les fuites. L'extrémité
mâle de chaque section de conduit doit tourner le dos à la
sécheuse.
• N'assemblez pas les conduits avec des attaches qui les traversent
et qui retiendront la charpie.
• Il est possible de rendre les joints étanches à l'air et à l'humidité
en recouvrant les chevauchements de ruban adhésif.
• Les sections horizontales doivent pencher de 0,5 po (13 mm) par
pied (30 cm) vers l'extérieur.
ISOLATION
Les conduits passant dans une pièce non chauffée ou près d'un
climatiseur doivent être isolés pour réduire la condensation et
l'accumulation de charpie.
2-1/2 po
(6,4 cm)
