Manual de instruções
Ligação do transmissor

Como transmitir sinais desde um equipamento (fonte)

1.- Verifique se o interruptor ON/OFF está na posição OFF.
2.- Usando os cabos fornecidos, realize as ligações necessárias entre as entradas A/V do
transmissor e as saídas dos diversos equipamentos, a partir dos quais deseja enviar
sinal. Respeite a cor das ligações.
3.- Seleccione o canal de transmissão na parte traseira do transmissor (veja a secção
"Selecção do canal e tempo de amostragem").
4.- Ligue o "jack" do adaptador de corrente na parte posterior do transmissor e encaixe o
adaptador numa tomada de 230V~. Ligue o equipamento colocando o interruptor
ON/OFF na posição ON. Iluminar-se-á o LED correspondente ao canal seleccionado
anteriormente.
5.- Apresenta-se de seguida alguns exemplos de ligação ao transmissor. Em alguns
deles poderá necessitar de acessórios adicionais.

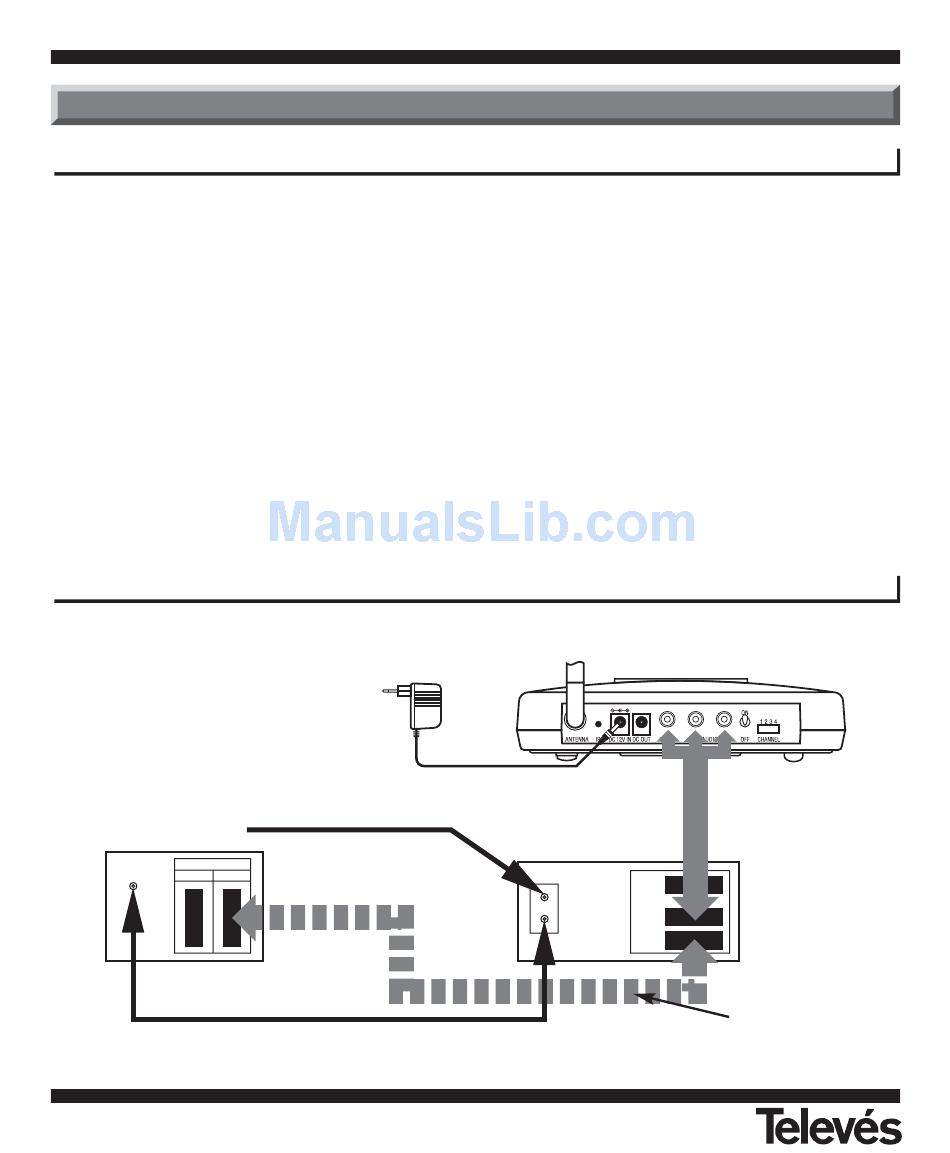

Desde um VCR (reprodutor de video)
TV
IN
RF IN
VIDEO 1 VIDEO 2
(deverá ser incluído)
REDE
230V~
Cabo coaxial existente.
Sinal da antena
Cabo coaxial
Transmissor/Receptor A/V
TRANSMISSOR
VCR
LINE
RF IN
LINE
RF OUT
OUT1
LINE
OUT2
30
Cabo A/V
IN
Ligação à TV
recomendada para
VCR com duas
saídas.
