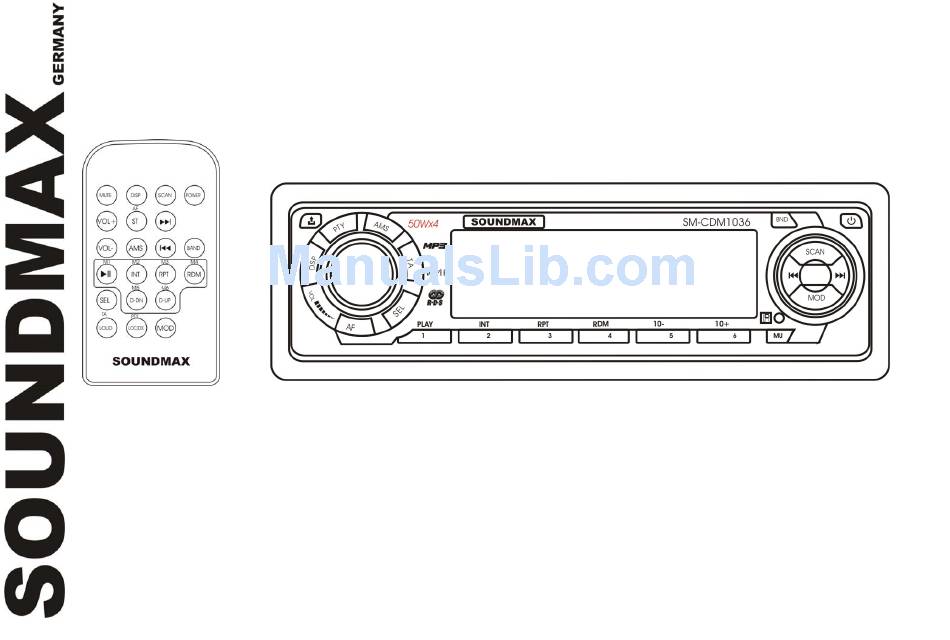

- Page 1 SM-CDM1036 CD/MP3/WMA–RECEIVER CD/MP3/WMA-РЕСИВЕР Instruction manual Руководство по эксплуатации...
-
Page 2: Table Of Contents
Dear customer! Thank you for purchasing our product. For safety, it is strongly recommended to read this manual carefully before connecting, operating and/or adjusting the product and keep the manual for reference in the future. Table of contents Table of contents..........................2 Important safeguards ........................3 Installation/Connections........................4 Panel controls ..........................7... -
Page 3: Important Safeguards
Important safeguards • Read carefully through this manual to familiarize yourself with this high-quality sound system. • Disconnect the vehicle's negative battery terminal while mounting and connecting the unit. • When replacing the fuse, be sure to use one with an identical amperage rating. Using a fuse with a higher amperage rating may cause serious damage to the unit. -
Page 4: Installation/Connections
Installation/Connections Parts List Installation method 1... - Page 5 Installation method 2 Detaching the front panel Replacing the front panel Precautions...
-
Page 6: Connection Diagram
Connection diagram 1. Replaceable antenna Output socket (male) 2. Line out (R) Output socket (female) 3. Line out (L) Fuse holder (15A, 0.5A) 4. Screw holes... -
Page 7: Panel Controls
Panel controls Front panel 1. RESET button 2. POWER button 3. VOL knob (volume) 4. SEL button 5. TA button 6. SCAN button 7. MU button (mute) 8. DSP button 9. MOD button (mode) 10. Infra red sensor 11. BND button (band) buttons 13. -
Page 8: Remote Control
Remote control 1. POWER button 2. MUTE button 3. SCAN button 4. VOL+/VOL- buttons 5. RDM button 6. ST/AF button 7. D-DN/D-UP buttons buttons 9. AMS button 10. LOC/DX/PTY button 11. BAND button 12. PLAY/PAUSE button 13. SEL button 14. RPT button 15. -
Page 9: General Operations
General operations Reset the unit Operating the unit for the first time or after replacing the car battery, you must reset the unit. Press RELEASE button, then press the RESET button to restore the unit to the original factory settings. Power button Press the POWER button to switch the unit on. -
Page 10: Cd/Mp3 Operations
CD/MP3 operations Discs for playback This unit can play disc types: CD/CD-R/-RW. Compatible with formats: CDDA/MP3/WMA. Loading/eject a disc • Press the RELEASE button on the panel. Insert the disc with the printed side facing upward into the slot. • Press EJECT button on the inner side to eject the disc. Playing/pausing playback •... - Page 11 Intro playback You can play the beginning of every track for 10 seconds in sequence. Press the INT button to start intro play. Press again to cancel. Track number searching To find the track number: 1. Press the AMS button to open the Track search window. 2.
-
Page 12: Mp3 Overview
MP3 overview Notes on MP3 • MP3 is short for MPEG Audio Layer 3 and refers to an audio compression technology standard. • This product allows playback of MP3 files on CD-ROM, CD-R or CD-RW discs. • The unit can read MP3 files written in the format compliant with ISO 9660. However it does not support the MP3 data written by the method of packet write. -
Page 13: Radio Operations
Radio operations Note: RDS (Radio Data System) service availability varies with areas. Please understand if RDS service is not available in you area, the following service is not available, either. BAND selection Press the BND button on the panel or the BAND button on the remote control repeatedly to select the needed radio band in RADIO mode: FM1, FM2, FM3, FM, WM1, WM2. - Page 14 Loud mode Press and hold for 3 seconds the LOUD/TA button on the RC to increase bass output. Stereo mode Press the ST/AF button on the remote control to select stereo or mono reception for FM radio stations. Stereo reception is activated when “AF” appears in the display. Note: You can sometimes improve reception of distant stations by selecting mono mode.
- Page 15 c. Retune. You can choose RETUNE S and RETUNE L. The function refers to RDS and may not be available in your region. To determine the initial time of automatic TA (Traffic Announcement) search. d. DSP Select the equalizer: POP, ROCK, CLASSIC, FLAT, DSP OFF. e.
- Page 16 PTY (Program Type) function 1. Press the PTY button on the panel or the LOC/DX/PTY button on the remote control to show the last PTY. If no button is pressed during 2 seconds the previous PTY will start to be searched. 2.
-
Page 17: Anti-Theft System
Anti-theft system This unit is equipped with a slide-down detachable and mask panel. Panel can be detached and taken with you, helping to deter theft. Detaching the front panel 1. Press and hold for 2 seconds the PWR button to turn the power off. 2. -
Page 18: Handling Compact Discs
Handling compact discs Dirty, scratched or warped discs may cause skip ping or noise. Handle the disc only by the edges. To keep clean do not touch its surface. Discs should be stored in their cases after use to avoid scratches. Do not expose discs to direct sunlight, high humidity, high temperature or dust. -
Page 19: Troubleshooting Guide
Troubleshooting guide Symptom Cause Solution No power The car ignition is not on. If the power supply is properly connected to the car accessory switch the ignition key to "ACC". The fuse is blown. Replace the fuse. Disc cannot be loaded. Presence of CD disc inside the player. -
Page 20: Specification
Specification General Power supply 12 V DC Current consumption max. 14 A Maximum power output 50 W x 4 channels Fuse 15 A Dimensions (L x W x H) 178 x 165 x 50 mm FM stereo radio Frequency range 65.0 –... -
Page 21: Содержание
Уважаемый покупатель! Благодарим Вас за покупку нашего изделия. Для обеспечения безопасности рекомендуется тщательно изучить настоящее руководство перед подключением, эксплуатацией и/или регулировкой изделия, и сохраняйте руководство для использования в будущем. Содержание Содержание..........................21 Меры предосторожности ......................22 Установка/подключение ......................23 Органы управления........................26 Основные... -
Page 22: Меры Предосторожности
Меры предосторожности • Тщательно изучите настоящую инструкцию, чтобы ознакомиться с высококачественной аудиосистемой. • При установке и подключении изделия отключите отрицательную клемму аккумулятора автомобиля. • При замене предохранителя, убедитесь, что вы устанавливаете предохранитель с тем же номиналом. Используя предохранитель с повышенным значением тока, можно причинить значительные... -
Page 23: Установка/Подключение
Установка/подключение Перечень деталей Способ установки 1... - Page 24 Способ установки 2 Отсоединение передней панели Установка передней панели Меры предосторожности...
- Page 25 Схема электрических соединений 1. Антенна Разъем (выход) 2. Линейный выход (правый) Разъем (вход) 3. Линейный выход (левый) Патрон предохранителя (15 A, 0.5 A) 4. Отверстия для болтов...
-
Page 26: Органы Управления
Органы управления Передняя панель Кнопка RESET Кнопка POWER Регулятор VOLUME Кнопка SEL Кнопка TA Кнопка SCAN Кнопка MU Кнопка DSP Кнопка MOD Инфракрасный сенсор Кнопка BND Кнопка Кнопка AF Кнопка PTY Задняя панель Кнопка AMS Цифровые кнопки Кнопка EJECT Слот для дисков ЖК... - Page 27 Пульт дистанционного управления (ПДУ) Кнопка POWER Кнопка MUTE Кнопка SCAN Кнопки VOL+/VOL- Кнопка RDM Кнопка ST/AF Кнопки D-DN/D-UP Кнопки Кнопка AMS 10. Кнопка LOC/DX/PTY 11. Кнопка BAND 12. Кнопка PLAY/PAUSE 13. Кнопка SEL 14. Кнопка RPT 15. Кнопка MOD 16. Кнопка LOUD/TA 17.
-
Page 28: Основные Функции
Основные функции Кнопка RESET (сброс) Нажмите на панели на кнопку RELEASE. Панель откроется. Нажмите на кнопку сброса RESET, расположенную за передней панелью. Эта мера необходима в следующих ситуациях: исходная установка устройства после подключения, никакие кнопки не действуют. Кнопка включения Нажмите на кнопку POWER, чтобы включить устройство. Нажмите и удерживайте в течение 2 секунд, чтобы... -
Page 29: Воспроизведение Файлов С Cd Дисков
Воспроизведение файлов с CD дисков Диски для воспроизведения Это устройство может воспроизводить диски: CD/CD-R/-RW. Совместимо с форматами: CDDA/MP3/WMA. Загрузка диска • Нажмите кнопку RELEASE, чтобы открыть панель. Установите диск в слот маркированной стороной вверх. • Нажмите на кнопку EJECT на внутренней панели, чтобы вынуть диск. Воспроизведение/ Пауза... - Page 30 Случайное воспроизведение Во время воспроизведения трека нажмите на кнопку RDM, чтобы начать случайное воспроизведение всех треков. Нажмите еще раз, чтобы отменить функцию. Функция Intro Вы можете последовательно воспроизводить начало каждого трека в течение 10 секунд. Во время воспроизведения треков нажмите на кнопку INT, чтобы начать воспроизведение всех треков. Нажмите...
- Page 31 Нажмите на кнопку SEL, на дисплее замигает первая буква названия - А. Вращайте регулятор громкости VOL против часовой стрелки, чтобы выбрать цифру, вращайте регулятор громкости по часовой стрелке, чтобы выбрать букву. Нажмите на кнопку SEL, на дисплее замигает вторая буква названия - А. Выполняйте...
-
Page 32: Обзор Мр3
Обзор МР3 Замечания по МР3 • МР3 это краткое обозначение аудио слоя MPEG 3 и относится к стандарту технологии сжатия звука. • Данное изделие позволяет воспроизводить файлы МР3 на дисках CD-ROM, CD-R или CD-RW. • Изделие может считывать файлы МР3, записанные в формате, соответствующем ISO 9660. Однако оно... - Page 33 • Вы не должны записывать не-МР3 файлы или ненужные папки вместе с файлами МР3 на диск, в противном случае потребуется много времени, пока изделие начнет воспроизводить файлы МР3. • На некоторых CD-R или CD-RW данные могут не быть записаны надлежащим образом в зависимости...
-
Page 34: Операции С Радио
Операции с радио Внимание: Услуга RDS (Система радио данных) доступна не во всех регионах. Примите к сведению, что если услуга RDS не доступна в Вашем регионе, то данная функция не будет работать. Выбор диапазона Нажимайте кнопку BND на панели или на кнопку BAND на ПДУ, чтобы выбрать диапазон: FM1, FM2, FM3, FM, AM1, AM2. - Page 35 Нажмите и удерживайте кнопку АMS в течение 3 секунд для активации функции автоматического сохранения станций. Найденные станции сохраняются в памяти под цифровыми кнопками (1-6). Примечание: В каждом диапазоне может быть сохранено до 6 станций. Режим LOUD Нажмите и удерживайте в течение 3 секунд кнопку LOUD/ТА на ПДУ, чтобы активировать режим LOUD для...
- Page 36 Когда для станции, например, С201 включен режим, разрешающий переключение на альтернативную частоту (AF), радиоприемник может переключиться на частоту 100 МГц, которая не является подлинной частотой AF, а занята другой радиостанцией с другим значением PI, но с той же AF. Если автомобиль...
- Page 37 л. DX/Local. Вы можете выбрать режим приема местных или удаленных радиостанций. Функция TA (Программы о дорожном движении) • Нажмите кнопку ТА на панели или кнопку LOUD/TA на ПДУ, чтобы включить или выключить режим ТА. При активации функции на дисплее отображается надпись «AF». •...
-
Page 38: Система Защиты От Кражи
Система защиты от кражи Данное изделие снабжено сдвигаемой съемной и маскирующей панелью. Панель можно снять и взять с собой, что помогает избежать воровства. Подсоединение съемной панели Снятие панели 1. Нажмите и удерживайте кнопку PWR, чтобы выключить питание устройства. 2. Нажмите на кнопку REL на панели. Панель опустится вниз. 3. -
Page 39: Чистка И Уход
• Не подвергайте диски действию прямого солнечного света, повышенной влажности, повышенным температурам или действию пыли. • Продолжительное влияние предельных температур может изогнуть диск (например, пребывание дисков в автомобиле в летнее время). • Не царапайте и не пишите что-либо на любой стороне диска. Острые пишущие инструменты или чернила, используемые... -
Page 40: Руководство По Устранению Неисправностей
Руководство по устранению неисправностей Неисправность Причина Решение Зажигание машины не включено. Если источник питания подключен надлежащим образом к выключателю Нет питания машины, установите ключ зажигания в положение «АСС». Сгорел предохранитель. Замените предохранитель. Невозможно загрузить В плеер установлен CD диск. Удалите диск из плеера, затем диск... -
Page 41: Технические Характеристики
Технические характеристики Общие Источник питания 12 В, постоянное Максимальная выходная мощность 50 Вт х 4 канала Потребляемый ток макс. 14 А Предохранитель 15 А Размеры (Д х Ш х В) 178 х 165 х 50 мм Стерео FM радио Частотный диапазон 65.0 –...
