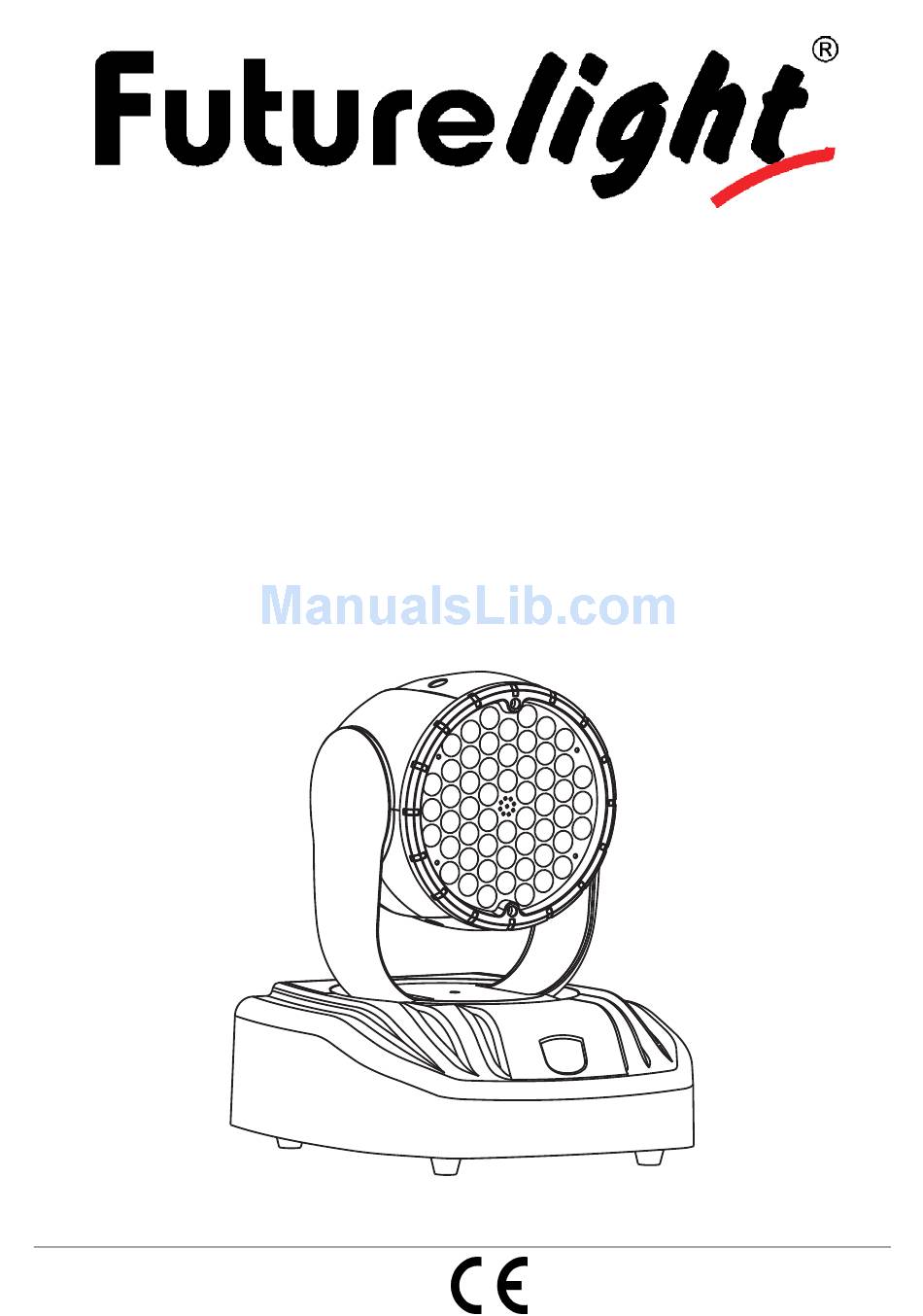

BEDIENUNGSANLEITUNG
EYE-54 TCL
LED-Head Wash
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!

USER MANUAL

©
Copyright
Nachdruck verboten!
Reproduction prohibited!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EYE-54 TCL and is the answer not in the manual?

Questions and answers

Related Manuals for Future light EYE-54 TCL

Summary of Contents for Future light EYE-54 TCL

  • Page 1: User Manual

    BEDIENUNGSANLEITUNG USER MANUAL EYE-54 TCL LED-Head Wash © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!

  • Page 2: Table Of Contents

    Diese Bedienungsanleitung gilt für die Artikelnummer 51841330 This user manual is valid for the article number 51841330 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.futurelight.com 2/28 00036119.DOC, Version 1.2...

  • Page 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT EYE-54 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den EYE-54 aus der Verpackung.

  • Page 4: Sicherheitshinweise

    SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.

  • Page 5: Bestimmungsgemäße Verwendung

    Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden.

  • Page 6: Gerätebeschreibung

    - - -m Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf diesen Wert nicht unterschreiten! Das Gerät darf nur auf nicht brennbaren Oberflächen aufgestellt werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden.

  • Page 7: Geräteübersicht

    Geräteübersicht (1) Projektorkopf (2) LEDs (3) Projektorarm (4) Base (5) Standfuß (6) DMX-Ausgangsbuchse (12) Kontroll-LED (7) DMX-Eingangsbuchse (13) Up-Taste (8) Tragegriff (14) Down-Taste (9) Display (15) Netzschalter (10) Mode-Taste (16) Sicherungshalter (11) Enter-Taste (17) Netzanschluss 7/28 00036119.DOC, Version 1.2...

  • Page 8: Installation

    INSTALLATION Projektormontage Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen.
  • Page 9 ACHTUNG! Montieren Sie den Projektor ausschließlich über zwei geeignete Haken. Bitte beachten Sie auch die Installationshinweise auf der Unterseite der Base. Achten Sie darauf, dass das Gerät sicher befestigt wird. Vergewissern Sie sich, dass die Verankerung stabil ist. Die Projektorbase lässt sich auf zwei ver- schiedene Arten montieren.

  • Page 10: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor

    Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.

  • Page 11: Anschluss Ans Netz

    Anschluss ans Netz Schließen Sie das Gerät über den Netzstecker ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.

  • Page 12: Dmx-Gesteuerter Betrieb

    RST - Reset aktivieren Mit dieser Funktion lässt sich der Reset aktivieren. Dadurch werden die Motoren neu justiert. • Drücken Sie die Mode-Taste und wählen Sie “RST”. • Drücken Sie die Up-Taste zur Auswahl von “y” wenn Sie diese Funktion aktivieren möchten oder die Down-Taste zur Auswahl von “n”...
  • Page 13 Steuerkanal 3 - Geschwindigkeit Pan-/Tilt-Bewegung Decimal Hexad. Percentage S/F Eigenschaft 0 242 00 F2 0% 95% F Abnehmende Geschwindigkeit 243 255 F3 FF 95% 100% S Keine Funktion Steuerkanal 4 - Farb-Presets und Rainboweffekt Decimal Hexad. Percentage S/F Eigenschaft 00 06 0% 2% S RGB Modus 7 219 07 DB...

  • Page 14: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein.

  • Page 15: Sicherungswechsel

    Mindestabstand zum angestrahlten Objekt: 0,1 m Sicherung: F 2 A, 250 V Zubehör: FUTURELIGHT CP-240 Controller Best.-Nr. 51834265 FUTURELIGHT CP-512/64 Controller 16bit Best.-Nr. 51834295 FUTURELIGHT CP-1024 Controller 16bit Best.-Nr. 51834310 Wizard-512 USB DMX-Software + Interface Best.-Nr. 51860102 Wizard-1024 USB DMX-Software + Interface Best.-Nr.

  • Page 16: Introduction

    - pass this manual on to every further owner or user of the product - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a FUTURELIGHT EYE-54. You will see you have acquired a powerful and versatile device. Unpack your EYE-54.

  • Page 17: Safety Instructions

    SAFETY INSTRUCTIONS CAUTION! Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires! This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual.

  • Page 18: Operating Determinations

    running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced insulation can cause mortal electrical shock. There must never be any objects entering into the device. This is especially valid for metal parts. If any metal parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and disconnected immediately.

  • Page 19: Description Of The Device

    Make sure that the area below the installation place is blocked when rigging, derigging or servicing the fixture. For overhead use (mounting height >100 cm), always fix the fixture with an appropriate safety-rope. Fix the safety-rope at the correct fixation points only. The safety-rope must never be fixed at the transport handles! Only operate the fixture after having checked that the housing is firmly closed and all screws are tightly fastened.

  • Page 20: Overview

    Overview (1) Projector head (2) LEDs (3) Yoke (4) Base (5) Foot (6) DMX-Out socket (12) Control LED (7) DMX-In socket (13) Up-button (8) Carrying handle (14) Down-button (9) Display (15) Power switch (10) Mode-button (16) Fuseholder (11) Enter-button (17) Power supply 20/28 00036119.DOC, Version 1.2...

  • Page 21: Installation

    INSTALLATION Rigging The installation of the projector has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails.
  • Page 22 The fixture’s base enables to be mounted in two ways. The Moving-Head can be placed directly on the stage floor or rigged in any orientation on a truss without altering its operation characteristics (see the drawing). For overhead use (mounting height >100 cm), always install an appropriate safety bond. You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56926, shackles complying with DIN EN...

  • Page 23: Dmx-512 Connection / Connection Between Fixtures

    DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a stereo shielded cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another.

  • Page 24: Connection With The Mains

    Connection with the mains Connect the device to the mains with the power-plug. The occupation of the connection-cables is as follows: Cable International Brown Live Blue Neutral Yellow/Green Earth The earth has to be connected! If the device will be directly connected with the local power supply network, a disconnection switch with a minimum opening of 3 mm at every pole has to be included in the permanent electrical installation.

  • Page 25: Dmx-Controlled Operation

    RST - Reset Function This option enables the EYE-54 to index all effects (functions) and return to their standard positions. • Press the Mode button and select „RST“. • Press the Up button to select “y” if you wish to enable this function or press the Down button to select “n”...
  • Page 26 Control-channel 3 - Pan/Tilt-speed Decimal Hexad. Percentage S/F Feature 0 242 00 F2 0% 95% F Decreasing speed 243 255 F3 FF 95% 100% S No function Control-channel 4 - Color presets and rainbow effect Decimal Hexad. Percentage S/F Feature 00 06 0% 2% S RGB Mode...

  • Page 27: Cleaning And Maintenance

    CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year.

  • Page 28: Technical Specifications

    0.1 m Fuse: F 2 A, 250 V Accessory: FUTURELIGHT CP-240 controller No. 51834265 FUTURELIGHT CP-512/64 controller 16bit No. 51834295 FUTURELIGHT CP-1024 controller 16bit No. 51834310 Wizard-512 USB DMX software + interface No. 51860102 Wizard-1024 USB DMX software + interface No.
