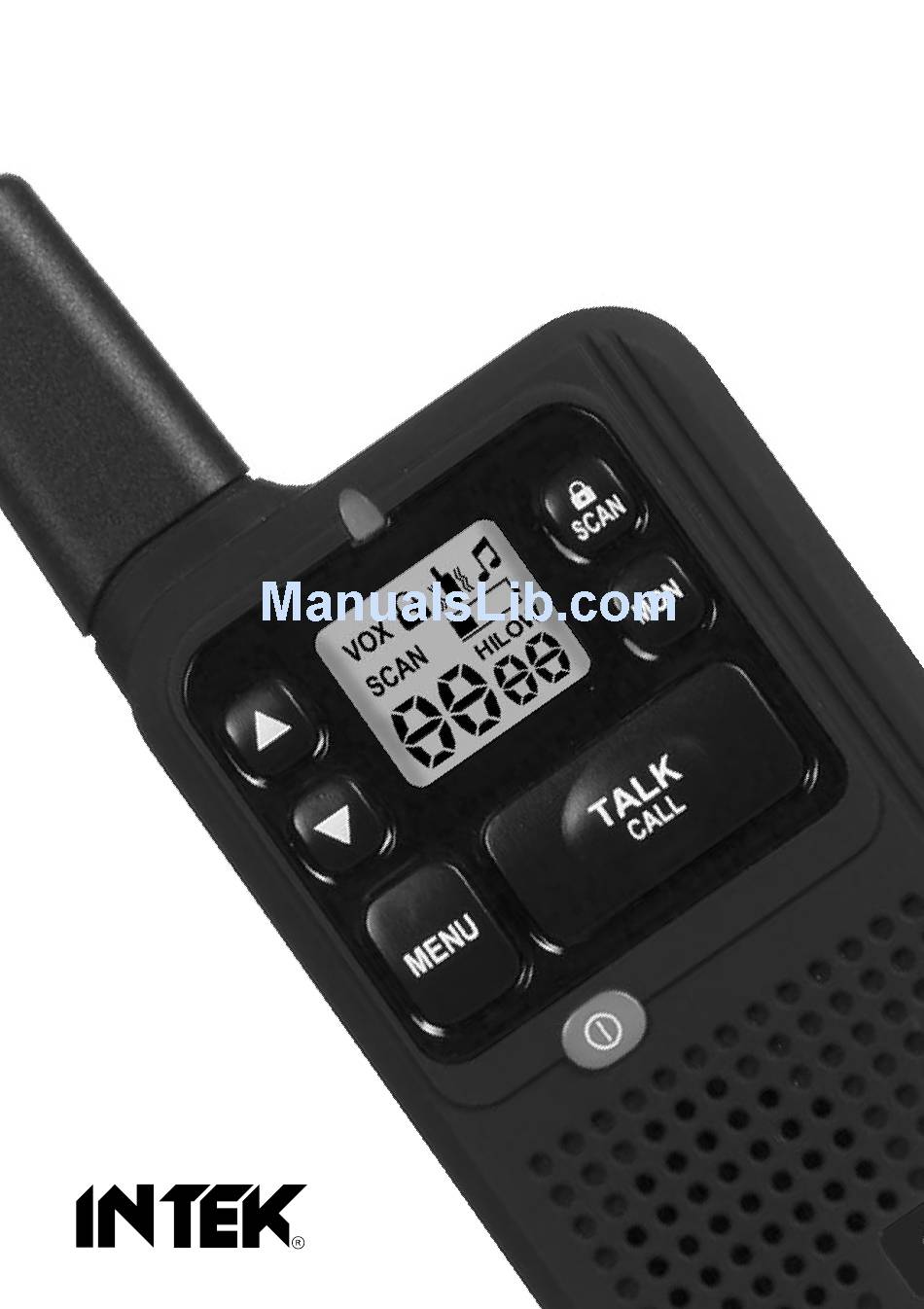

  • Page 1 SL-02 MULTISTANDARD UHF HANHDELD TRANSCEIVER (PMR446 / LPD433 BANDS) OWNER'S MANUAL MANUALE DI ISTRUZIONI...

  • Page 2: Table Of Contents

    Index Index................................1 Introduction ............................2-3 Contents of Package ..........................3 Controls and Indicators ........................3-5 Battery Installation............................ 6 Battery Operation / Battery Charging ..................... 7 Operation.............................. 7-13 Specifications............................13 Optional Accessories ..........................13 Important Informations........................... 14 Declaration of Conformity........................15 User Information .............................

  • Page 3: Introduction

    Applications The SL-02 is a lightweight, pocket size, compact and very slim design two-way communication device, operating on the PMR 446 MHz and on the LPD 433 MHz European bands. Radio must be operated on the band (PMR446 or LPD433) and on the channels allowed in the country where the product is been used, in accordance with the local regulations.

  • Page 4: Contents Of Package

    Introduction - Contents of Package - Controls and Indicators 3 Selectable Call Tone Melodies Last Used Channel Memory TX LED Indicator LCD Display Battery Status / Charge Indicator External Earset-Microphone Jack Wall Charger Jack Vibrator Alert (for silent use) Lithium Ion Battery Pack (720 mAh) Included Contents of Package Please carefully check that the package contains the following items : 2 x Main Unit (Radio)

  • Page 5: Controls And Indicators

    Controls and Indicators Antenna High efficency antenna. TX LED indicator This green LED Indicator is lighted when radio is in transmit mode. SCAN / LOCK Key SCAN Shortly press the SCAN / LOCK (3) key to start the channels scanning (refer to AUTOMATIC CHANNEL SCANNING at page 12).

  • Page 6: Controls And Indicators

    Controls and Indicators LCD Display LOCK Icon The LOCK Icon (A) is lighted when the Keypad Lock function has been enabled. VIBRATE MODE Icon This icon is lighted when the unit is in Vibrate-Alert mode. (Please refer to VIBRATE ALERT SETTING at page 12). Roger Beep Icon The Roger Beep Icon (D) is lighted when the Roger Beep function is enabled.

  • Page 7: Battery Installation

    Battery Installation Battery Installation The radio is powered by a Lithium-Ion Battery. The battery is already installed in the unit, but, if replacement is needed, please refer to the following procedure : 1. Release the Cabinet Back Cover located on the rear side of the unit, by removing four (4) pieces of Screws and remove the Battery Pack from the Battery Compartment.

  • Page 8: Battery Operation / Battery Charging

    Battery Operation - Battery Charging - Operation Battery Level and Low Battery Operation The unit has a Low Battery Level icon (D) which will appear when it detects a low battery level. You should recharge the battery at this time. The Low Battery Level icon (D) will not appear on the LCD display (12) unless the unit detects that the battery is low.

  • Page 9: Operation

    Operation To communicate between two or more radios, both the channel number and the CTCSS code selections must be the same for all units. Transmitting a Call Alert Tone To transmitt a Call Alert Tone, press the TALK/CALL key (5) twice in rapid action. The Call Alert Tone will be automatically transmitted for a fixed length of time.
  • Page 10 Operation MENU OPERATION Navigating through the Menu To access the several advanced features, the radio has a convenient Menu program. 1. To enter the Menu Mode/Program, press the MENU key (9) briefly. A key beep will be locally generated when the Menu Mode is engaged.
  • Page 11 Operation PMR Channels FREQ. FREQ. FREQ. FREQ. 446.00625 446.03125 446.05625 446.08125 446.01875 446.04375 446.06875 446.09375 LPD Channels FREQ. FREQ. FREQ. FREQ. 433.07500 433.52500 433.97500 434.42500 433.10000 433.55000 434.00000 434.45000 433.57500 434.02500 434.47500 433.12500 433.15000 433.60000 434.05000 434.50000 433.17500 433.62500 434.07500 434.52500 433.65000 434.10000...
  • Page 12 Operation Selecting a CTCSS code of OF will disable the CTCSS feature. To communicate between two or more radios, both the channel and CTCSS code selections must be the same. To communicate with other models and brands of radios, the actual radio frequency and CTCSS frequency must be matched. The frequency chart and CTCSS Code chart are included to help with this selection.
  • Page 13 Operation Roger Beep Tone Setting The radio is equipped with a user selectable Roger Beep Tone feature, which enables you to send a Beep Tone at the end of each transmission after every release of the TALK/CALL Key (5). This will prompt any receiving unit that your transmission has ended.

  • Page 14: Specifications

    Operation - Specifications - Optional Accessories Auto Squelch Your radio is equipped with an automatic Squelch system that automatically cuts off weak transmissions and unwanted noise due to terrain conditions and range limitations. By pressing the MON Key (4), the Squelch function will be disabled and you will hear the background noise or any weak signal.

  • Page 15: Important Informations

    Important Informations Important Informations Important ! Changes or modifications to this product could void your authority to operate this unit. Your radio is produced and factory set to transmit a regulated signal on an assigned frequency. It is against the law to alter or adjust the settings inside the radio to exceed those limitations.

  • Page 16: Declaration Of Conformity

    (to EC Directive 2006/95, 2004/108, 99/5) DECLARATION OF CONFORMITY With the present declaration, we certify that the following products : INTEK SL-02 comply with all the technical regulations applicable to the above mentioned products in accordance with the EC Directives 2006/95/EC, 2004/108/EC, 99/5/EC.

  • Page 17: Notes

    Notes - 16 -...

  • Page 18: Indice

    Indice Indice ................17 Introduzione .

  • Page 19: Introduzione

    Congratulazioni ! Congratulazioni per aver scelto ed acquistato un prodotto di qualità INTEK. Con un uso corretto e seguendo il set-up e le istruzioni d’ uso in questo Manuale di Istruzioni, questo apparecchio vi garantirà un servizio senza problemi per molti anni.

  • Page 20: Contenuto Della Confezione

    Introduzione - Contenuto della Confezione - Comandi e indicatori Memoria delle Combinazioni Canale / CTCSS 3 Diversi Toni Musicali di Chiamata Indicatore LED di trasmissione Display LCD Indicatore di Livello Batteria / Indicatore di ricarica Presa per Microfono Auricolare Esterno / Ricarica Avviso di chiamata silenzioso a vibrazione Batteria agli ioni di Litio (720mAh) incorporata Contenuto della confezione...

  • Page 21: Descrizione Dei Comandi E Indicatori

    Descrizione dei comandi e indicatori Antenna Antenna ad alto rendimento. Indicatore LED TX Indicatore LED luminoso di colore verde, è acceso quando il ricetrasmettitore è in modalità trasmissione. SCAN / LOCK Key SCAN Premere brevemente questo tasto per attivare la scansione automatica dei canali (vedi paragrafo SCANSIONE AUTOMATICA a pag.
  • Page 22 Descrizione dei comandi e indicatori Display LCD Icona LOCK L' cona LOCK (A) è accesa quando la funzione di blocco tastiera è attiva. Icona VIBRAZIONE L' icona VIBRAZIONE (B) è accesa quando è attivo l' allarme Vibrazione. (vedi paragrafo IMPOSTAZIONE DELLA FUNZIONE VIBRAZIONE a pag.

  • Page 23: Installazione Della Batteria

    Installazione della batteria Installazione della Batteria La radio è alimentata tramite una batteria agli Ioni di Litio. La batteria è già installata nella radio, ma in caso di necessità di sostituzione, procedere come segue : 1. Rimuovere il pannello posteriore della radio, svitando le quattro viti poste su di esso, togliere il pannello ed estrarre il pacco batteria.

  • Page 24: Utilizzo Della Batteria

    Utilizzo della batteria - Funzionamento Livello Batteria e Funzionamento con Batteria Scarica La radio ha un indicatore di livello di batteria scarica (Low Battery) (D); il simbolo appare sul display LCD (12) quando lo stato di carica della batteria è insufficiente. E' necessario a questo punto ricaricare la batteria. Il simbolo non apparirà...

  • Page 25: Funzionamento

    Funzionamento Inviare una Tonalità di Chiamata Per inviare una tonalità di chiamata CALL ALERT, premere due volte in rapida sequenza il tasto TALK/CALL (5). La Tonalità Call Alert sarà automaticamente trasmessa per una durata di alcuni secondi. Durante la trasmissione, l’...
  • Page 26 Funzionamento UTILIZZO DEL MENU Navigare attraverso il Menu Per accedere alle varie funzioni disponibili, la radio è dotata di un apposito Menu. 1. Per entrare nella modalità Menu, premere l tasto MENU (9). Un tono beep sarà prodotto quando la modalità Menu è...
  • Page 27 Funzionamento Canali PMR FREQ. FREQ. FREQ. FREQ. 446.03125 446.05625 446.08125 446.00625 446.04375 446.06875 446.09375 446.01875 Canali LPD FREQ. FREQ. FREQ. FREQ. 433.52500 433.97500 434.42500 433.07500 433.10000 433.55000 434.00000 434.45000 433.57500 434.02500 434.47500 433.12500 433.15000 433.60000 434.05000 434.50000 433.62500 434.07500 434.52500 433.17500 433.20000 433.65000...
  • Page 28 Funzionamento Note : Selezionando il codice CTCSS oF, la funzione CTCSS sarà disattivata. Per comunicare tra due o più radio, le selezioni del canale e del codice CTCSS devono essere le stesse. Per comunicare con altri modelli e marchi di radio, l’...
  • Page 29 Funzionamento Impostazione della funzione Roger Beep Questa funzione permette di inviare automaticamente una nota musicale quando viene rilasciato il tasto TALK/CALL (5). Questo avviso musicale conferma al vostro corrispondente che la vostra trasmissione è finita. Per impostare la funzione Roger Beep, eseguire le seguenti operazioni : 1.

  • Page 30: Specifiche Tecniche

    Funzionamento - Specifiche Tecniche - Accessori Opzionali Auto Squelch La radio dispone di un sistema di silenziamento automatico (SQUELCH) che, in assenza di segnale, toglie automaticamente il rumore di fondo o i segnali troppo deboli, a causa delle condizioni ambientali o di portata. Premendo il tasto MON (4), lo Squelch viene disattivato ed è...

  • Page 31: Altre Informazioni

    Altre informazioni Informazioni Importanti Importante ! Modifiche o interventi sulla radio possono farvi perdere la vostra autorizzazione ad utilizzare il prodotto. Questa ricetrasmittente è progettata per trasmettere un segnale regolato su specifiche frequenze assegnate. E' una violazione della legge modificare i settaggi o le regolazioni interne della radio per eccedere questi limiti. Qualsiasi regolazione o intervento tecnico sul prodotto deve essere effettuata unicamente da un tecnico qualificato o da un centro di servizio autorizzato.

  • Page 32: Avvertenze Importanti

    Avvertenze Importanti - Avviso agli utenti - Garanzia Limitata Avvertenze Importanti ! QUESTO PRODOTTO E' DESTINATO AL MERCATO ITALIANO E PERTANTO L' IMPIEGO DELLO STESSO E' SOGGETTO ALLE NORME DI LEGGE IN VIGORE IN ITALIA. Nella maggior parte dei paesi CEE, l' impiego di ricetrasmettitori LPD e PMR 446 è libero, in conformità con le direttive CEE e l' utente non é...

  • Page 33: Dichiarazione Di Conformità

    SL-02 Data: N. di serie : Timbro e firma del rivenditore Prodotto importato e distribuito da INTEK S.R.L. Via G. Marconi, 16 - 20090 Segrate (MI) - Tel. 02-26950451 - Fax. 02-26952185 www.intek-com.it / e-mail : intek.com@intek-com.it - 32 -...

  • Page 34: Note

    Note - 33 -...
  • Page 35 Note - 34 -...
  • Page 36 PRINTED IN CHINA...
