Summary of Contents for RCF PR4092

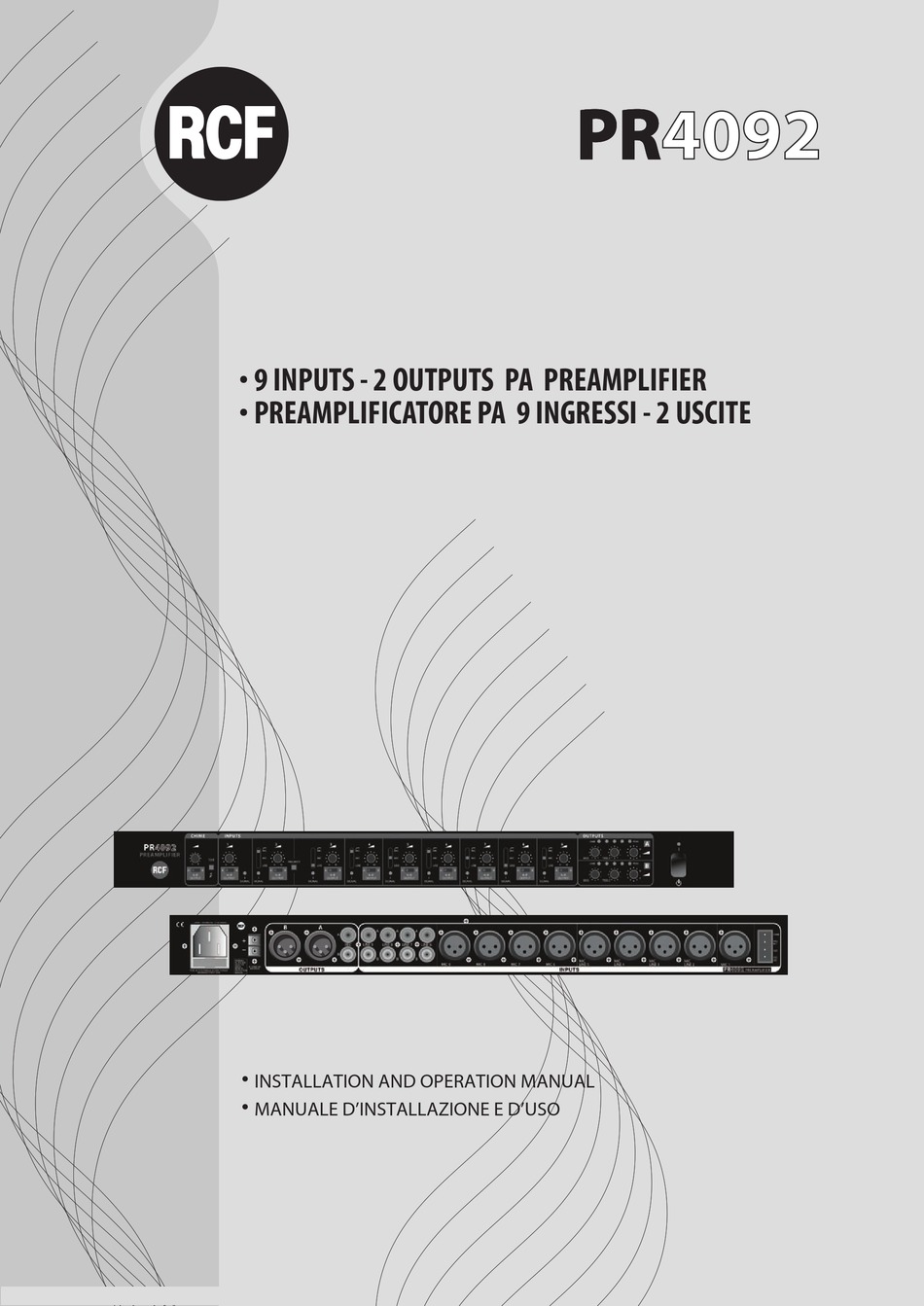

- Page 1 � � ������ � � ������� �� ������������ � ���������������� �� � �������� � � ������ � ������������ ��� ��������� ������ � ������� ��������������� � �����...
-
Page 3: Avvertenze Per La Sicurezza
L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità. ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo prodotto alla pioggia o all’umidità... -
Page 4: Note Importanti
Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc., al quale è ancorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore. -
Page 5: Caratteristiche Principali
RCF S.p.A. Vi ringrazia per l’acquisto di questo prodotto, realizzato in modo da garantirne l’affidabilità e prestazioni elevate. Il preamplificatore PR 4092 è stato espressamente studiato per la diffusione di annunci e/o programmi musicali in tutti i sistemi audio ad indirizzo pubblico. -
Page 6: Pannello Posteriore
3. SELETTORE USCITA (chime, ingressi 1 ÷ 9) Permette di indirizzare il segnale solo verso l’uscita “A” , solo l’uscita “B” od entrambe. Nota: la funzione priorità (ingressi 1,2,3) è attiva solo sull’uscita selezionata. Può accadere che sorgenti assegnate ad una uscita siano presenti con segnale residuo sull’altra uscita quando è... -
Page 7: Installazione
11. USCITE AUDIO PRINCIPALI “A” E “B” Uscite audio bilanciate con connettori XLR 12. USCITE AUDIO “REC”“A” E “B” Uscite (sbilanciate, con connettori RCA) dedicate al collegamento di un registratore (o un’altra apparecchiatura). NOTA: il livello del segnale non è regolato dai controlli di volume delle uscite principali. 13. -
Page 8: Dati Tecnici
ALIMENTAZIONE IN CORRENTE CONTINUA ATTENZIONE Quando l’apparecchio viene alimentato in corrente continua non scollegare il cavo di alimentazione, per mantenere il collegamento a terra. L’apparecchio non è provvisto di un dispositivo per la ricarica dell’eventuale batteria di alimentazione, per cui è opportuno prevedere un apparecchio adeguato. DATI TECNICI INGRESSI –... - Page 9 SEZIONE RISERVATA AI CENTRI DI ASSISTENZA RCF ATTENZIONE Le operazioni descritte in questa sezione sono indirizzate esclusivamente ai CENTRI DI ASSISTENZA RCF S.p.A.. Le informazioni che seguono NON INTERESSANO L’UTENTE che può tralasciarne la lettura. Prima di effettuare le operazioni descritte in questa sezione è indispensabile scollegare il cavo di alimentazione dalla rete in corrente alternata.
- Page 10 Fig./Abb. x - Collegamento alla presa XLR (segnale bilanciato) Fig./Abb. x - Collegamento alla presa XLR (segnale sbilanciato) Fig./Abb. x - Collegamento delle spine RCA Collegamento alle uscite audio principali (spina XLR, segnale bilanciato)
- Page 11 Attivazione CHIME tramite contatto Attivazione priorità ingresso 1 tramite contatto Alimentazione per LED...
-
Page 13: Important Notes
RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product. WARNING To prevent the risk of fire or electric shock, never expose this product to rain or... -
Page 14: Operating Precautions
(screw anchors, screws, brackets not supplied by RCF etc.), which must guarantee the security of the system / installation over time, also considering, for example, the mechanical vibrations normally generated by transducers. -
Page 15: Main Characteristics
RCF S.p.A. would like to thank you for having purchased this product, which has been designed to guarantee reliability and high performance. The PR 4092 preamplifier has been specifically designed for the public broadcasting of announcements and/or musical programs in all audio systems. Each of the 9 inputs can be sent to output “A”... -
Page 16: Audio-Output Controls
4. SIGNAL-PRESENCE INDICATOR (green LED; inputs 1Ö9). Lights up in the presence of an input signal. 5. MIC. / LINE LEVEL SELECTOR (inputs 2Ö9) The selector has 3 positions: • MIC: microphone signal with high-pass filter inserted (cut-off frequency: 300 Hz) •... -
Page 17: Installation
13. HIGH-LEVEL (“LINE”) AUDIO INPUTS 6÷9 Double-line inputs (RCA connectors for stereo music sources) with –10dBu (245 mV) sensitivity. The right and left channels are combined, resulting in a single mono signal that can be directed to one or both the audio outputs. 14. -
Page 18: Technical Data
TECHNICAL DATA INPUTS – SENSITIVITY, IMPEDANCE MIC (XLR): - 50 dBu (2,45 mV), 5 kΩ balanced LINE (XLR): -10 dBu (245 mV), 5 kΩ balanced LINE (RCA): -10 dBu (245 mV), 10 kΩ unbalanced OUTPUTS – VOLTAGE, IMPEDANCE MASTER 1,2: nor. +4 dBu (1,23 V), 200 Ω balanced REC: nor. - Page 19 SECTION RESERVED FOR RCF SERVICE CENTERS WARNING The operations described in this section are intended exclusively RCF S.p.A. SERVICE CENTERS.The following information DOES NOT CONCERN THE USER, who may omit reading Before carrying out the operations described in this section, the power-supply must be disconnected from the direct-current power source.
- Page 20 Connection to the XLR socket (balanced signal). Connection to the XLR socket (unbalanced signal). Connection of the RCA plugs. Connection to the main audio outputs (XLR plug, balanced signal.
- Page 21 CHIME activation by means of contact. Input 1 priority activation by means of contact. LED feed...
- Page 22 CHIME INPUTS PREAMPLIFIER TEST PRIORITY LINE LINE LINE LINE OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT SIGNAL SIGNAL SIGNAL SIGNAL SIGNAL...
- Page 23 OUTPUTS -20dB PEAK BASS TREBLE -20dB PEAK LINE LINE LINE LINE OUTPUT OUTPUT OUTPUT OUTPUT BASS TREBLE SIGNAL SIGNAL SIGNAL SIGNAL Message player...
- Page 24 ��� ��� ��� ���������� �� � ����� ��������� ������ ������ � ����� ����� ��� ���� ������ ���� ��� ���� ������ ������� ����������� ���������� ������ �������� ������ ��� ���������� ��� ������ �������� ��� ����� �� ���� ������������� ������� ����� ������� ����� ��������� ������ �� ���������� ���������C ���...
