- Page 1 OWNER MANUAL MANUALE D’USO UP 1121 - AMPLIFICATORE (UNITÀ DI POTENZA) - POWER AMPLIFIER...
-
Page 3: Table Of Contents
INDEX INDICE ENGLISH SAFETY PRECAUTIONS DESCRIPTION INSTALLATION INTO 19” RACK CABINETS FRONT PANEL REAR PANEL LOUDSPEAKER CONNECTION SPECIFICATIONS ITALIANO AVVERTENZE PER LA SICUREZZA DESCRIZIONE INSTALLAZIONE NEI RACK DA 19” PANNELLO FRONTALE PANNELLO POSTERIORE COLLEGAMENTO DEI DIFFUSORI ACUSTICI SPECIFICATIONS... -
Page 4: Safety Precautions
The manual is to be considered an integral part of this product and must accompany it when it changes ownership as a reference for correct installation and use as well as for the safety precautions. RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product. WARNING WARNING: To prevent the risk of fire or electric shock, never expose this product to rain or humidity. - Page 5 (wall plugs, screws, brackets not supplied by RCF etc.), which must guarantee the security of the system / installation over time, also considering, for example, the mechanical vibrations normally generated by transducers.
-
Page 6: Description

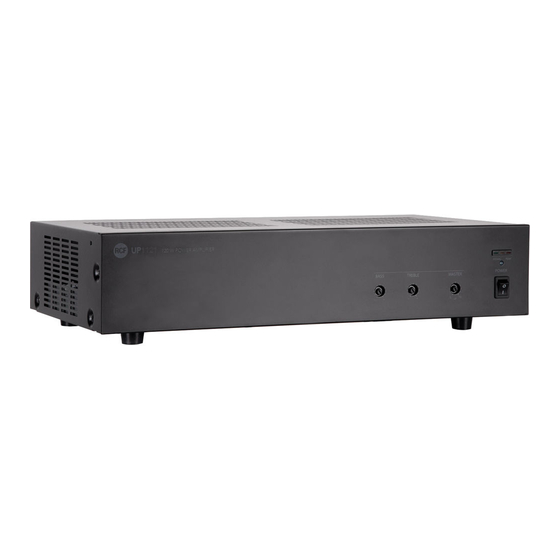

DESIGNED TO GUARANTEE RELIABILITY AND HIGH PERFORMANCES. DESCRIPTION UP 1121 is a 120 W power amplifier having a single balanced ‘line’ level audio input. The amplifier output is available either for low impedance loudspeakers (min. 4 Ω) or 100 – 70 V constant voltage line (for loudspeakers having 100 – 70 V transformers). -
Page 7: Rear Panel
REAR PANEL } { P 9 Balanced 'line' level AUDIO INPUT (terminal strip): GND ground – cold he balanced connection is always preferable especially with cables longer than meters If necessary, short the '–' and 'ground' contacts to get an unbalanced connection: signal –... -
Page 8: Loudspeaker Connection
LOUDSPEAKER CONNECTION Use 1 output only (among the 3 available: 100 V, 70 V, 4 Ω). 100 / 70 V CONSTANT VOLTAGE OUTPUTS - Each loudspeaker shall have a line transformer with the input voltage equal to the line voltage (100 / 70 V). - The loudspeaker total power shall not be higher than the amplifier maximum power. -
Page 9: Specifications
SPECIFICATIONS AMPLIFIER TYPE Analogue MAX. OUTPUT POWER 120 W FREQUENCY RESPONSE 60 Hz ÷ 15 kHz DISTORTION (AT MAX. POWER) < 1.5% INPUT SENSITIVITY 1 V (+ 2 dBu) INPUT IMPEDANCE 10 kΩ (balanced) 100 V (83 Ω) – 70 V (42 Ω) AMPLIFIER OUTPUT TO LOUDSPEAKERS –... -
Page 10: Avvertenze Per La Sicurezza
L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.. ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo ATTENZIONE prodotto alla pioggia o all’umidità. - Page 11 Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc., al quale è ancorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.
-
Page 12: Descrizione
IN MODO DA GARANTIRNE L’AFFIDABILITÀ E PRESTAZIONI ELEVATE. DESCRIZIONE UP 1121 è un amplificatore con potenza 120 W avente un singolo ingresso bilanciato a livello “linea”. L’uscita per diffusori acustici è disponibile sia a bassa impedenza (min. 4 Ω) oppure a tensione costante 100 –... -
Page 13: Pannello Posteriore
PANNELLO POSTERIORE } { P 9 Morsettiera AUDIO INPUT dell’ingresso audio (bilanciato ed a livello “linea”): polo positivo massa – polo negativo l collegamento bilanciato È sempre preferibile soprattutto con cavi più lunghi di metri Se necessario, cortocircuitare i contatti “–” e “ground” per ottenere un collegamento sbilanciato: segnale –... -
Page 14: Collegamento Dei Diffusori Acustici
COLLEGAMENTO DEI DIFFUSORI ACUSTICI Utilizzare una sola uscita tra le 3 disponibili: 100 V, 70 V, 4 Ω. USCITE A TENSIONE COSTANTE 70 / 100 V - Ogni diffusore deve avere un trasformatore di linea con tensione d’ingresso uguale a quella della linea (70 / 100 V). -
Page 15: Specifications
SPECIFICATIONS TIPO DI AMPLIFICATORE Analogico POTENZA NOMINALE D’USCITA 120 W RISPOSTA IN FREQUENZA 60 Hz ÷ 15 kHz DISTORSIONE (ALLA POTENZA NOMINALE) < 1,5% SENSIBILITÀ INGRESSO AUDIO 1 V (+ 2 dBu) IMPEDENZA INGRESSO AUDIO 10 kΩ (bilanciato) 100 V (83 Ω) – 70 V (42 Ω) USCITA AMPLIFICATA PER DIFFUSORI –... - Page 16 HEADQUARTERS: RCF S.p.A. Italy tel. +39 0522 274 411 e-mail: info@rcf.it RCF UK tel. 0844 745 1234 Int. +44 870 626 3142 e-mail: info@rcfaudio.co.uk RCF France tel. +33 1 49 01 02 31 e-mail: france@rcf.it RCF Germany tel. +49 2203 925370 e-mail: germany@rcf.it...
