Sony XM-DS1300P5 Operating Instructions

Monaural power amplifier
Hide thumbs

Advertisement

Quick Links

Features
Caractéristiques
•Maximum power output of 800 W (at 2 Ω).
•Puissance de sortie maximale de 800 W (à 2 Ω).
•Class D Technology*
•Technologie de classe D*
•This Power Amplifier is designed to be used
•Cet amplificateur de puissance est conçu
with subwoofers only.
uniquement pour un caisson de graves.
•Direct connection can be made with the speaker
•Une connexion directe est possible avec la sortie
output of your car audio unit if it is not
haut-parleur de votre auto-radio si celle-ci n'est
equipped with a line output (High level input
pas équipée d'une sortie de ligne (connexion
connection).
d'entrée haut niveau).
•Built in variable LPF (Low-pass filter),
•Filtre passe-bas intégré (LPF), filtre subsonique
subsonicfilter (OFF/ON,15 Hz), and low boost
(OFF/ON,15 Hz) et circuit à faible
circuit.
amplification.
•Protection circuit and indicator provided.
•Avec circuit et indicateur de protection.
•Two speakers terminals for parallel subwoofer
•Deux bornes de haut-parleurs ajoutées pour des
connections.
raccordements en parallèle.
* Class D Technology
* Technologie de classe D
The Class D Technology is a method to convert and
La technologie de classe D est une méthode
amplify music signals with MOSFETs to high speed
permettant de convertir et d'amplifier des signaux
pulse signals.
musicaux grâce à des MOSFET pour obtenir des
Furthermore, it features high efficiency and low
signaux par impulsion à grande vitesse.
heat generation.
De plus, cette génération d'appareils allie efficacité
de haut niveau et un faible dégagement de
chaleur.

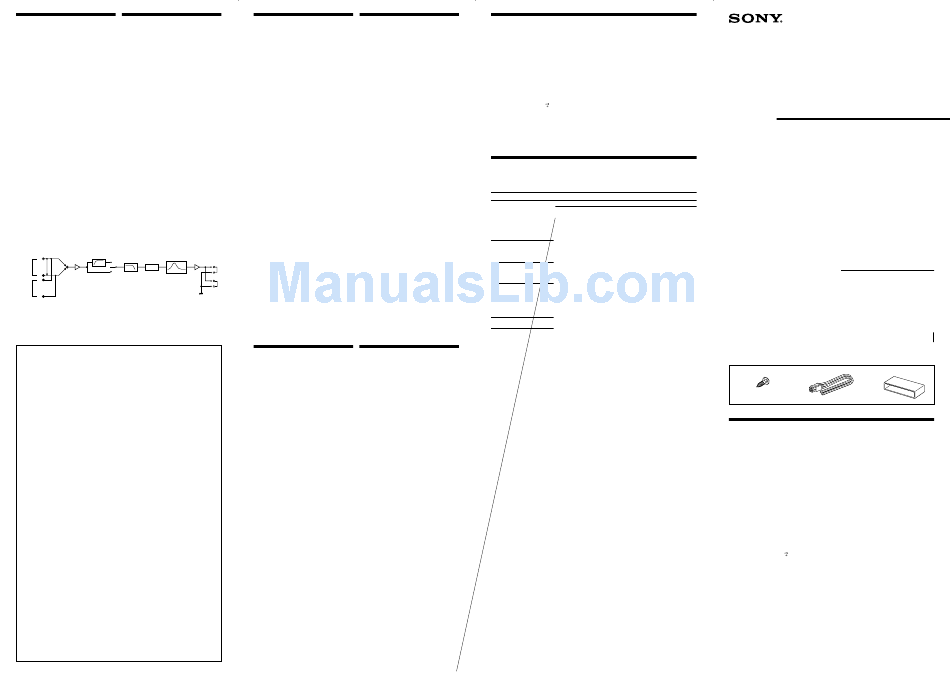

SUBSONIC FILTER
Lch
ON
Buffer
LPF
INPUT
LEVEL
LOW BOOST
OFF
Rch
Lch
THROUGH
OUT
Rch
c7.469 m1440.855 508.145 ghcurely cwire id.
Location and Function
Emplacement et
of Controls
fonction des commandes
1 POWER/PROTECTOR indicator
1 Indicateur POWER/PROTECTOR
Lights up in green during operation.
S'allume en vert en cours de fonctionnement.
When the PROTECTOR is activated the
Lorsque PROTECTOR est activé, le voyant
indicator will change from green to red.
passe du vert au rouge.
When the PROTECTOR is activated refer to
Lorsque PROTECTOR est activé, reportez-
the TroubleShooting Guide.
vous au guide de dépannage.
2 Commandes de réglage de la fréquence de
2 Cut-off frequency adjustment control
coupure
Sets the cut-off frequency (50 – 300 Hz) for
Règle la fréquence de coupure (50 – 300 Hz)
the low-pass filters.
pour les filtres passe-bas.
3 LOW BOOST level control
3 Commande de niveau LOW BOOST
Turn this control to boost the frequencies
Tournez cette commande pour amplifier les
around 40 Hz to a maximum of 10 dB.
fréquences autour de 40 Hz à un maximum
4 LEVEL adjustment control
de 10 dB.
The input level can be adjusted with this
4 Commande de réglage LEVEL
control. Turn it in the clockwise direction
Le niveau d'entrée peut se régler avec cette
when the output level of the car audio unit
commande. Tournez cette commande dans le
seems low.
sens des aiguilles d'une montre lorsque le
5 SUBSONIC FILTER switch
niveau de sortie de l'auto-radio semble faible.
When the SUBSONIC FILTER switch is set to
5 Commutateur SUBSONIC FILTER
ON, the subsonicfilter (15 Hz) is effective.
Lorsque le commutateur SUBSONIC FILTER
est réglé sur ON, le filtre subsonique (15 Hz)
est activé.
Power
AMP
Installation
Installation
Before Installation
Avant l'installation
• Mount the unit either inside the trunk or under a
• Installez l'appareil dans le coffre ou sous un siège.
seat.
• Choisissez un endroit de montage judicieux pour
• Choose the mounting location carefully so the unit
que l'appareil ne gêne pas les mouvements
will not interfere with the normal movements of
naturels du conducteur et pour qu'il ne soit pas
the driver and it will not be exposed to direct
exposé aux rayons directs du soleil ou à proximité
sunlight or hot air from the heater.
d'une bouche d'air chaud.
• Do not install the unit under the floor carpet,
• N'installez pas l'appareil sous le tapis de sol, car
where the heat dissipation from the unit will be
cela empêcherait la dissipation de chaleur de
considerably impaired.
l'appareil.
First, place the unit where you plan to install it, and
Tout d'abord, mettez l'appareil où vous prévoyez de
mark the positions of the four screw holes on the
l'installer et tracez les quatre trous de vis sur la
surface of the mounting board (not supplied). Then
surface de la plaque de montage (non fournie).
drill the holes approximately 3 mm (
1
/
in.) in
Percez ensuite les trous selon un diamètre d'environ
8
diameter and mount the unit onto the board with
3 mm (
1
/
the supplied mounting screws. The supplied
avec les vis de montage fournies. Les vis de montage
mounting screws are 15 mm (
19
/
in.) long.
fournies font 15 mm (
32
Therefore, make sure that the mounting board is
conséquent, assurez-vous que la plaque de montage
thicker than 15 mm (
19
/
in.).
fait plus de 15 mm (
32
Spécifications
Circuiterie
Technologie de classe D
Alimentation par impulsions
Entrées
Prises à broche RCA
Connecteur d'entrée haut niveau
Sorties
Bornes de haut-parleurs
Prises à broches à sortie directe
Impédance appropriée pour les enceintes
2 – 8 Ω
Sorties maximales 400 W (à 4 Ω)
800 W (à 2 Ω)
Sorties nominales (tension d'alimentation à 14,4 V)
200 W (20 Hz – 300 Hz, 0,2 % THD,
à 4 Ω)
400 W (20 Hz – 300 Hz, 0,6 % THD,
à 2 Ω)
Réponse en fréquence
5 – 300 Hz (
dB)
Distorsion harmonique
0,06 % ou inférieure (à 100 Hz,
4 Ω)
Plage de réglage du niveau d'entrée
0,3 – 6,0 V (prises à broche RCA)
1,2 – 12,0 V (entrée haut niveau)
Troubleshooting Guide
The following checklist will assist in the correction of most problems which you may encounter with your
unit.
Before going through the checklist below, refer to the connection and operating procedures.
Problem
Cause/Solution
The POWER/PROTECTOR
The fuse is blown. t Replace all fuses with a new one.
indicator does not light up.
The ground wire is not securely connected.
t Fasten the ground wire securely to a metal point of the car.
The POWER/PROTECTOR
indicator will change from green
to red.
• The unit becomes abnormally
hot.
• The sound is interrupted.
Alternator noise is heard.
The sound is too low.
po) et installez l'appareil sur la plaque
8
19
/
po) de long. Par
32
19
/
po) d'épaisseur.
32
Filtre subsonique 15 Hz, – 12 dB/oct
Filtre passe-bas
50 – 300 Hz, – 12 dB/oct
Amplification de basses fréquences
0 – 10 dB (40 Hz)
Alimentation
Batterie de voiture, courant continu
12 V (masse négative)
Tension d'alimentation
10,5 – 16 V
à la sortie nominale : 50 A (à 2 Ω)
Courant
Entrée de télécommande : 2 mA
Approx. 295 × 57 × 290 mm
Dimensions
× 2
× 11
(11
5
/
1
/
1
/
po) (l/h/p)
8
4
2
MONAURAL
parties saillantes et commandes
non comprises
Poids
Approx. 2,8 kg (6 liv 3 on) sans les
accessoires
Power Amplifier
Accessoires fournis
Vis de montage (5)
Cordon d'entrée haut niveau (1)
Cache de protection (1)
La conception et les spécifications sont sujettes à
modifications sans préavis.
Operating Instructions
Mode d'emploi
Owner's Record
The model and serial numbers are located on the bottom of the unit.
Record the serial number in the space provided below.
Refer to these numbers whenever you call upon your Sony dealer regarding this product.
Model No. XM-DS1300P5 Serial No.
XM-DS1300P5
2004 Sony Corporation
Parts for Installation and Connections
Pièces destinées à l'installation et aux raccordements
1
ø 5 × 15
(× 5)
Specifications
AUDIO POWER SPECIFICATIONS
POWER OUTPUT AND TOTAL HARMONIC DISTORTION
200 watts minimum continuous average power into 4 ohms, 20 Hz to
300 Hz with no more than 0.2% total harmonic distortion per Car
Audio Ad Hoc Committee standards.
Other Specifications
Circuit system
Class D Technology
Pulse power supply
Inputs
RCA pin jacks
High level input connector
Outputs
Speaker terminals
Through out pin jacks
Suitable speaker impedance
2 – 8 Ω
Maximum outputs 400 W (at 4 Ω)
800 W (at 2 Ω)
Rated outputs (supply voltage at 14.4 V)
200 W (20 Hz – 300 Hz, 0.2 %
THD, at 4 Ω)
400 W (20 Hz – 300 Hz, 0.6 %
THD, at 2 Ω)
Frequency response
5 – 300 Hz (
Harmonic distortion
0.06 % or less (at 100 Hz, 4 Ω)
Input level adjustment range
0.3 – 6.0 V (RCA pin jacks)
1.2 – 12.0 V (High level input)
3-265-661-11 (1)
Printed in Korea
2
3
0.2 m
Sub-sonic filter
15 Hz, – 12 dB/oct
Low-pass filter
50 – 300 Hz, – 12 dB/oct
Low boost
0 – 10 dB (40 Hz)
Power requirements
12 V DC car battery
(negative ground)
Power supply voltage
10.5 – 16 V
at rated output: 50 A (at 2 Ω)
Current drain
Remote input: 2 mA
Approx. 295 × 57 × 290 mm
Dimensions
5
× 2
1
× 11
1
(11
/
/
/
in.)
8
4
2
(w/h/d) not incl. projecting parts
and controls
Mass
Approx. 2.8 kg (6 lb. 3 oz.) not
incl. accessories
dB)
Supplied accessories
Mounting screws (5)
High level input cord (1)
Protection cap (1)
Design and specifications are subject to change
without notice.
