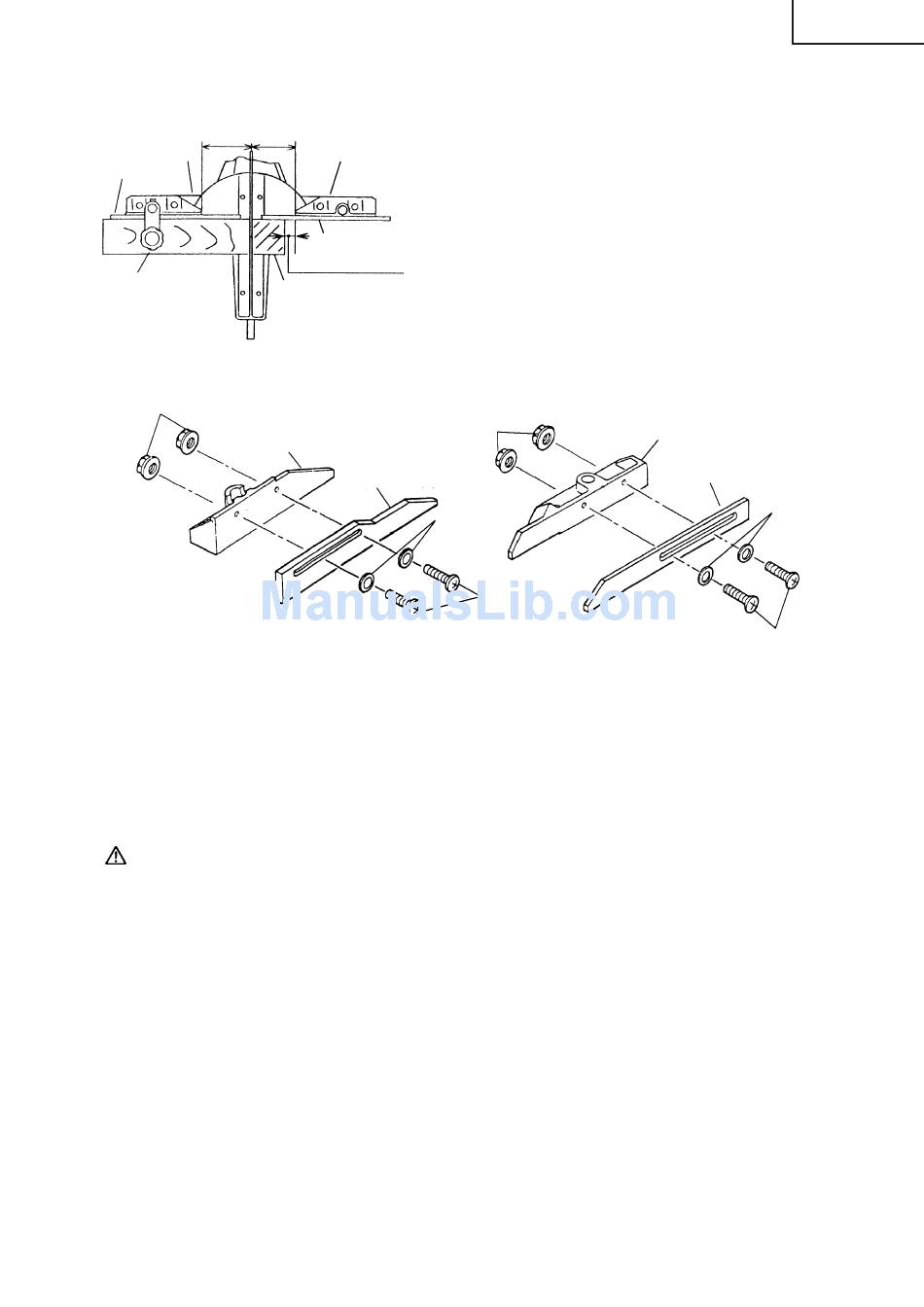

3. Utilisation de la garde de chariot (A) et de la garde de chariot (B) (Accessoire standard)
70mm (2-4/3")
Garde (B)
Garde de chariot (B)
Pièce
Fig. 19
Ecrou
(1) Mettre la garde de chariot (A) et la garde de chariot (B) sur la garde (A) et la garde (B) du socle.
(2) Pour fixer, utiliser les quatre vis à métaux avec des rondelles de nylon et des écrous comme indiqué
à la Fig. 20.
(3) Régler la garde de chariot (A) et la garde de chariot (B) de façon à stabiliser la pièce. La plage de
réglage de la garde de chariot (A) et de la garde de chariot (B) va de 0 à 77 mm (0 à 3-1/32").
(4) Vérifier que la garde de chariot (A) et la garde de chariot (B) sur la garde (A) et la garde (B) du socle
sont solidement fixées avec quatre vis à métaux de façon que la garde de chariot (A) et la garde de
chariot (B) ne bougent pas (voir Fig. 20).
ATTENTION:
La garde de chariot (A) et la garde de chariot (B) ont pour but
55mm (2-5/32")
de stabiliser les petites pièces comme indiqué sur la Fig. 19.
Garde (A)
Garde de chariot
(A)
Il faut qu'il y ait un espace entre la garde (A) et la garde (B) et
Découper le
la pièce. Le bord de la pièce ne doit pas chevaucher la garde
morceau latéral.
(A) et la garde (B)
Garde (B)
Garde de chariot
(B)
* Avant l'utilisation, vérifier que la lame n'entre pas en contact avec la garde de
chariot (A) et la garde de chariot (B). Si elle les touche, réajuster la position de la
garde de chariot (A) et de la garde de chariot (B).
* La largeur maximale de coupe en travers (biseau 0°, onglet 0°) est de 303 mm (11-
59/64").
Ecrou
Rondelle en
nylon
Vis à métaux
Fig. 20
Garde (A)
Garde de chariot
(A)
Rondelle en nylon
Vis à métaux
