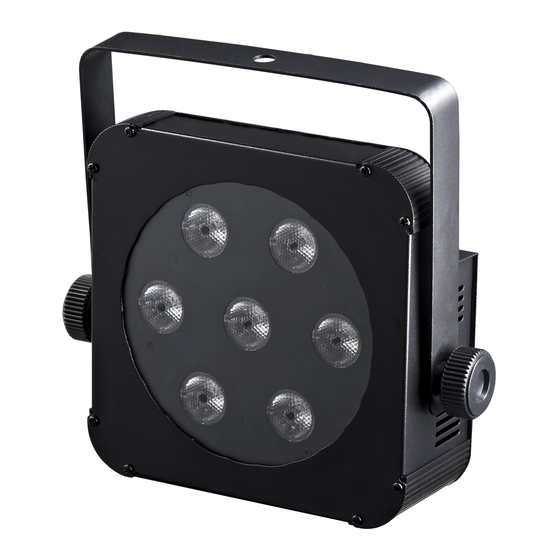

LED‐7TC
                                              User Guide
Please  read  the  instruction  carefully  before  use

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LED?7TC  and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ACME LED?7TC

Summary of Contents for ACME LED?7TC

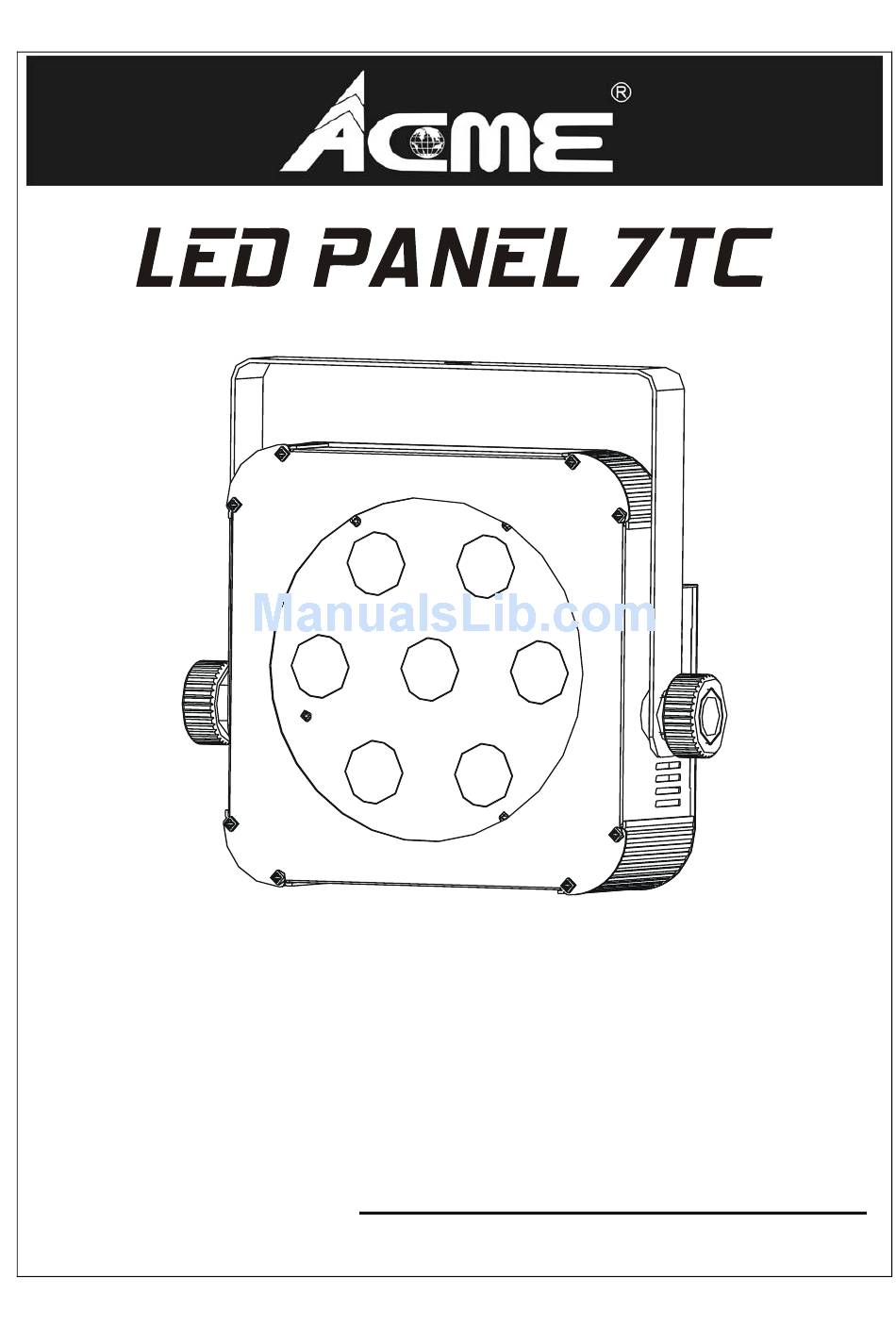

  • Page 1 LED‐7TC                                                User Guide  Please  read  the  instruction  carefully  before  use...

  • Page 2: Table Of Contents

    Contents  1. Safety Instructions....................2  2. Technical Specifications ....................3  3. Installation........................4  4. How to Set the Fixture....................4  4.1 Control Panel ......................4  4.2Main Function .....................5  5. How to Control the Unit ..................10  A. Universal DMX controller ...................10  B. Master/Slave operation..................11  C. Easy Controller (by CA‐8)..................11  6. DMX 512 Configuration ..................12  7. DMX 512 Connection....................13  8. Troubleshooting......................14  9. Cleaning And Maintenance ..................15   ...

  • Page 3: Safety Instructions

    1. Safety Instructions    Please read the instructions carefully which includes important  information about the installation, operation and maintenance.  WARNING Please keep this User Manual for future consultation. If you sell the fixture to another user, be  sure that they also receive this instruction booklet.  Unpack and check carefully there is no transportation damage before using the fixture.  Before  operating,  ensure  that  the  voltage  and  frequency  of  power  supply  match  the  power  requirements of the fixture.  It’s important to ground the yellow/green conductor to earth in order to avoid electric shock.  Disconnect main power before servicing and maintenance.  Use safety chain when fixes this fixture. Don’t handle the fixture by taking its head only, but  always by taking its base.  Maximum ambient temperature is Ta : 40℃. Don’t operate it where the temperature is higher  than this.  In  the  event  of  serious  operating  problem,  stop  using  the  fixture  immediately.  Never  try  to  repair the fixture by yourself. Repairs carried out by unskilled people can lead to damage or ...

  • Page 4: Technical Specifications

    To  prevent  or  reduce  the  risk  of  electrical  shock  or  fire,  do  not  expose  the  unit  to  rain  or  moisture.  Do not open the unit within five minutes after switching off.  The housing, the lenses, or the ultraviolet filter must be replaced if they are visibly damaged.  Caution:  There are no user serviceable parts inside the fixture. Do not open the housing or attempt any  repairs yourself. In the unlikely situation, your unit may require service, please contact your  nearest dealer.    2. Technical Specifications    • DMX channel: 4 channel modes  • LED: 7 x 3W RGB(Tri‐color) LED  • Power supply  Input Voltage: AC 100V‐240V~50/60Hz  • Power consumption: 28.5W  • Fuse: T 6.3A  •...

  • Page 5: Installation

    3. Installation    The unit should be mounted via its screw holes on the bracket. Always ensure that the unit is  firmly fixed to avoid vibration and slipping while operating. Always ensure that the structure to  which you are attaching the unit is secure and is able to support a weight of 10 times of the unit’s  weight. Also always use a safety cable that can hold 12 times of the weight of the unit when  installing the fixture.    The equipment must be fixed by professionals. And it must be fixed at a place where is out of the  touch of people and has no one pass by or under it.  4. How to Set the Fixture    4.1 Control Panel    ○ 1 Display: To show the various menus and the selected functions  LED:    ○ 2 DMX    On    DMX input present    ○ 3 MASTER    On    Master Mode    ○ 4 SLAVE    On   ...

  • Page 6: Main Function

    ○ 7   DOWN    To go backward in the selected functions  ○ 8   UP    To go forward in the selected functions  ○ 9   ENTER    To confirm the selected functions  ○ 10   Microphone: Receive music for the sound active.  ○ 11   Only for remote control: By connect to the CA‐8 to control the unit for Stand by, Function  and Mode function.  ○ 12   DMX output: For DMX512 link, use 3/5‐pin XLR plug cable to link the next unit.  ○ 13   DMX input: For DMX512 link, use 3/5‐pin XLR plug cable to input DMX signal.  ○ 14   Mains input: Connect to supply mains power.  ○ 15  ...
  • Page 8     DMX 512 Address Setting  Press the MENU button up to when the    is shown on the display. Press ENTER button and  the display will blink. Use DOWN and UP button to change the DMX512 Address(1‐512) or select  (auto setting DMX512 address). Once selected, press the ENTER button to store or  automatically return to the main functions without any changes after 8 seconds. To go back to the  functions without any change press the MENU button again.      Channel mode  Press the MENU button up to when the    is shown on the display. Pressing the ENTER  button and the display will blink. Use the DOWN and UP button to select the    (channel 1)  or    (channel 2) or  (channel 3) or    (channel 4) mode. Once the mode has been  selected, press the ENTER button to setup or automatically return to the main functions without  any change after 8 seconds. To go back to the functions without any change press the MENU  button again.        Show Mode  Press the MENU button up to when the    is shown on the display. Pressing ENTER button  and the display will blink. Use DOWN and UP button to select the    (auto show) or    (show 1) or   ...
  • Page 9 then press DOWN and UP button to select    (slowest) or …    (fastest), press ENTER  button to store or automatically return to the main functions without any change after 8 seconds.  To go back to the functions without any change press the MENU button again.        Slave Mode  Press the MENU button up to when the    is shown on the display. Pressing ENTER button  and the display will blink. Use DOWN and UP button to select the  (Mater) or    (normal) or … or    (16 light show) mode. Once the mode has been selected, press the ENTER  button to setup or automatically return to the main functions without any change after 8 seconds.  To go back to the functions without any change press the MENU button again.        Sound control  Press the MENU button up to when the    is shown on the display. Pressing ENTER button  and the display will blink. Use DOWN and UP button to select the    (sound control on) or    (sound control off). Once the mode has been selected, press the ENTER button to setup or  automatically return to the main functions without any change after 8 seconds. To go back to the  functions without any change press the MENU button again.        Blackout Mode  Press the MENU button up to when the ...
  • Page 10 (show 16) or    (manual setting). Once select, press the ENTER button to confirm, if you  select    (manual setting), you can press DOWN and UP button to select    (red) or    (green) or    (blue), press ENTER button to confirm, then use DOWN and UP button  to adjust the value (0‐255) and press ENTER button to store, automatically return to the main  functions without any change after 8 seconds. To go back to the functions without any change  press the MENU button again.        LED Display  Press the MENU button up to when the    is shown on the display. Pressing ENTER button  and the display will blink. Use DOWN and UP button to select the    (LED on) or    (LED  off) mode. Once the mode has been selected, press the ENTER button to setup or automatically  return to the main functions without any change after 8 seconds. To go back to the functions  without any change press the MENU button again.      Display Inversion  It is good for you to install the unit on the floor or under ceiling. Press the MENU button up to  when the    is shown on the display. Pressing ENTER button and the display will blink. Use  DOWN and UP button to select the    (display inversion) or   ...

  • Page 11: How To Control The Unit

      White balance  Press the MENU button up to when the    is shown on the display. Pressing ENTER button  and the display will blink. Use DOWN and UP button to select the    (red) or    (green)  or    (blue), press ENTER button to confirm, then use DOWN and UP button to adjust the  value (125‐255) and press ENTER button to store, automatically return to the main functions  without any change after 8 seconds. To go back to the functions without any change press the  MENU button again.        Fixture Hours  Press the MENU button up to when the    is blinking on the display. Pressing ENTER button  and the display will show the number of working hours of the unit. To go back to the functions press  the MENU button again.    Software version  Press the MENU button up to when the    is blinking on the display. Pressing ENTER button  and the display will show the version of software of the unit. To go back to the functions press the  MENU button again.    5. How to Control the Unit    There are three ways to control the fixture  A. Universal DMX controller  B. Master/Slave operation  C. Easy controller (by CA‐8)  A. Universal DMX controller    The fixture can be set the DMX address remotely by universal DMX controller. First, you need to ...

  • Page 12: Master/Slave Operation

    address for the first four units.      B. Master/Slave operation    The fixture will allow you to link 16 fixtures together and operate without a controller. In  Master/Slave mode, the first fixture will control the others to give an automatic, sound activated,  synchronized light show. This function is good when you want an instant show. The first fixture it’s  DMX input cable will have nothing connect it, and the other fixtures will be set in slave mode  automatically. Their DMX input cables connect the last fixture DMX output cable (daisy chain). Any  fixture can act as a Master or as a Slave.  C. Easy Controller (by CA‐8)    The easy remote control is used only in master/slave mode. There is a terminator for  connect the easy controller inside the fixture. By connecting the cable into DMX IN  waterproof cable entry gland to the CA‐8 terminator of the first fixture, you will find  that the remote control on the first fixture will control all the other fixtures for Stand  by, Function and Mode functions.  Blackout  To blackout all the fixture  Function  Strobe  Select Color    Select show  Select Chase  1. Synchronous strobe            in white color  Color 1‐16 or  Show 1‐12  Chase 1‐16 or fade 2. The same color chase  manual setting 3. Different color strobe  color    Mode ...

  • Page 13: Dmx 512 Configuration

    6. DMX 512 Configuration    4 Channels Mode: ...

  • Page 14: Dmx 512 Connection

    7. DMX 512 Connection    The DMX512 is widely used in intelligent lighting control, with a maximum of 512 channels.        1. Connect the fixture together in a “daisy chain” with the XLR plug cable from the output of the  fixture to the input of the next fixture. The cable cannot be branched or split to a “Y” cable.  Inadequate or damaged cables, bad solder joints or corroded connectors can easily distort the  signal and shut down the system  2. The DMX output and input connectors pass‐through to maintain the DMX circuit when one of  the units’ power is disconnected.  3. At last fixture, the DMX cable has to be terminated with a terminator to reduce signal errors.  Solder a 120‐ohm 1/4W resistor between pin 2(DMX‐) and pin 3(DMX+) into a 3‐pin XLR‐plug  and plug it in the DMX‐output of the last fixture.  4. Each lighting fixture needs to have an address set to receive the data sent by the controller.  The address number is between 0‐511 (usually 0 & 1 are equal to 1).  5. 3 pin XLR: Pin 1: GND, Pin 2: Negative signal (‐), Pin 3: Positive signal (+)    5 pin XLR: Pin 1: GND, Pin 2: Negative signal (‐), Pin 3: Positive signal (+),    Pin4/5: not used. ...

  • Page 15: Troubleshooting

    8. Troubleshooting    Following are a few common problems that may occur during operation. Here are some  suggestions for easy troubleshooting:  A. The fixture does not work, no light    1. Check the connection of power and main fuse.  2. Measure the mains voltage on the main connector.  B. Not responding to DMX controller  1. DMX LED should be on. If not, check DMX connectors, cables to see if link properly.  2. If  the  DMX  LED  is  on  and  no  response  to  the  channel,  check  the  address  settings  and            DMX polarity.  3. If you have intermittent DMX signal problems, check the pins on connectors or on PCB of the  fixture or the previous one. ...

  • Page 16: Cleaning And Maintenance

    9. Cleaning And Maintenance    The cleaning of internal must be carried out periodically to optimize light output. Cleaning  frequency depends on the environment in which the fixture operates: damp, smoky or particularly  dirty surrounding can cause greater accumulation of dirt on the fixture’s optics.  Clean with soft cloth using normal glass cleaning fluid.  Always dry the parts carefully.  Clean  the  external  optics  at  least  every  20  days.  Clean  the  internal  optics  at  least  every  30/60  days. ...
  • Page 17 Declaration of Conformity We declare that our products (lighting equipments) comply with the following specification and bears CE mark in accordance with the provision of the Electromagnetic Compatibility (EMC) Directive 2004/108/EC. EN55103-1: 2009 ; EN55103-2: 2009; EN61000-3-2: 2006 + A1:2009 + A2:2009; EN61000-3-3: 2008. &...
  • Page 18 Innovation, Quality, Performance ...
