ROYAL@
OWNER'S MANUAL
Operating and Servicing
Instructions
A P P L I A N C E M F G .
C O .
A
WARNING:
Cleaner
assembly
may
include small parts. Small
parts can present a choking
hazard.

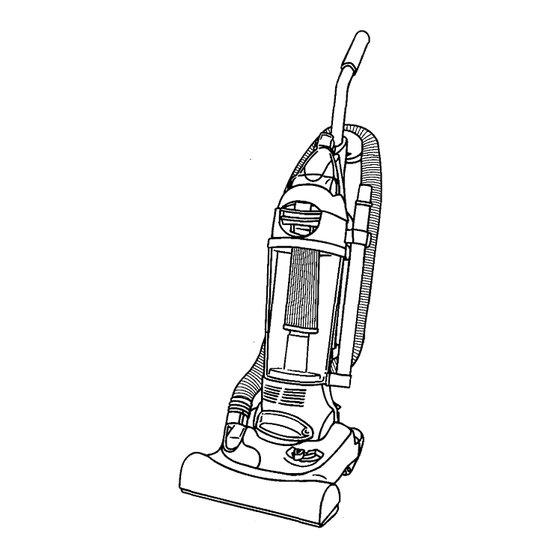

B A G L E S S U P R I G H T V A C U U M
Please read these
instructions carefully
before using your cleaner.
Let us help you put your
vacuum together or
answer any questions, call:
1-800-321 -1 134
(USA & Canada)
www.royalvacuums.com
For quick reference, please record your
vacuum information below.
Model
#:
Mfg. Code:
(Mfg. code located on the lower backside of cleaner)
I
02004 All rights reserved
#
1-1 130904
