Pro-Form 800 Tr Intrac Erg Bike Manual Del Usuario page 7

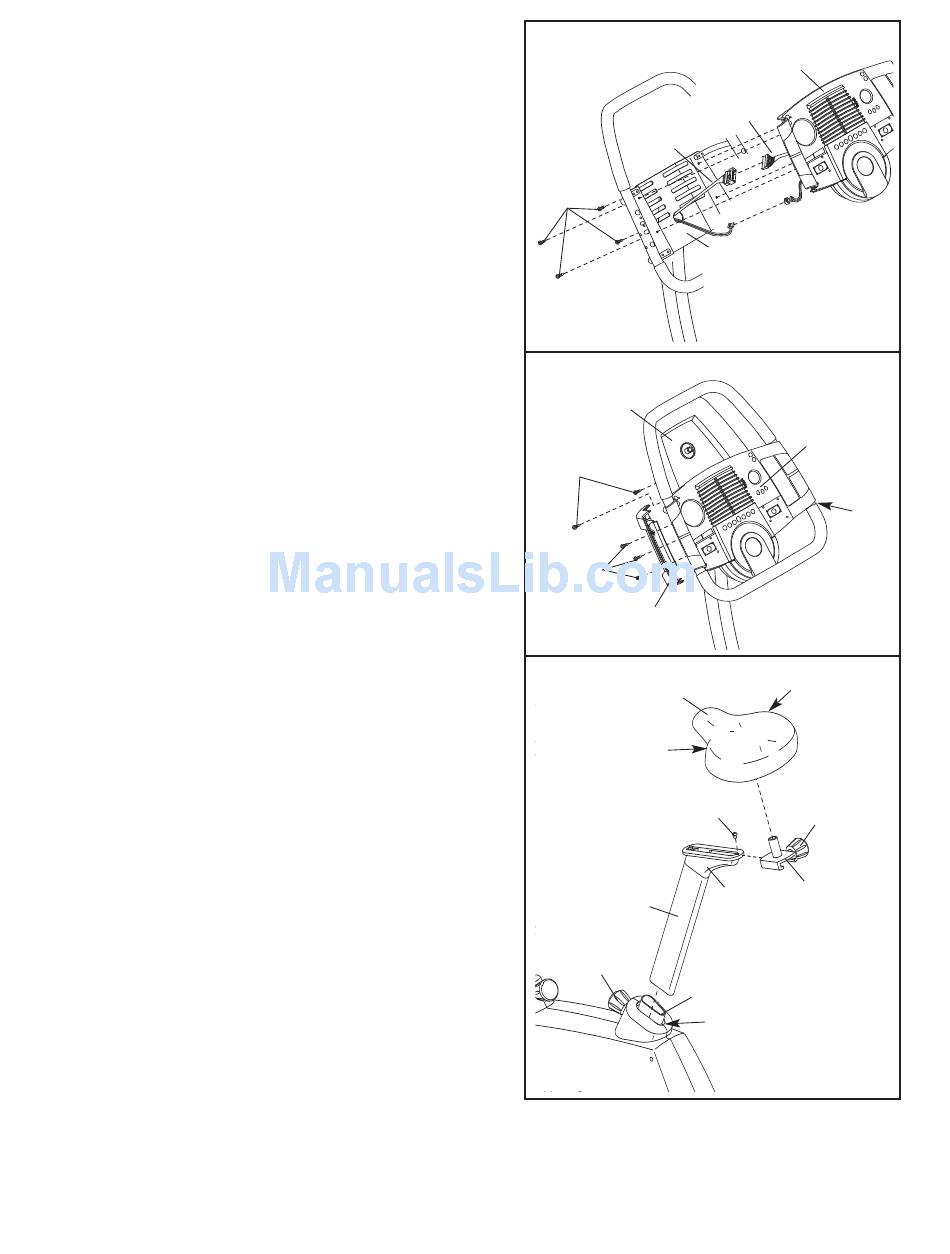

5. Vea el Paso 6. Saque los tres Tornillos de M4 x 12mm
(41) que se indican y la Cubiertas de las Barandas
Izquierda y Derecha (6,5) de la Consola (4).
Mientras que otra persona sostiene la Consola (4) en
la posición que se muestra, conecte el cableado eléc-
trico en la Consola al Cableado Eléctrico Superior
(42). Inserte el cableado eléctrico en exceso dentro
del Montante Vertical (2).
Conecte la Consola (4) al Montante Vertical (2) con
quatro Tornillos Botón de M4 x 12mm (41). Tenga cui-
dado de evitar pellizcar los cableados eléctricos.
6. Una la Cubierta de la Baranda Izquierda (6) a la
Consola (4) con tres Tornillos de M4 x 16mm (57).
Una la Cubierta de la Baranda Derecha (5) de la
misma manera.
Una el Toca CD (80) a la Consola (4) con dos
Tornillos de M4 x 12mm (41) como se muestra.
Vea el paso de montaje 4. Apriete los ocho Tornillos
Botón Cónicos de M6 x 16mm (59).
7. Gire la Perilla de Ajuste (20) que se indica en contra
de la manecillas del reloj dos o tres vueltas para aflo-
jarla. Luego, tire la Perilla, saque el tubo de empaque
del Marco (1), e inserte el Poste del Asiento (8) en el
Marco. Suelte la Perilla y mueva el Poste del Asiento
hacia arriba y hacia abajo levemente hasta que el
Pasador en la Perilla haga un ruido de enganche
en uno de los agujeros del Poste del Asiento.
Luego, gire la Perilla en el sentido de las manecillas
del reloj hasta que quede apretada.
Deslice el Porta Asiento (11) sobre el Sujetador del
Asiento (7), y luego apriete la Perilla del Asiento (10)
en el costado derecho del Porta Asiento. Apriete el
Tornillo Botón de Zinc de M6 x 8mm (71) en el
Sujetador del Asiento detrás del Porta Asiento.
Suelte las dos tuercas (que no se muestran) de la
abrazadera debajo del Asiento (9). Deslice la abraza-
dera completamente sobre el Porta Asiento (11).
Incline el Asiento al ángulo que desea, y luego apriete
nuevamente las tuercas en la abrazadera.
5
41
6
80
41
57
6
7
Tuerca
8
20
7
4
Cableado
Eléctrico
42
2
4
Tuerca
9
71
10
11
7
Tubo de Empaque
1
5
