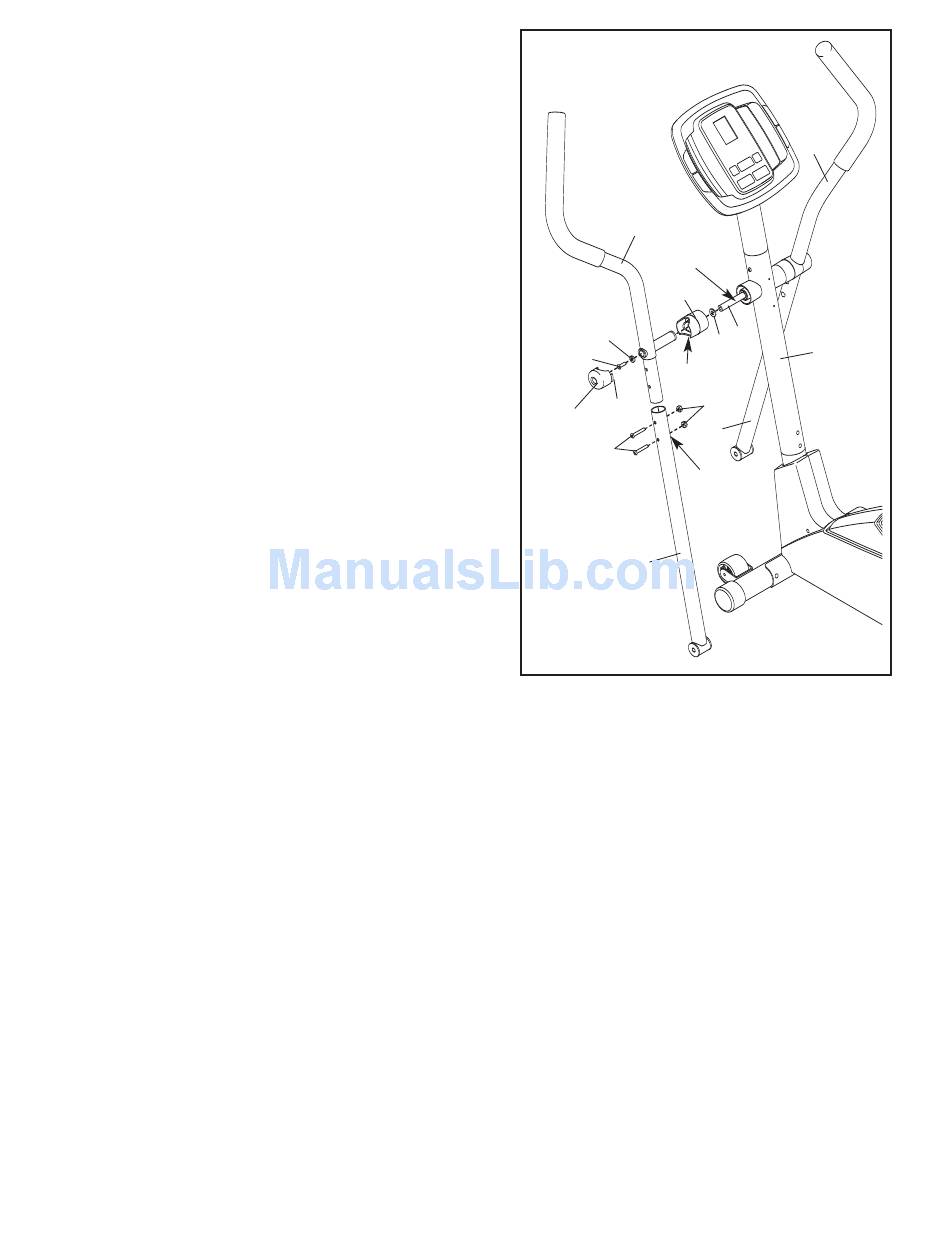

7. Keresse meg a bal oldali kapaszkodót (6), amelyen
„Left" (bal oldali) feliratú matrica található. Helyezze
7
be a bal oldali kapaszkodót a kapaszkodó szárak (5)
egyikébe; ügyeljen arra, hogy a kapaszkodószár
úgy legyen elforgatva, hogy a hatszögletű furatok
a jelzett oldalon legyenek. Erősítse fel a bal oldali
kapaszkodót két M8 x 45mm-es félgömbfejű csavar
8
(50) és két M8-as nejlon biztosítóanyával (38). Ügyel-
jen arra, hogy a nejlon biztosítóanyák benne
legyenek a hatszögletű furatokban. Még ne húzza
meg a kapupántcsavarokat.
6
Kenőanyag
Vigyen fel bőségesen a mellékelt zsírból a királycsap
(7). Majd vigyen fel zsírt a két hullámos alátétre (43) is.
47
Helyezze be a királycsapot (7) a tartóoszlopba (2),
majd centrírozza a királycsapot. Úgy forgassa el a
55 7
43
kapaszkodó közbetétjét (47), hogy a kapaszkodó köz- 2
56
Arrow
betétjén lévő kis nyíl a padló felé nézzen, majd csúsz-
nyomja
tassa rá a kapaszkodó közbetétjét a bal oldali
38
kapaszkodóra (6). Majd csúsztasson rá egy hullámos
46
alátétet (43) a királycsapra. 5
50
Csúsztassa rá a bal oldali kapaszkodót (6) a királyc-
Hatszö-
sapra. Erősítse fel a bal oldali kapaszkodót egy M 8x
gletes
25mm-es rögzítőcsavarral (56) és egy alátéttel a
furatok
kapaszkodóhoz (55). Majd nyomja be a kapaszkodósap-
kán (46) lévő füleket a kapaszkodó közbetétjébe (47).
5
Ugyanígy szerelje fel a jobb oldali kapaszkodót (8)
és a másik kapaszkodó szárat (5).
8
