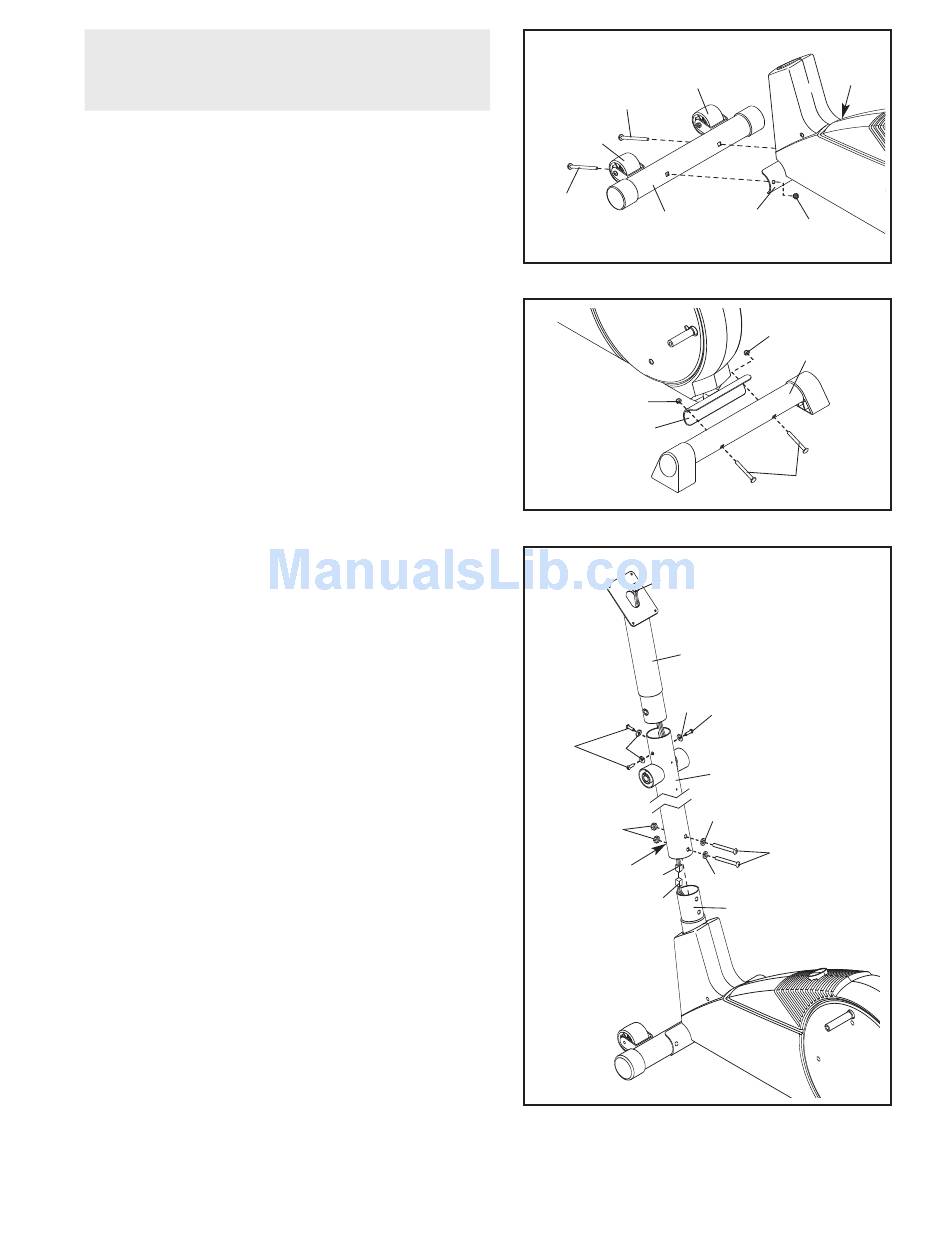

1.
Az összeszerelés megkönnyítése érdekében –
mielőtt az edzőgép összeszereléséhez nekilátna
– olvassa el az 5. oldalon szereplő tájékoztatót.
Keresse meg az elülső stabilizátort (10), amelynek
kerekei (22) vannak. Ügyeljen arra, hogy az elülső
stabilizátor úgy forogjon, hogy a kerekek ne érjék
el a padlót. Miközben valaki más felemeli a keret (1)
elejét, erősítse fel az elülső stabilizátort a keretre két
M10 x 75mm-es kapupántcsavarral (34) és két M10-es
nejlon biztosítóanyával (33).
2. Miközben valaki más a keret (1) hátoldalát felemeli,
erősítse fel a hátsó stabilizátort (9) a keretre két
M10x75mm-es kapupántcsavarral (34) és két M10-es
nejlon biztosítóanyával (33).
3. Miközben valaki más a támasztóláb (2) a keret (1)
közelében tartja, csatlakoztassa a hosszabbító
vezetékköteget (44) a vezetékköteghez (79).
Óvatosan húzza meg a hosszabbító vezetékköteg
felső végét, hogy az esetleges lazaság, belógás
megszűnjön, majd csúsztassa rá a tartóoszlopot a
keretre. Erősítse fel a tartóoszlopot két M10 x 74mm-
es félgömbfejű csavarral (28), két M10-as szorító-
gyűrűvel (59), valamint két M10-es nejlon biz-
tosítóanyával (33). Legyen óvatos, nehogy a
vezetékkötegeket becsípje.
Miközben valaki más a tartóoszlop hosszabbítóját (73)
a támasztóláb (2) közelében tartja, vezesse át a
hosszabbító vezetékköteg (44) felső végét a tartóos-
zlop hosszabbítóján.
Fogja meg a hosszabbító vezetékköteg (44) felső
végét, majd helyezze be a tartóoszlop hosszabbítóját
(73) a támasztóláb (2). Erősítse fel a tartóoszlop
hosszabbítóját három M10 x 25mm-es félgömbfejű
csavarral (67) és három M10-as szorítógyűrűvel (59).
Ügyeljen arra, nehogy a hosszabbító
vezetékköteget becsípje. Ügyeljen arra is, hogy a
nejlon biztosítóanyák a hatszögletű furatokban
benne legyenek.
