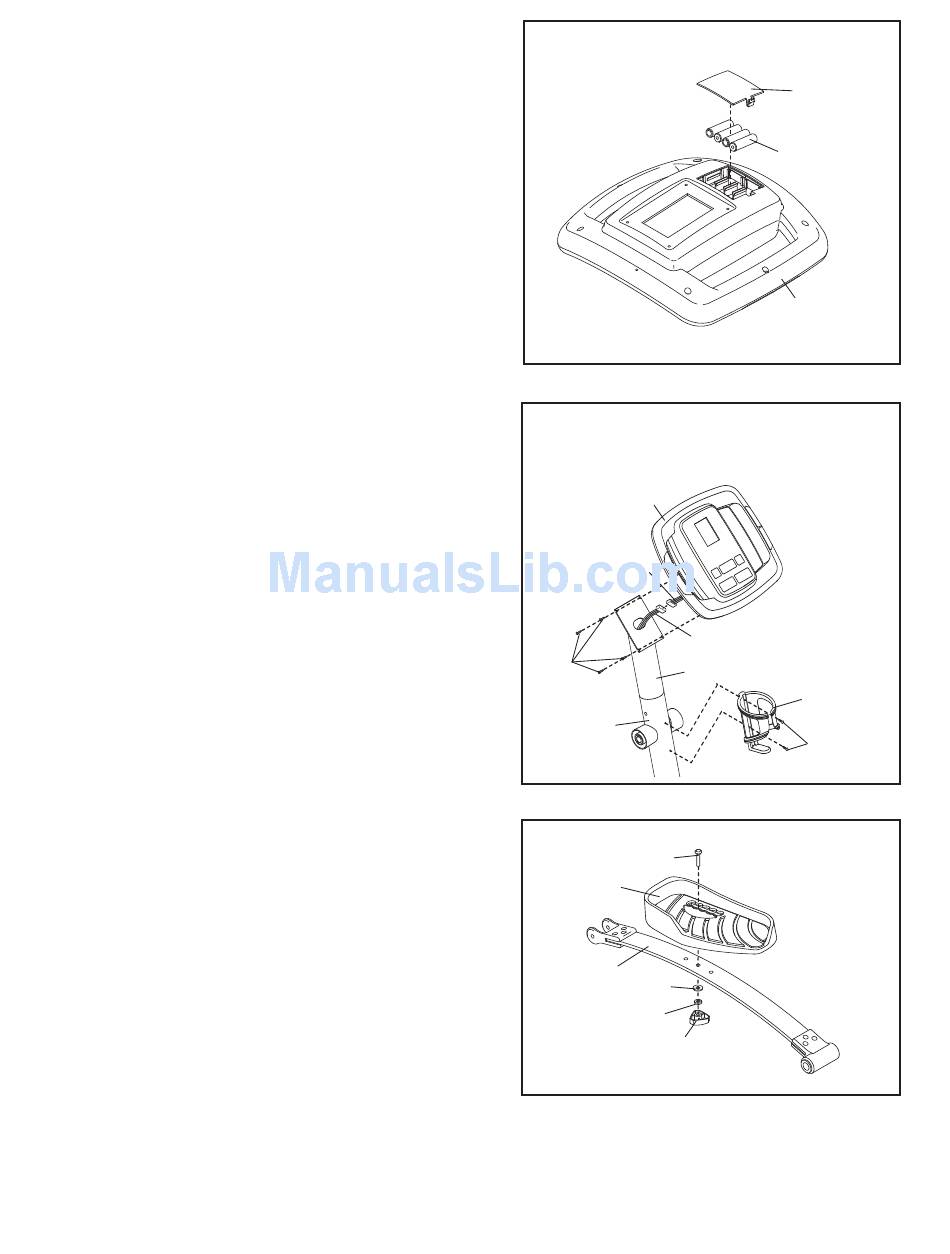

4. A konzol (23) négy „AA" elemre van szükség; lúgos
elemet ajánlunk. Vegye le az elemrekesz fedelét, majd
tegye be a négy elemet az elemrekeszbe; ügyeljen
arra, hogy az elemek az elemrekesz belsejében
látható rajzokon feltüntetettek szerint legyenek
elhelyezve. Majd tegye vissza az elemrekesz fedelét.
5. Miközben másvalaki a konzol (23) a tartóoszlop
hosszabbítójának (73) közelében tartja, csatlakoztas-
sa a konzol vezetékkötegét a hosszabbító
vezetékköteghez (44). Tegye be a felesleges
vezetékköteget a tartóoszlop hosszabbítójába.
Erősítse fel a konzol (23) a tartóoszlop hosszab-
bítójára (73) négy M4 x 16mm-es csavarral (52).
Ügyeljen arra, hogy a vezetékkötegek ne csípőd-
jenek be.
Erősítse fel a vizespalack-tartót (65) a tartóoszlopra
(2) két M4 x 19mm-es csavarral (26).
6. Keresse meg a bal oldali pedál rugóját (11), amelyen
„Left" (bal oldali) feliratú matrica van. Erősítse fel a bal
oldali pedált (13) a bal oldali pedál rugójára egy
M10 x 30mm-es kapupántcsavarral (80), egy M10-as
alátéttel (78), egy M10-as szorítógyűrűvel (59) és egy
pedálgombbal (81) a jelzett módon. Megjegyzés: A bal
oldali pedál – a bal oldali pedálon lévő öt pozíciónak
és a pedál rugóján található három furatnak a fel-
használásával – többféle helyzetben is felerősíthető.
Ugyanígy erősítse fel a jobb oldali pedált (nem
látható).
Ügyeljen arra, hogy mindkét pedál ugyanabba a
furatba és ugyanabban a pedálpozícióban legyen
felszerelve.
4
A vezetékkötegek ez alatt a
5
lépés alatt ne csípődjenek be.
23
Konzol
vezetékkötege
52
2
6
13
11
59
7
Akkumulá-
torrekesz
fedele
Elemek
23
44
73
65
26
80
78
81
