MONTAGGIO

• Il montaggio richiede la presenza di due persone.
• Posizionare tutti i pezzi in uno spazio libero ed
eliminare gli imballaggi. Non gettare il materiale
d'imballaggio fino al completamento delle fasi di
montaggio.
• A seguito della spedizione sulla superficie del
tapis roulant potrebbe essere presente una
sostanza oleosa. Ciò non deve destare preoccu-
pazione. Qualora sul tapis roulant fosse presente
una sostanza oleosa, pulire con un panno mor-
bido e un detergente delicato e non abrasivo.

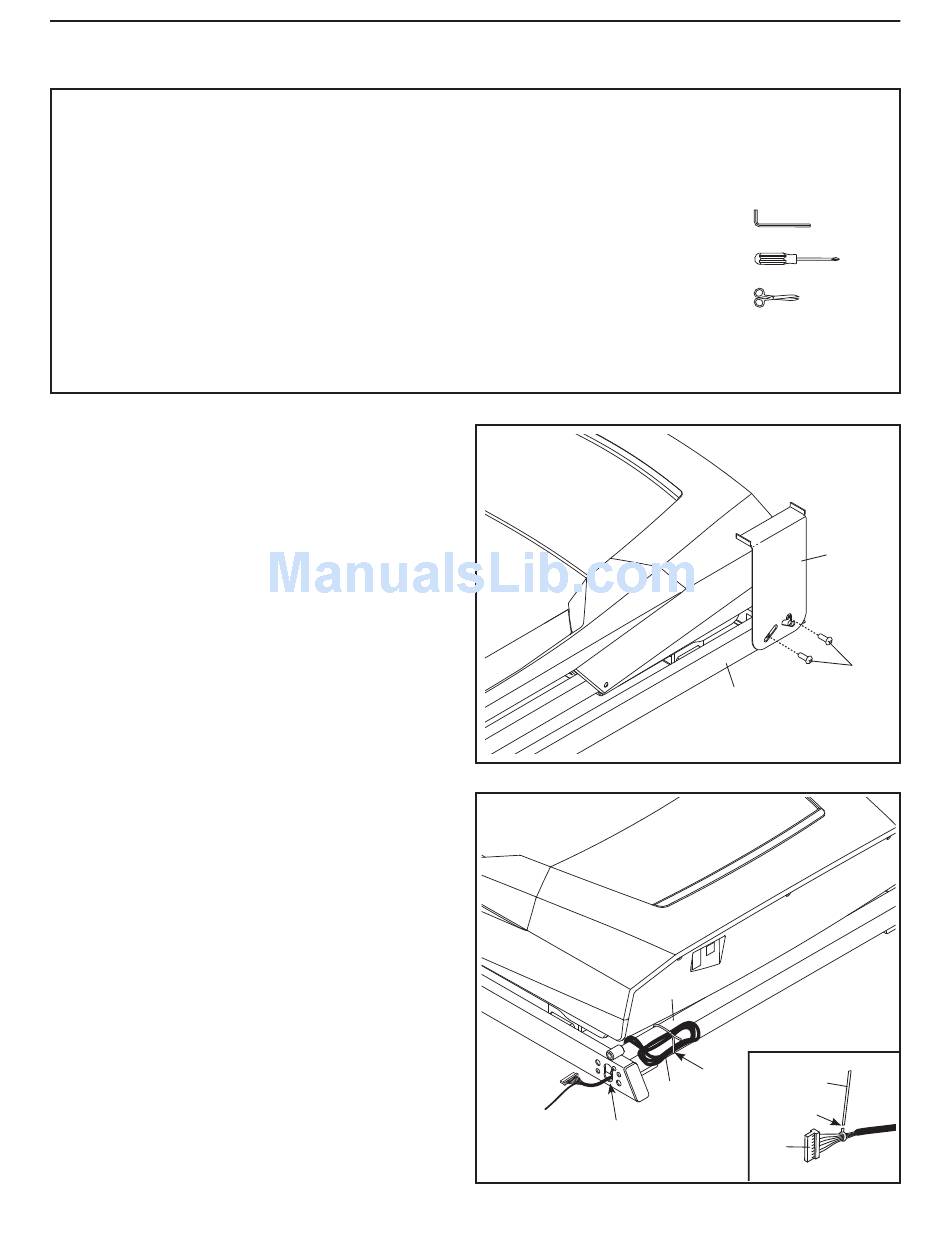

1. Accertare che il cavo di alimentazione sia
disinserito.
Rimuovere ed eliminare le due viti (A) e la
fascetta cavo (B) dal lato destro della Base (74).
Quindi, rimuovere ed eliminare le viti e la
staffa di spedizione (non raffigurate) dal lato
sinistro della Base.
2. Individuare il Cavo Montante (63), raggruppato
attorno alla parte anteriore della Base (74).
Tagliare la fascetta in plastica che fissa il Cavo
Montante. Estrarre il Cavo Montante dal foro
indicato.
Si veda il disegno nel riquadro. Tagliare la
fascetta in plastica vicino al Cavo Montante
(63). Attenzione a non danneggiare il Cavo
Montante.
• Per identificare i pezzi piccoli, vedere pagina 6.
• Per il montaggio sono necessari i seguenti
attrezzi:
le chiavi esagonali in dotazione
un cacciavite Phillips
forbici
• Al fine di evitare danni ai componenti, non utiliz-
zare strumenti alimentati elettricamente.
1
2
Foro
7
B
74
74
Tagliare
Fascetta
63
Tagliare
63
A
