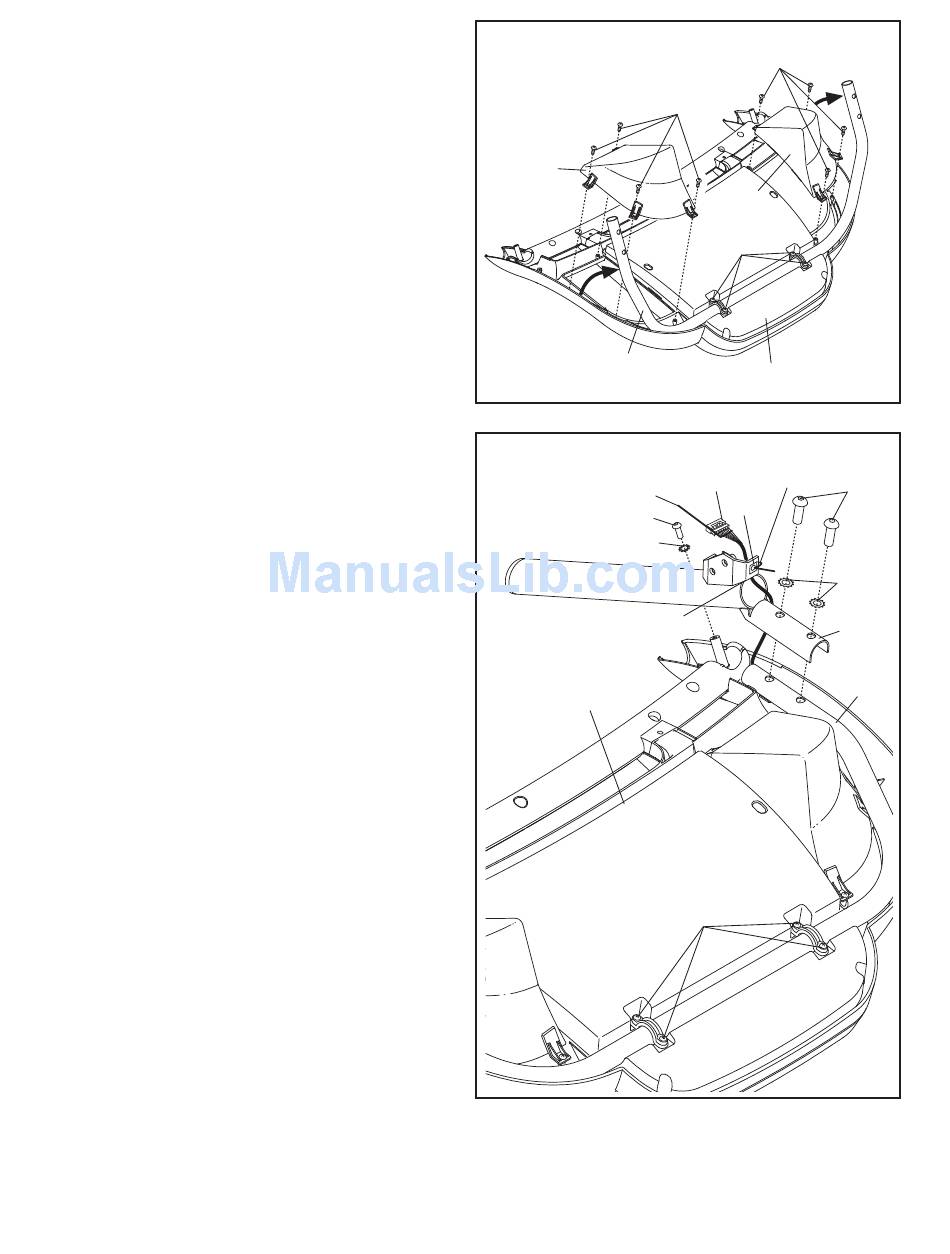

7. Appoggiare il gruppo consolle rivolto verso il
basso su una superficie morbida per evitare di
graffiarlo.
Allentare le quattro Viti #8 x 1" (7). Ruotare
con cura il Telaio Consolle (61) nella posizione
indicata.
Identificare i Portaoggetti Sinistro e Destro (90,
60). Fissare i Portaoggetti al gruppo consolle
con otto Viti M4,2 x 13mm (65).
Ruotare con cura il Telaio Consolle (61) indietro
verso il gruppo consolle.
8. Localizzare il Corrimano Destro (64). Rimuovere
la fascetta dal Corrimano Destro. Se necessario,
riposizionare i Dadi a Gabbia M8 (85).
Reggere il Corrimano Destro (64) vicino al
gruppo consolle. Far passare il cavo consolle
attorno al lato del Corrimano Destro nel modo
indicato e inserirlo nella fessura presente sul
Corrimano Destro.
Se necessario regolare il Telaio Consolle (61)
per allineare i fori nel Corrimano Destro (64) con
i fori presenti sul Telaio Consolle.
Fissare il Corrimano Destro (64) al Telaio
Consolle (61) e al gruppo consolle con due
Bulloni M8 x 25mm (5), due Rondelle a Stella
M8 (6), un Bullone M5 x 16mm (23) e una
Rondella a Stella 1/4" (8). Accertare che il cavo
consolle non sia pizzicato. Inserire entrambi i
Bulloni e la Vite prima di serrarli.
Montare il Corrimano Sinistro (non raffigurato)
come illustrato in precedenza. Nota: sul lato
sinistro non è presente il cavo.
Serrare le Viti #8 x 1" (7). Prestare attenzione a
non serrare eccessivamente le Viti.
7
90
61
8
Fascetta
23
Fessura
Gruppo
Consolle
10
65
65
60
7
Gruppo Consolle
Cavo
Fascetta
Consolle
85
8
7
5
6
64
61
