MONTAGGIO

Il montaggio richiede due persone. Posizionare il tapis roulant in un'area sgombra e rimuovere il materiale di imbal-
laggio; non disfarsi della materiale di imballaggio fino a montaggio completo. Nota: Il dietro del nastro scorrevole del
tapis roulant è coperto da un lubrificante ad alta esecuzione. Durante il trasporto, una piccola quantità di lubrificante
potrebbe essersi trasferita sulla parte superiore del nastro scorrevole e sul cartone. Questa é una condizione normale
é non ha effetto alcuno sulla prestazione del tapis roulant. Se ci fosse del lubrificante sulla parte superiore del tapis
roulant, semplicemente pulire con un panno morbido e un detergente dolce e non-abrasivo.
Il montaggio richiede l'inclusa chiave esagonale
chiave regolabile

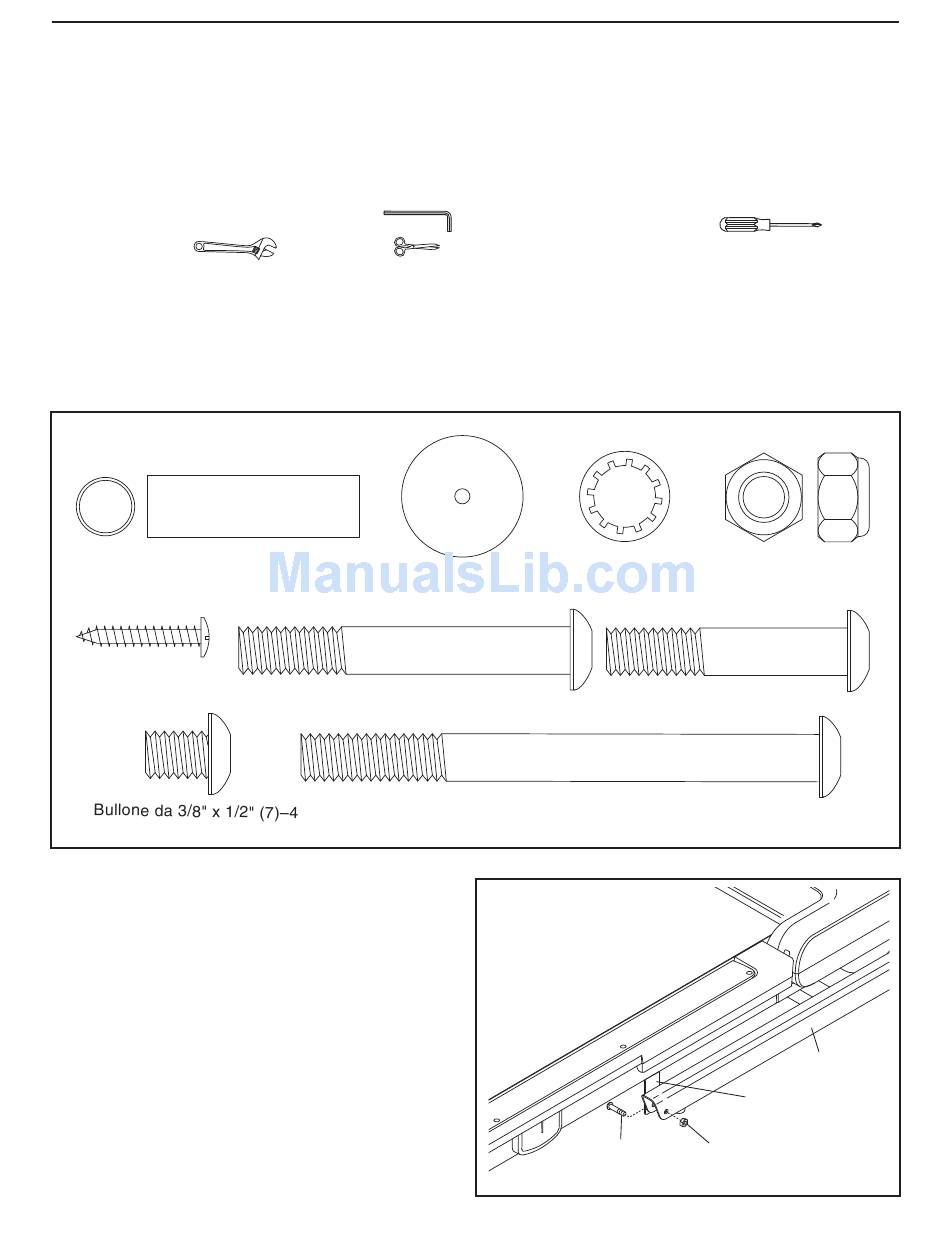

Per l'identificazione delle parti di montaggio osservare i grafici sotto. Il numero fra parentesi sotto ogni disegno è
il numero chiave di ogni pezzo, tratto dall'ELENCO PEZZI verso la fine del presente manuale. Il numero dopo le
parentesi è la quantità necessaria per il montaggio. Nota: alcuni pezzi piccoli sono stati premontati. Se un
pezzo non si trova nel sacchetto dei pezzi, controllare se è stato premontato. Al fine di evitare danni ai
componenti in plastica, non utilizzare strumenti alimentati elettricamente per il montaggio.
Spaziatore Bullone (80)–4
Vite da 1" (2)–4
1. Accertare che il cavo di alimentazione sia
scollegato.
Togliere il Controdado da 3/8" (34), il Bullone da
3/8" x 2" (4) e una staffa per spedizione (A) dalla
Base (83). Ripetere questa fase sull'altro lato
del tapis roulant. Eliminare le staffe per spedi-
zione. I Dadi e i Bulloni saranno utilizzati per le
fasi 3 e 6.
, e un vostro cacciavite di croce
, e un Forbici .
Spaziatore Gommino
Base (13)–2
Bullone da 3/8" x 2 3/4" (5)–3
Rondella a Stella
da 3/8" (9)–11
Bullone da 3/8" x 2" (4)–3
Bullone da 3/8" x 4 1/4" (6)–4
1
4
6
, una
Dado da 3/8" (8)–3
83
A
34
