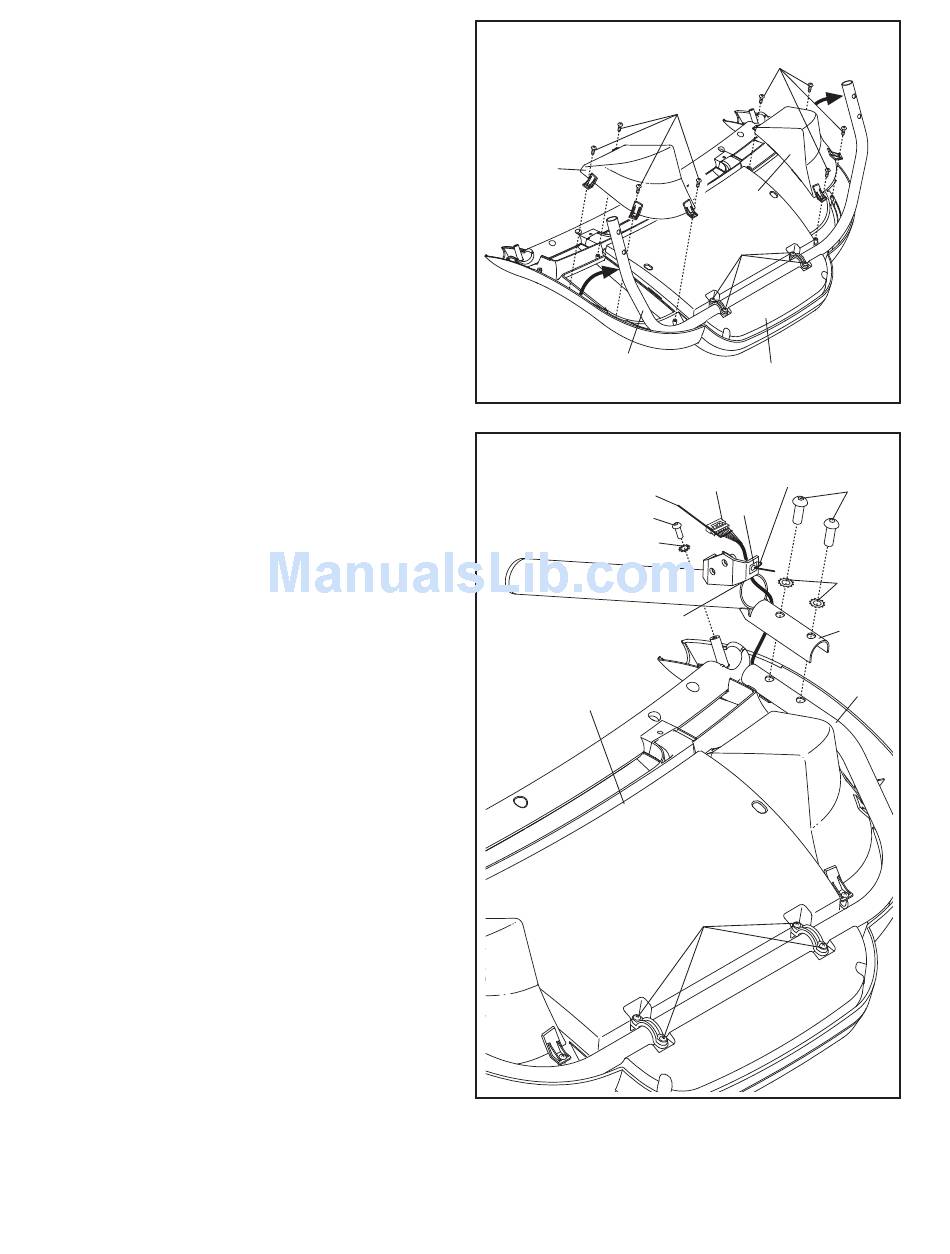

7. Legen Sie die Computermontage mit dem
Bildschirm nach unten auf eine weiche
Oberfläche, um ein Zerkratzen des Bildschirms
zu vermeiden.
Lockern Sie die vier #8 x 1" Schrauben (7).
Drehen Sie den Computerrahmen (61) vorsichtig
in die angezeigte Position.
Identifizieren Sie die linke und die rechte
Ablage (90, 60). Befestigen Sie die Ablagen an
die Computermontage mit acht M4,2 x 13mm
Schrauben (65).
Drehen Sie den Computerrahmen (61) vorsichtig
wieder zur Computermontage hinunter.
8. Identifizieren Sie die rechte Haltestange (64).
Entfernen Sie die Befestigung von der rechten
Haltestange. Wenn notwendig, drücken Sie die
M8 Käfigmuttern (85) wieder an ihrer Stelle fest.
Halten Sie die rechte Haltestange (64) an
die Computermontage hin. Benutzen Sie
die Befestigung am Computerdraht um den
Draht um die Seite der rechten Haltestange
herum, und durch den Schlitz in der rechten
Haltestange, wie abgebildet, zu ziehen.
Falls notwendig, stellen Sie den
Computerrahmen (61) so ein, um die Löcher in
der rechten Haltestange (64) mit den Löchern im
Computerrahmen abzugleichen.
Befestigen Sie die linke Haltestange (64)
an den Computerrahmen (61), und die
Computermontage mit zwei M8 x 25mm Bolzen
(5), zwei M8 Zahnscheiben (6), und einer M5 x
16mm Schraube (23) mit einer 1/4" Zahnscheibe
(8). Achten Sie darauf, den Computerdraht
nicht abzuklemmen. Drehen Sie beide Bolzen
und die Schraube ein, bevor Sie diese
festziehen.
Befestigen Sie die linke Haltestange (nicht abge-
bildet) wie oben beschrieben. Anmerkung: Auf
der linken Seite gibt es keinen Draht.
Ziehen Sie die #8 x 1" Schrauben (7) fest.
Ziehen Sie die Schrauben keinesfalls zu fest
an.
7
90
61
8
Befestigung
23
Einbuchtung
Computermontage
10
65
65
60
7
Computermontage
Computer-
Befestigung
draht
85
8
7
5
6
64
61
