Pro-Form 595 Hr Manual Del Usuario page 8

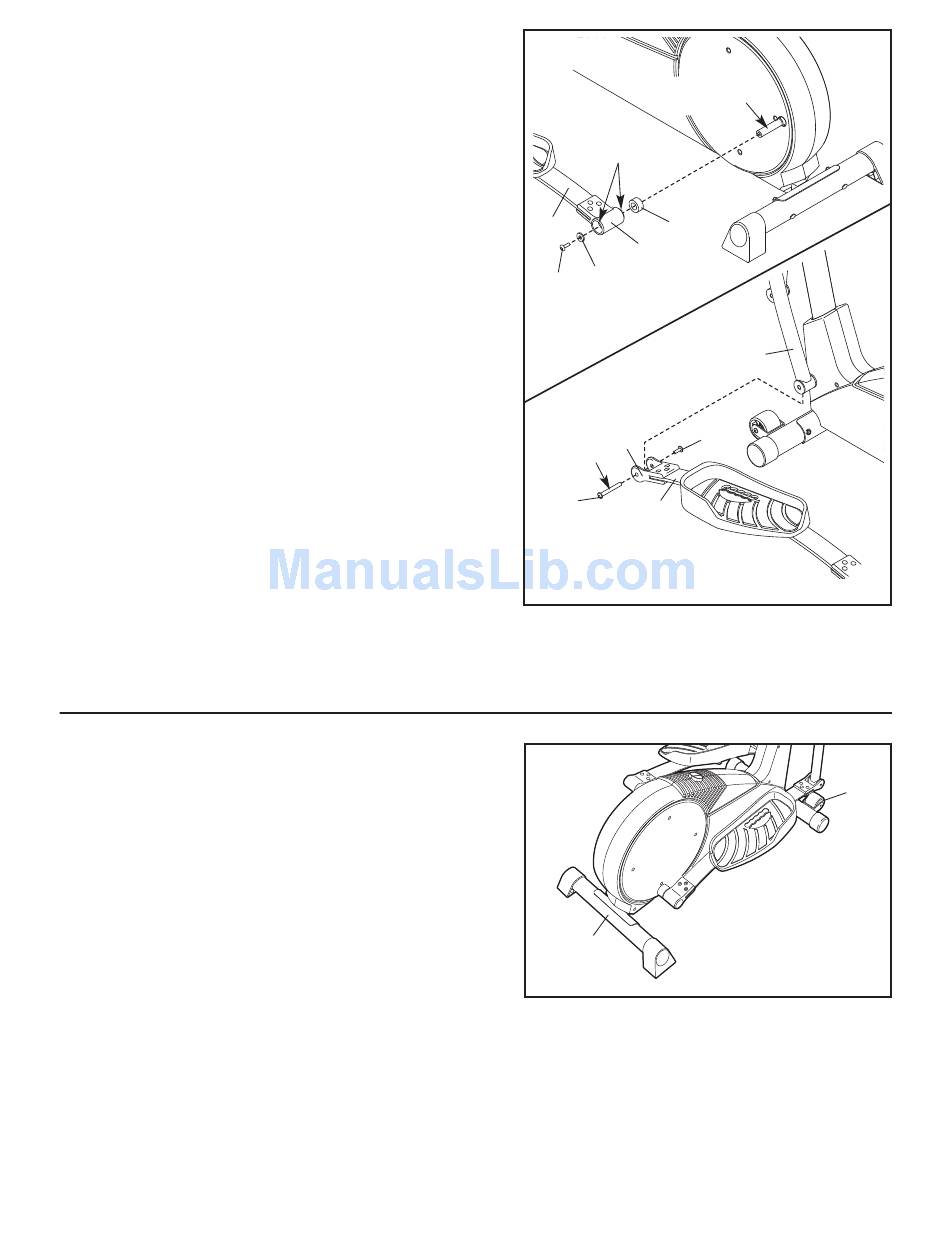

8. Identifique el Sujetador del Resorte Trasero Izquierdo
(12) en el Resorte del Pedal (11) izquierdo. Aplique una
cantidad pequeña de grasa a los Forros de Cojinete del
Brazo del Pedal (37) en el Sujetador del Resorte
Trasero Izquierdo y al eje en la Barra Cruzada del Disco
(16) izquierdo. Deslice un Espaciador del Resorte (63)
al eje; asegúrese que el Espaciador del Resorte esté
volteado de tal manera que el lado plano esté miran-
do al entrenador elíptico. A continuación, deslice el
Sujetador del Resorte Trasero Izquierdo en el eje.
Deslice una Arandela del Sujetador del Resorte (35) a
un Tornillo con Nylon de M10 x 27mm (40), y apriete el
Tornillo con Nylon dentro del eje.
A continuación, sostenga el extremo inferior de la Pata
de la Baranda (5) izquierdo dentro del Sujetador del
Resorte Delantero (76) al Resorte del Pedal (11)
izquierdo. Aplique grasa a un Juego de Pernos de M10
(74). Conecte la Pata de la Baranda al Sujetador del
Resorte Delantero con el Juego de Pernos. No sobre
apriete el Juego de Pernos; la Pata de la Baranda
debe pivotar libremente.
Conecte el Resorte del Pedal derecho (que no se
muestra) al lado derecho del entrenador elíptico de la
misma manera.
Vea el paso 6. Apriete los Pernos Botón de M8 x 45mm
(50) en las Patas de la Baranda (5).
9. Asegúrese de que todas las piezas del entrenador elíptico estén apretadas apropiadamente. Nota:
Algunas piezas pueden sobrar después que el montaje sea completado. Para proteger el suelo o la alfom-
bra de daño, coloque un tapete debajo el entrenador elíptico.
COMO MOVER EL ENTRENADOR ELÍPTICO
Párese detrás del entrenador elíptico, sostenga el
Estabilizador Trasero (9) firmente, y levante el entrenador
elíptico hasta que se pueda mover en las Ruedas (22).
Cuidadosamente mueva el entrenador elíptico al lugar
deseado y bájelo. PRECAUCIÓN: Para disminuir la
posibilidad de lesiones, doble sus piernas y mantenga
su espalda recta mientras que levanta el Estabilizador
Trasero; asegúrese de levantar con sus piernas en
vez que con su espalda.
8
37,
Lubrique
11
12
35
40
76
Lubrique
74
11
9
8
16, Lubrique
63
5
74
22
