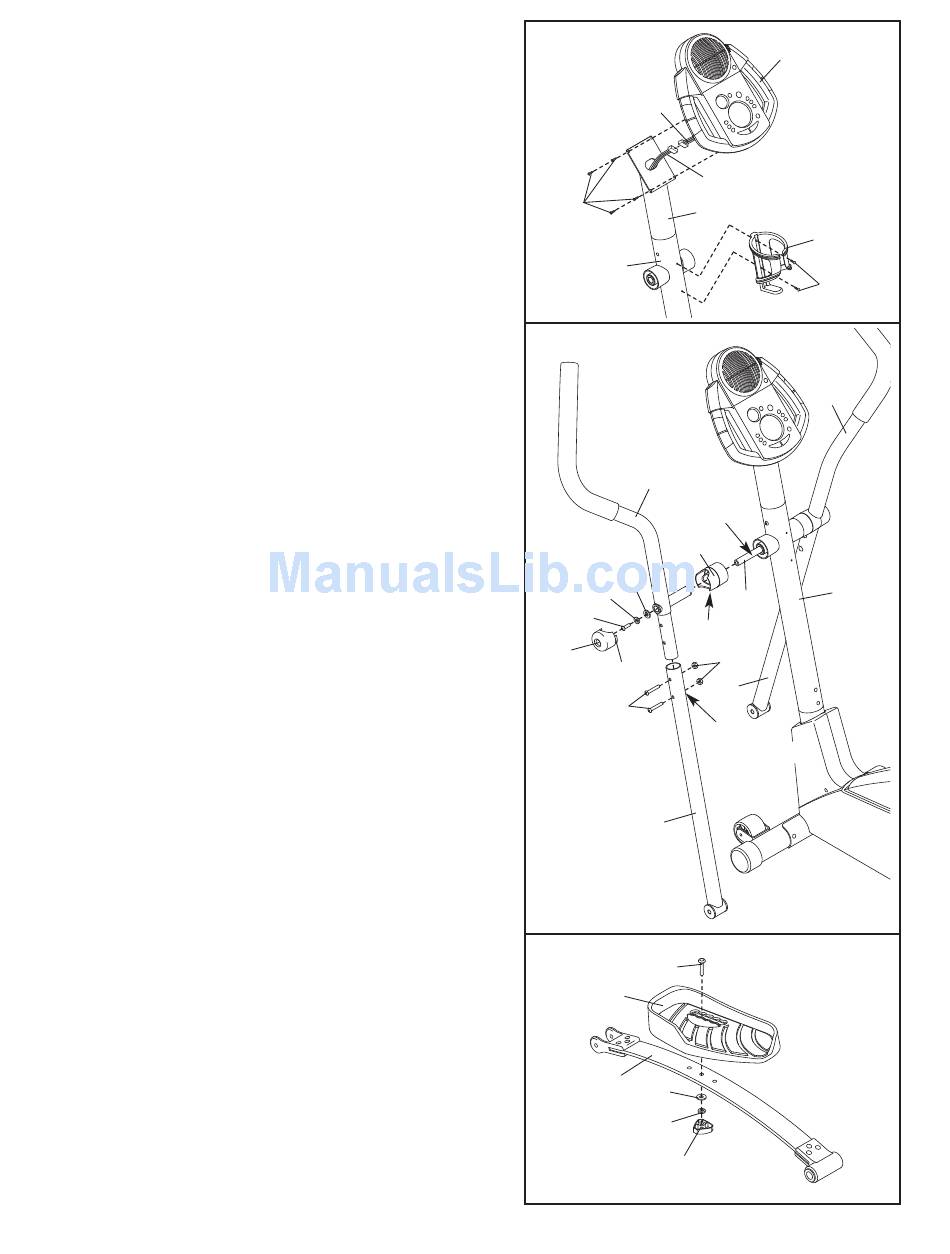

5. Mientras que otra persona sostiene la Consola (23) en
la posición que se muestra, conecte el cableado eléctri-
co en la Consola a la Extensión del Cableado Eléctrico
(44). Inserte el cableado eléctrico en exceso dentro del
Extensión del Montante Vertical (73).
Sujete la Consola (23) a la Extensión del Montante
Vertical (73) con cuatro Tornillos de M4 x 16mm (52).
Tenga cuidado y evite pellizcar los cableados eléc-
tricos.
Conecte el Porta Botella de Agua (65) al Montante
Vertical (2) con dos Tornillos de M4 x 19mm (86).
6. Identifique la Baranda Izquierda (6), el cual está marca-
do con una calcomanía. Inserte la Baranda Izquierda
dentro de uno de las Patas de la Baranda (5); asegúre-
se que la Pata de la Baranda esté volteada de tal
manera que los orificios hexagonales estén en el
lado indicado. Conecte la Baranda Izquierda a la Pata
de la Baranda con dos Pernos Botón de M8 x 45mm
(50) y dos Contratuercas de Nylon de M8 (38).
Asegúrese que las Contratuercas de Nylon estén
adentro de los orificios hexagonales. No apriete
completamente los Pernos Botón todavía.
Inserte el Pivote del Eje (7) dentro del Montante Vertical
(2), y centre el Pivote del Eje. Aplique una cantidad
generosa del aceite incluido para ambos extremos del
Pivote del Eje.
Voltee un Espaciador de la Baranda (47) de tal manera
que la flecha pequeña en el Epaciador de la Baranda esté
apuntando hacie el suelo, y deslice el espaciador de la
Baranda sobre el poste en la Baranda Izquierda (6). A con-
tinuacón deslice la Baranda Izquierda sobre el Eje de
Pivote.
Deslice la Arandela de la Baranda (55) y una Arandela
Ondulatoria (43) sobre el Tornillo con Nylon de M8 x
25mm (56), y apriete el Tornillo con Nylon en el Pivote
del Eje (7). Luego, presione las lengüetas sobre la Tapa
de la Baranda (46) dentro del Espaciador del Montante
Vertical (48).
Ensamble la Baranda Derecha (8) y la otra Pata de la
Baranda (5) de la misma manera.
7. Identifique el Resorte del Pedal (11) izquierdo, el cual
está marcado con una calcomanía. Conecte el Pedal
Izquierdo (13) al Resorte del Pedal izquierdo con un
Perno de Porte de M10 x 30mm (80), una Arandela de
M10 (78), una Arandela Dividida de M10 (59), y una
Perilla del Pedal (81) como se muestra. Nota: El Pedal
Izquierdo se puede conectar en varias posiciones usan-
do las cinco posiciones en el Pedal Izquierdo y los tres
orificios en el Resorte del Pedal.
Conecte el Pedal Derecho (que no se muestra) de la
misma manera. Asegúrese que ambos Pedales estén
en el mismo orificio y en la misma posición del pedal.
5
Cableados
Eléctricos
52
2
6
6
43
55
56
46
Lengüetas
50
7
13
11
78
7
23
44
73
65
86
8
Lubrique
47
7
Flecha
38
5
Orificios
Hexagonales
5
80
59
81
2
