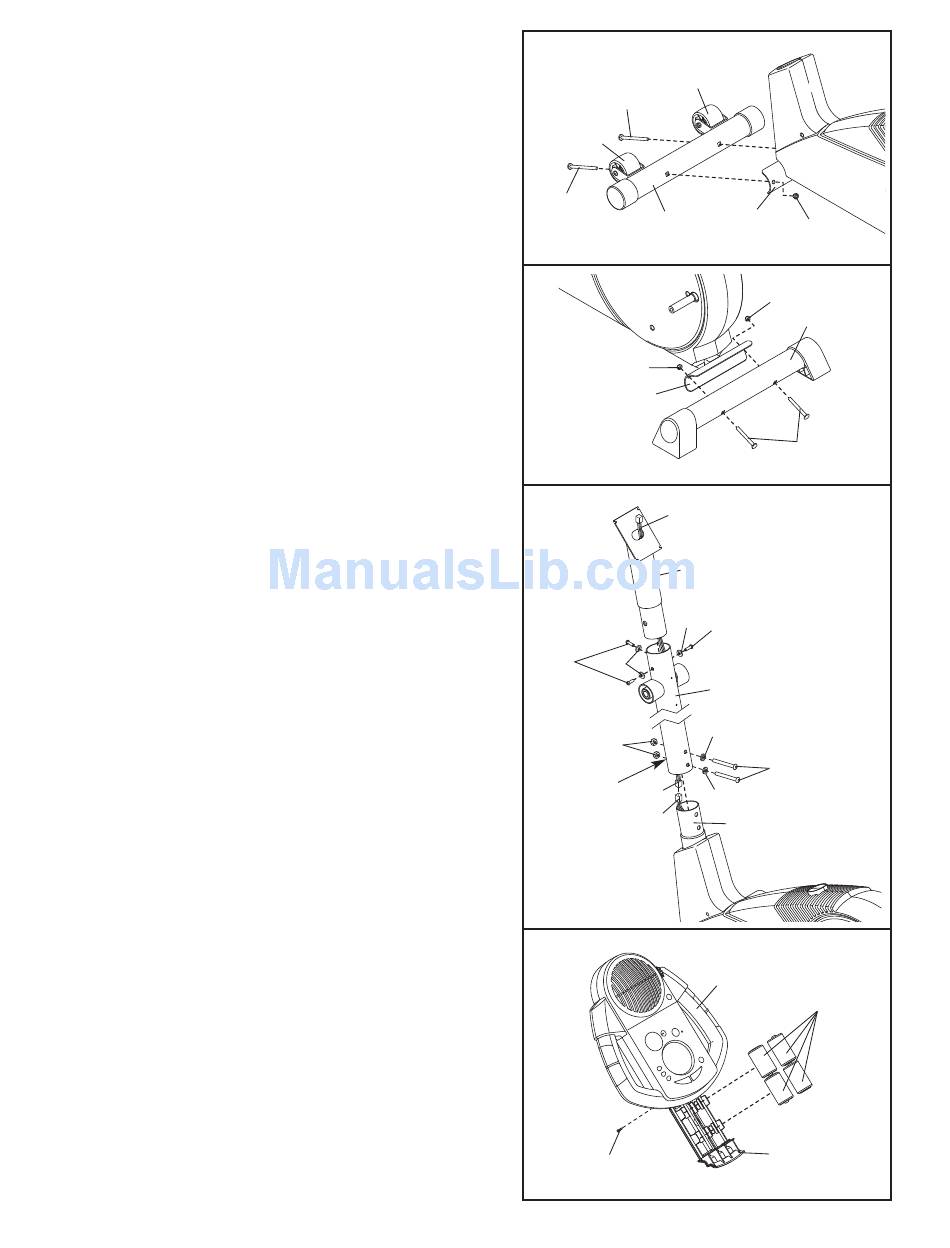

1. Identifique el Estabilizador Delantero (10). Mientras
que otra persona levanta el frente del Marco (1),
conecte el Estabilizador Delantero al Marco con dos
Pernos de Porte de M10 x 75mm (34) y dos
Contratuercas de Nylon de M10 (33). Asegúrese que
el Estabilizador Delantero esté volteado de tal
manera que las Ruedas (22) no estén tocando el
suelo.
2. Mientras que otra persona levanta el parte de atrás del
Marco (1), conecte el Estabilizador Trasero (9) al
Marco con dos Pernos de Porte de M10 x 75mm (34)
y dos Contratuercas de Nylon de M10 (33).
3. Mientras que otra persona sostiene el Montante
Vertical (2) en la posición que se muestra, conecte la
Extensión del Cableado Eléctrico (44) al Cableado
Eléctrico (79). Cuidadosamente hale el extremo
superior de la Extensión del Cableado Eléctrico
para remover cualquier holgura, y deslice el
Montante Vertical sobre el Marco (1). Tenga cuidado
de no pellizcar el Cableado Eléctrico. Sujete el
Montante Vertical con dos Pernos Botón M10 x 72mm
(84), dos Arandelas Divididas de M10 (59), y dos
Contratuercas de Nylon de M10 (33).
Meta el extremo superior de la Extensión del Cableado
Eléctrico (44) por la Extensión del Montante Vertical
(73). Mientras se sostiene el extremo superior de la
Extensión del Cableado Eléctrico, inserte la Extensión
del Montante Vertical dentro del Montante Vertical (2).
Tenga cuidado de no pellizcar la Extensión del
Cableado Eléctrico. Sujete la Extensión del Montante
Vertical con tres Tornillos Botón de M10 x 25mm (67) y
tres Arandelas Divididas de M10 (59). Asegúrese que
las Contratuercas de Nylon estén adentro de los
orificios hexagonales.
4. La Consola (23) requiere cuatros pilas "D" (no incluso);
se recomiendan pilas alcalinas. Remueva el tornillo
indicado del cajón de pilas, y hale el cajón de pilas
para abrirlo. Inserte cuatro pilas dentro del cajón de
pilas; asegúrese que las pilas estén orientadas
como se muestran por las marcas adentro del
cajón de pilas. Cierre la gaveta de las pilas y vuelva
a conectar el tornillo. Nota: Cuando las pilas están ins-
taladas correctamente, el ventilador se encenderá por
un momento.
1
34
22
34
2
33
1
3
67
59
33
Orificios
44
Hexagonales
79
4
Tornillo
6
22
1
10
33
33
9
34
44
Asegúrese que
el Cableado
Eléctrico (44, 79)
73
no se pellizque y
se dañe durante
este paso.
59
67
2
59
84
59
1
23
Pilas
Gaveta
de Pilas
