ASSEMBLAGE

L'assemblage requiert deux personnes. Placez toutes les pièces de l'appareil elliptique sur une aire dégagée
et enlevez les emballages. Ne jetez pas les emballages avant d'avoir terminé l'assemblage. En plus des clés
hexagonales incluses, l'assemblage requiert un tournevis cruciforme
molette , et un maillet en caoutchouc

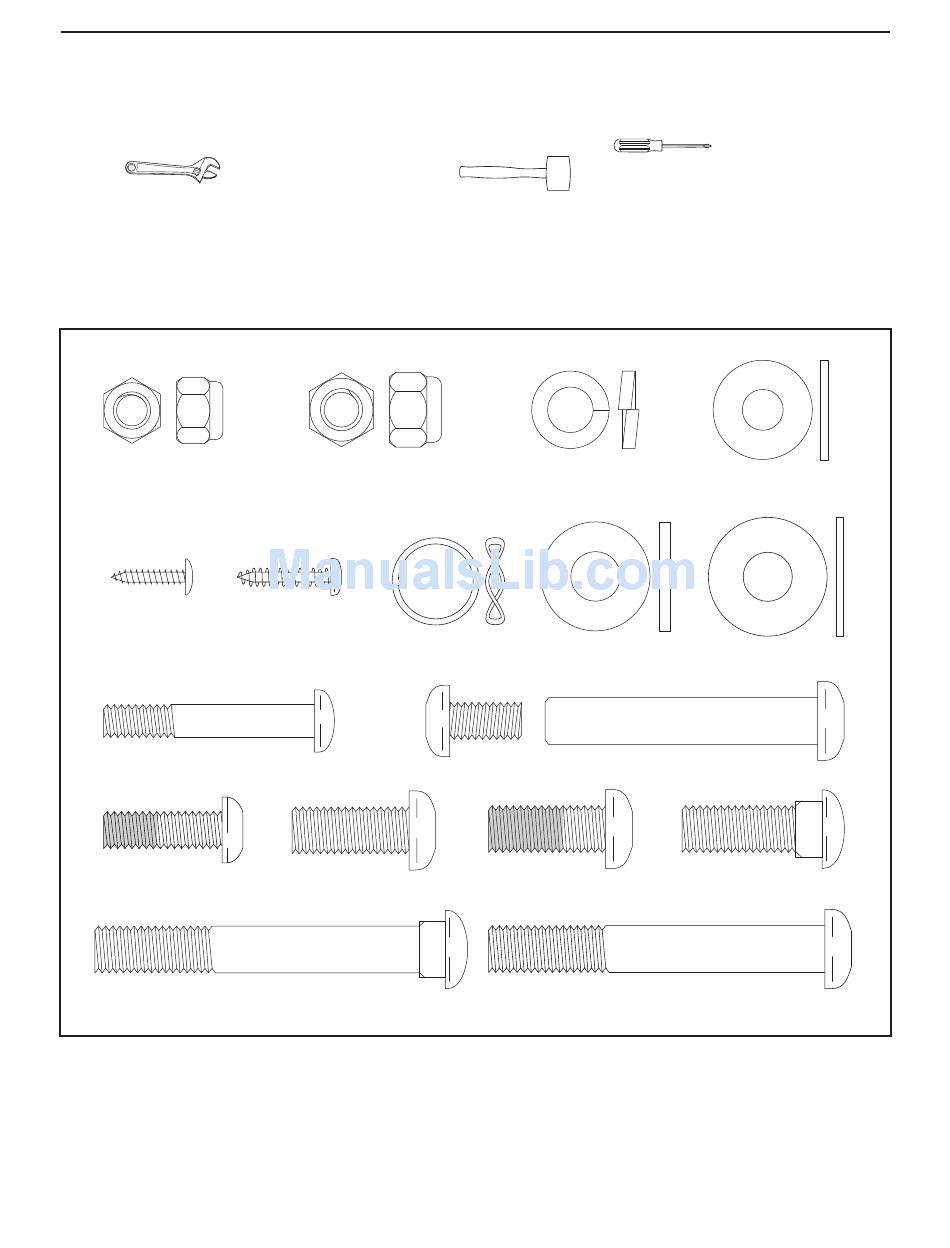

Utilisez le tableau d'identification des pièces pour identifier les pièces utilisées pour l'assemblage. Le nombre
entre parenthèses réfère au numéro de la pièce, de la LISTE DES PIÈCES à la page 26. Le second numéro
indique le nombre de pièces utilisées lors de l'assemblage. Remarque : Certaines pièces sont déjà assem-
blées pour faciliter le transport de ce produit. Si vous ne pouvez pas trouver une pièce dans le sac des
pièces, vérifiez que la pièce n'est pas déjà assemblée.
Écrou de
Verrouillage en
Nylon de M8 (38)–4
Vis de M4 x
16mm (52)–4
Boulon en Bouton de M8 x 45mm (50)–4
Vis avec Nylon de
M8 x 25mm (56)–2
Boulon de Carrosserie de M10 x 75mm (34)–4
Écrou de Verrouillage
en Nylon de M10
(33)–6
Vis de M4 x
19mm (86)–2
Rondelle
Ondulée (43)–2
Vis en Bouton de
M10 x 25mm (67)–3
.
Rondelle Fendue
de M10 (59)–7
Rondelle de
M10 (78)–2
Série de Boulons de M10 (74)–2
Vis avec Nylon de
M10 x 27mm (40)–2
Boulon en Bouton de M10 x 72mm (84)–2
5
, une clé à
Rondelle de la
Poignée Mobile (55)–2
Rondelle de Support
du Ressort (35)–2
Boulon de Carrosserie
de M10 x 30mm (80)–2
