ASSEMBLAGE

L'assemblage requiert deux personnes. Placez toutes les pièces de l'appareil elliptique sur une aire dégagée et
enlevez les emballages. Ne jetez pas les emballages avant d'avoir terminé l'assemblage.
L'assemblage requiert un tournevis cruciforme
caoutchouc

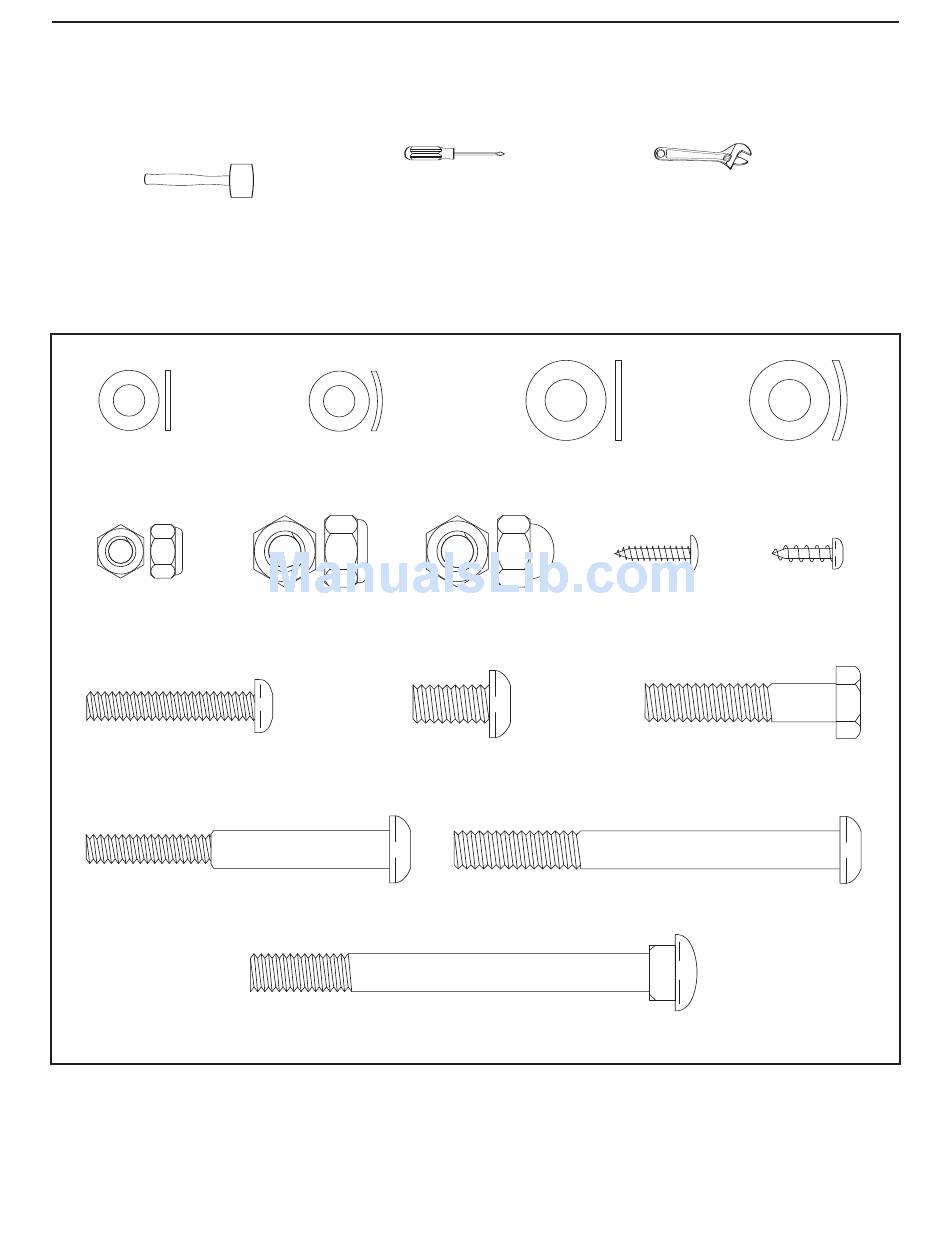

Utilisez le schéma des pièces ci-dessous pour identifier les petites pièces utilisées dans l'assemblage. Le numé-
ro en parenthèses dessous chaque schéma fait référence au numéro-clé de la pièce, qui se trouve dans la
LISTE DES PIÈCES à la page 18. Le second numéro indique le nombre de pièces utilisées lors de l'assembla-
ge. Remarque : certaines pièces sont déjà assemblées pour faciliter le transport de ce produit ; si vous ne pou-
vez pas trouver une pièce dans le sac des pièces, vérifiez que la pièce n'est pas déjà assemblé.
Rondelle de
M6 (55)–2
Écrou de
Verrouillage en
Nylon de M6
(56)–6
Boulon en Bouton
de M6 x 1 3/8"
(46)–4
Vis en Bouton à Epaulement
de M5 x 2 1/2" (40)–2
.
Rondelle en Arc
de M6 (39)–4
Écrou de
Verrouillage en
Nylon de M8 (57)–4
Vis en Bouton de
M8 x 5/8" (45)–6
Boulon de Carrosserie de M8 x 3 1/2" (51)–2
, une clé à molette
Rondelle de
M8 (52)–4
Écrou d'Embout
Vis de la Console
de M8 (24)–2
Vis en Bouton de M8 x 3 3/8" (42)–2
4
, et un maillet en
Rondelle en Arc de
M8 (54)–8
Vis de M4 x 1/2"
(68)–4 (49)–16
Boulon Hexagonal
de M8 x 1 9/16"
(41)–4
