2. Facendo ricorso all'aiuto di un'altra persona, portare i
Montanti (84) in posizione verticale.
Ricorrere all'aiuto di un'altra persona per mantenere il
gruppo consolle vicino i Montanti (84) come mostrato.
Guardare sotto il gruppo consolle e localizzare il Filo
Bardato Consolle (78).
Tagliare i lacci fissando il Filo Bardato Montante (77) al
Montante (84) destro. Collegare il Filo Bardato Montante
al Filo Bardato della Consolle (78). Accertare che i con-
nettori siano opportunamente collegati (vedere dis-
egno allegato). I connettori dovrebbero inserirsi
agevolmente uno nell'altro e scattare in posizione.
Qualora i connettori non si inseriscano agevolmente l'uno
nell'altro e non scattino in posizione, ruotare un connet-
tore e riprovare. QUALORA I CONNETTORI NON
VENGANO COLLEGATI CORRETTAMENTE, LA CON-
SOLLE POTREBBE RISULTARNE DANNEGGIATA
QUANDO SI ATTIVA L'ALIMENTAZIONE.
3. Cercare sotto il motaggio consolle e localizzare il cavo
TV.
Tagliare i lacci fissando il Cavo TV Montante (104) al
Montante (84) sinistro. Collegare il Cavo TV Montante al
cavo TV sul montaggio consolle.
4. Inserire il Filo Bardato della Consolle (78)e il cavo TV nei
Montanti (84).
Posizionare il gruppo consolle si Montanti (84). Atten-
zione a non pizzicare il Filo Bardato della Consolle
(78) e il cavo TV. Con l'aiuto di un'altra persona che
regge il gruppo consolle, montarlo con quattro Bulloni
Consolle (64) e quattro Rondelle a Stella (8) come indi-
cato; pre avvitare tutti e quattro i Bulloni Consolle e
poi serrarli tutti.

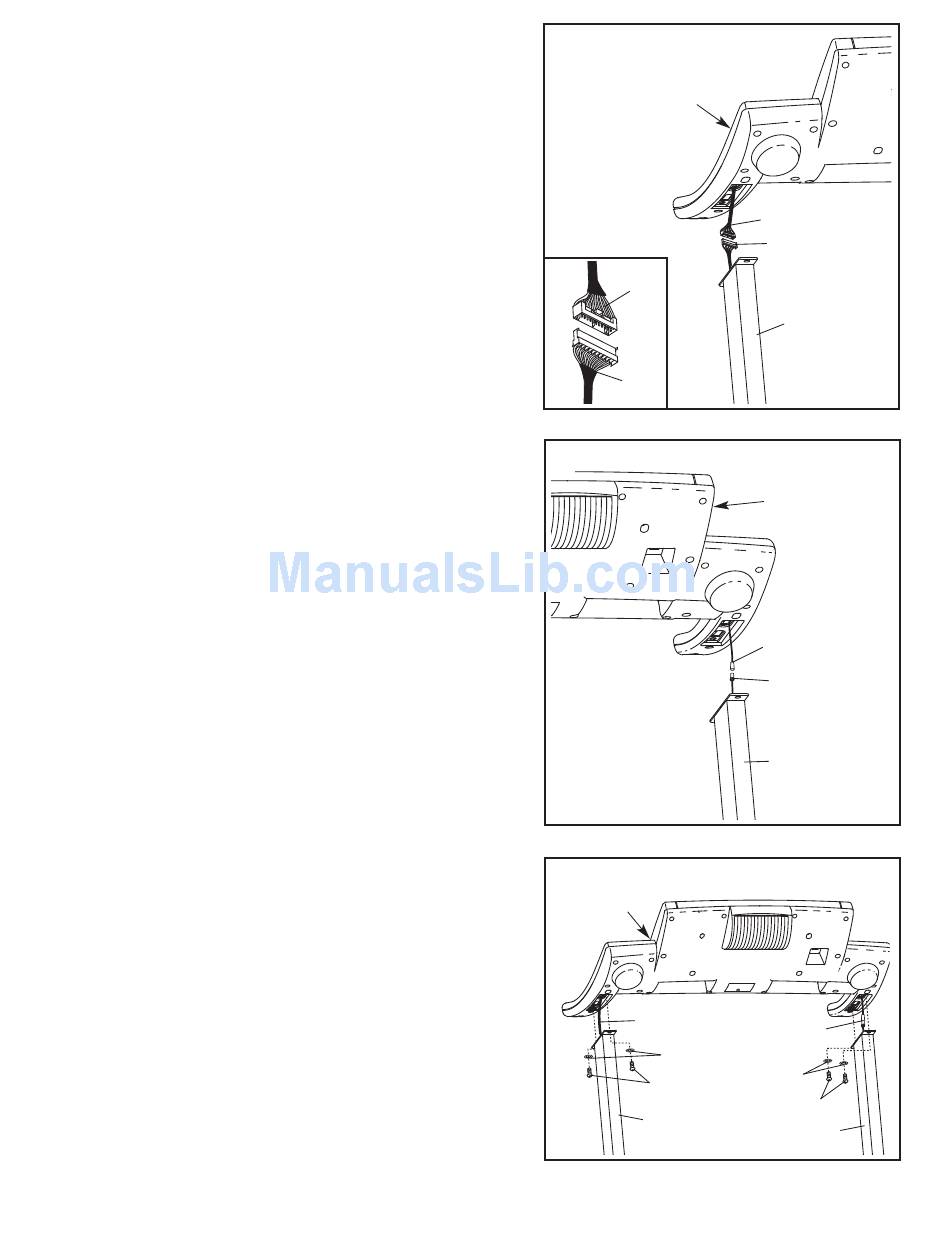

2
