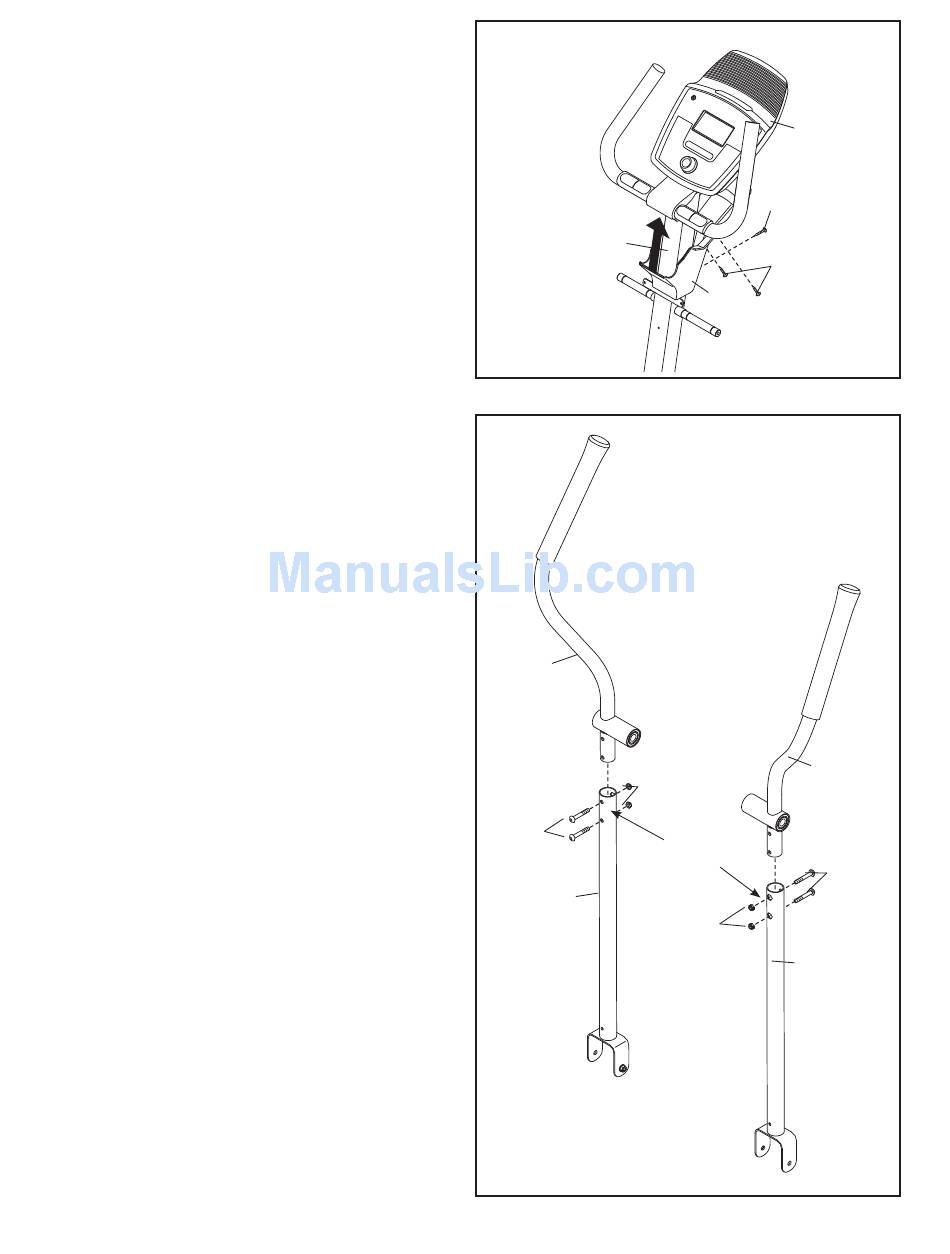

7. Sollevare il Coperchio Consolle (32) avvicinan-
dolo alla Consolle (4).
Fissare il Coperchio Consolle (32) al Montante
(2) con una Vite M4 x 16mm (92).
Quindi, fissare il Coperchio Consolle (32) alla
Consolle (4) con due Viti M4 x 16mm (92).
8. Localizzare i Manubri Esterni Destro e Sinistro
(8, 9).
Orientare il Manubrio Esterno Sinistro (8) e una
Asta Manubrio Esterno (6) nel modo indicato.
Accertare che i fori esagonali si trovino nella
posizione indicata.
Inserire il Manubrio Esterno Sinistro (8) nell'Asta
Manubrio Esterno Sinistro (6).
Fissare il Manubrio Superiore Sinistro (8) con
due Bulloni M8 x 45mm (76) e due Controdadi
M8 (77). Accertare che i Controdadi si trovino
nei fori esagonali. Non serrare i Bulloni a
Testa Bombata in questa fase.
Fissare il Manubrio Esterno Destro (9)
all'altra Asta Manubrio Esterno (6) nel
medesimo modo.
