NordicTrack E4.1 Elliptical Manuale D'istruzioni page 10

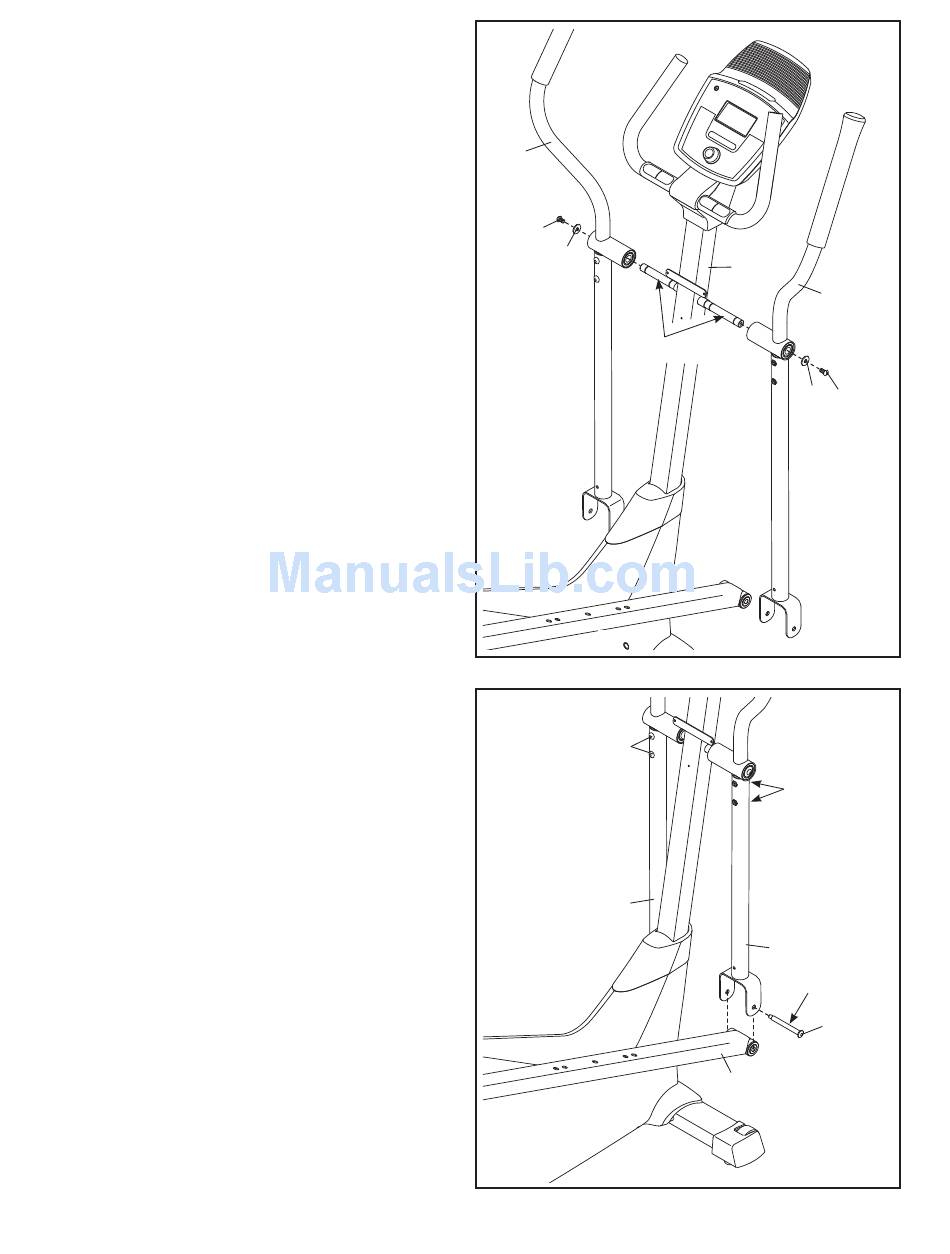

9. Applicare una cospicua quantità di lubrificante in
dotazione sugli assi del Montante (2).
Orientare i Manubri Esterni Sinistro e Destro (8,
9) nel modo indicato e infilarli ai lati sinistro e
destro del Montante (2).
Fissare ciascun Manubrio Esterno (8,9) con una
Vite M8 x 20mm (80) e una Rondella M8 (33).
10. Applicare una piccola quantità di lubrificante a
un Bullone Autobloccante con Collare (31).
Mentre un'altra persona sorregge la parte ante-
riore del Braccio Pedale Destro (49) all'interno
della staffa sull'Asta Manubrio Esterno destro
(6), inserire il Bullone Autobloccante con Collare
(31) attraverso l'Asta Manubrio Esterno destro e
il Braccio Pedale Destro.
Serrare il Bullone Autobloccante con Collare
(31) nel dado saldato sull'Asta Manubrio Esterno
destro (6).
Ripetere questa operazione per fissare il
Braccio Pedale Sinistro (non raffigurato)
all'Asta Manubrio Esterno sinistro (6).
Serrare i Bulloni M8 x 45mm (76).
9
8
80
33
Lubrificante
10
76
6
10
2
9
33 80
76
6
Lubrificante
31
49
