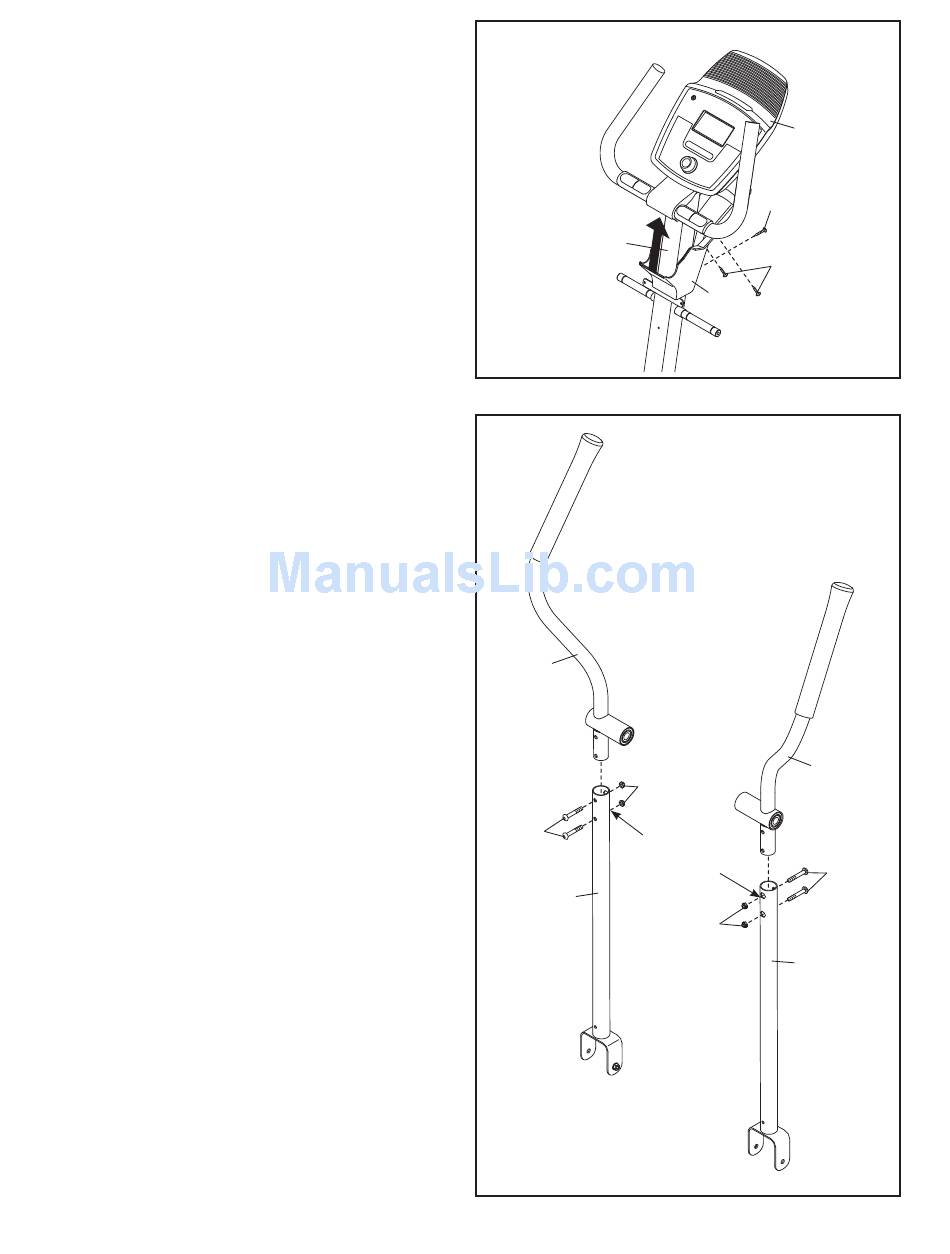

7. Плъзнете капака на конзолата (32) нагоре
по конзолата (4).
Закрепете капака на конзолата (32) към
колоната (2) с четири винта M4 x 16мм (92).
След това закрепете капака на конзолата
(32) към конзолата (4) с два винта M4 x 16мм
(92).
8. Намерете лявата и дясната горни
ръкохватки (8, 9).
Насочете лявата горна ръкохватка (8) и
горната опора за тялото (6) така, както е
показано. Убедете се, че шестоъгълните
отвори са в указаното местоположение.
Поставете лявата горна ръкохватка (8) в
горната опора за тялото (6).
Закрепете лявата горна ръкохватка (8) с
два болта M8 x 45мм (76) и две контрагайки
M8 (77). Убедете се, че контрагайките
са в шестоъгълните отвори. Все още не
затягайте болтовете с полукръгли глави.
Закрепете дясната горна ръкохватка (9)
към другата горна опора за тялото (6) по
същия начин.
