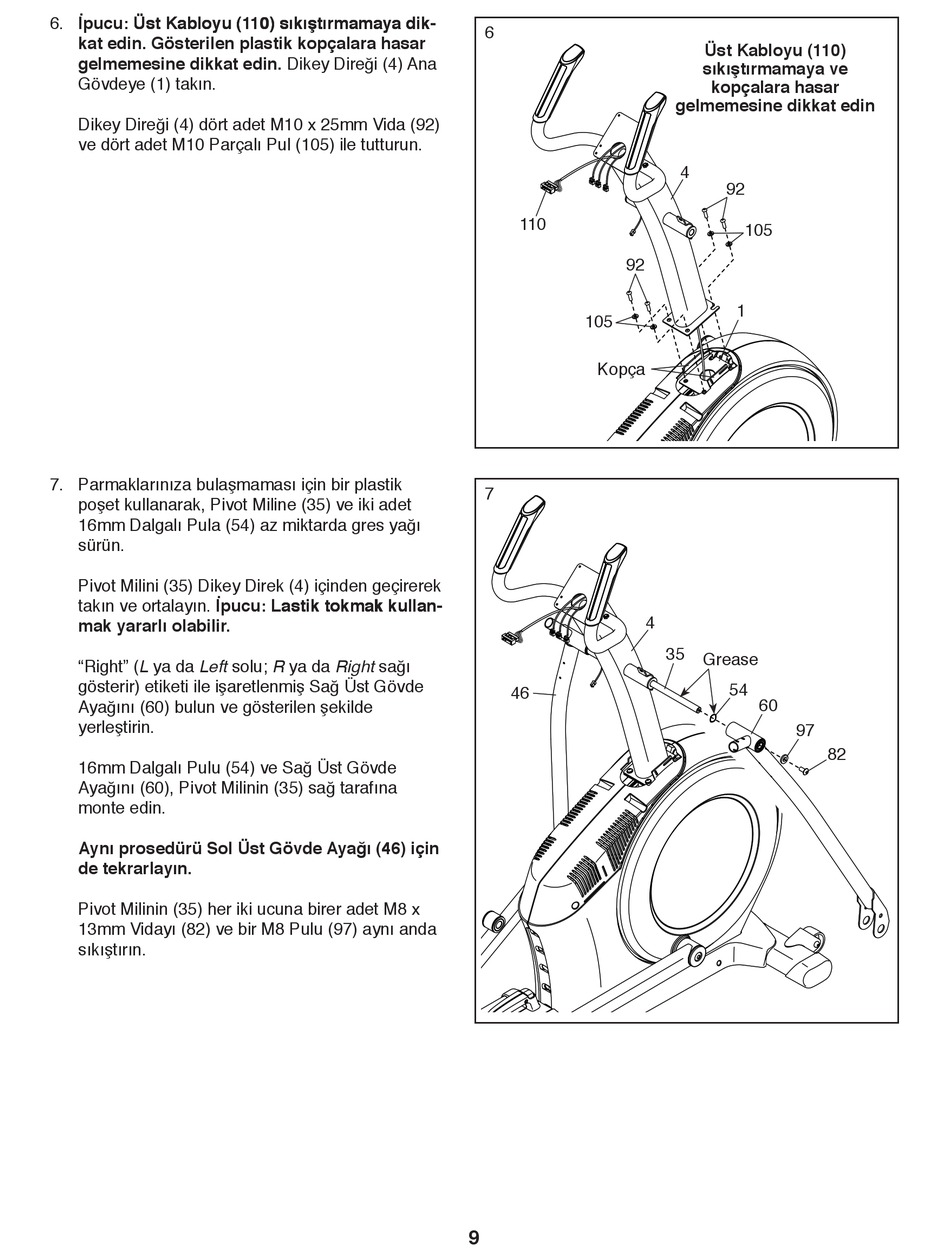

6. İpucu: Üst Kabloyu (110) sıkıştırmamaya dik�
Üst Kabloyu (110) sıkıştırmamaya dik-
Üst Kabloyu (110) sıkıştırmamaya dik�
kat edin. Gösterilen plastik kopçalara hasar
gelmemesine dikkat edin. Dikey Direği (4) Ana
Gövdeye (1) takın.
Dikey Direği (4) dört adet M10 x 25mm Vida (92)
ve dört adet M10 Parçalı Pul (105) ile tutturun.
7. Parmaklarınıza bulaşmaması için bir plastik
poşet kullanarak, Pivot Miline (35) ve iki adet
16mm Dalgalı Pula (54) az miktarda gres yağı
sürün.
Pivot Milini (35) Dikey Direk (4) içinden geçirerek
takın ve ortalayın. İpucu: Lastik tokmak kullan�
mak yararlı olabilir.
"Right" (L ya da Left solu; R ya da Right sağı
gösterir) etiketi ile işaretlenmiş Sağ Üst Gövde
Ayağını (60) bulun ve gösterilen şekilde
yerleştirin.
16mm Dalgalı Pulu (54) ve Sağ Üst Gövde
Ayağını (60), Pivot Milinin (35) sağ tarafına
monte edin.
Aynı prosedürü Sol Üst Gövde Ayağı (46) için
de tekrarlayın.
Pivot Milinin (35) her iki ucuna birer adet M8 x
13mm Vidayı (82) ve bir M8 Pulu (97) aynı anda
sıkıştırın.
Lastik tokmak kullan-
Lastik tokmak kullan�
6
110
92
105
Kopça
7
4
46
9
Üst Kabloyu (110)
sıkıştırmamaya ve
kopçalara hasar
gelmemesine dikkat edin
4
92
105
1
35
Grease
54
60
97
82
