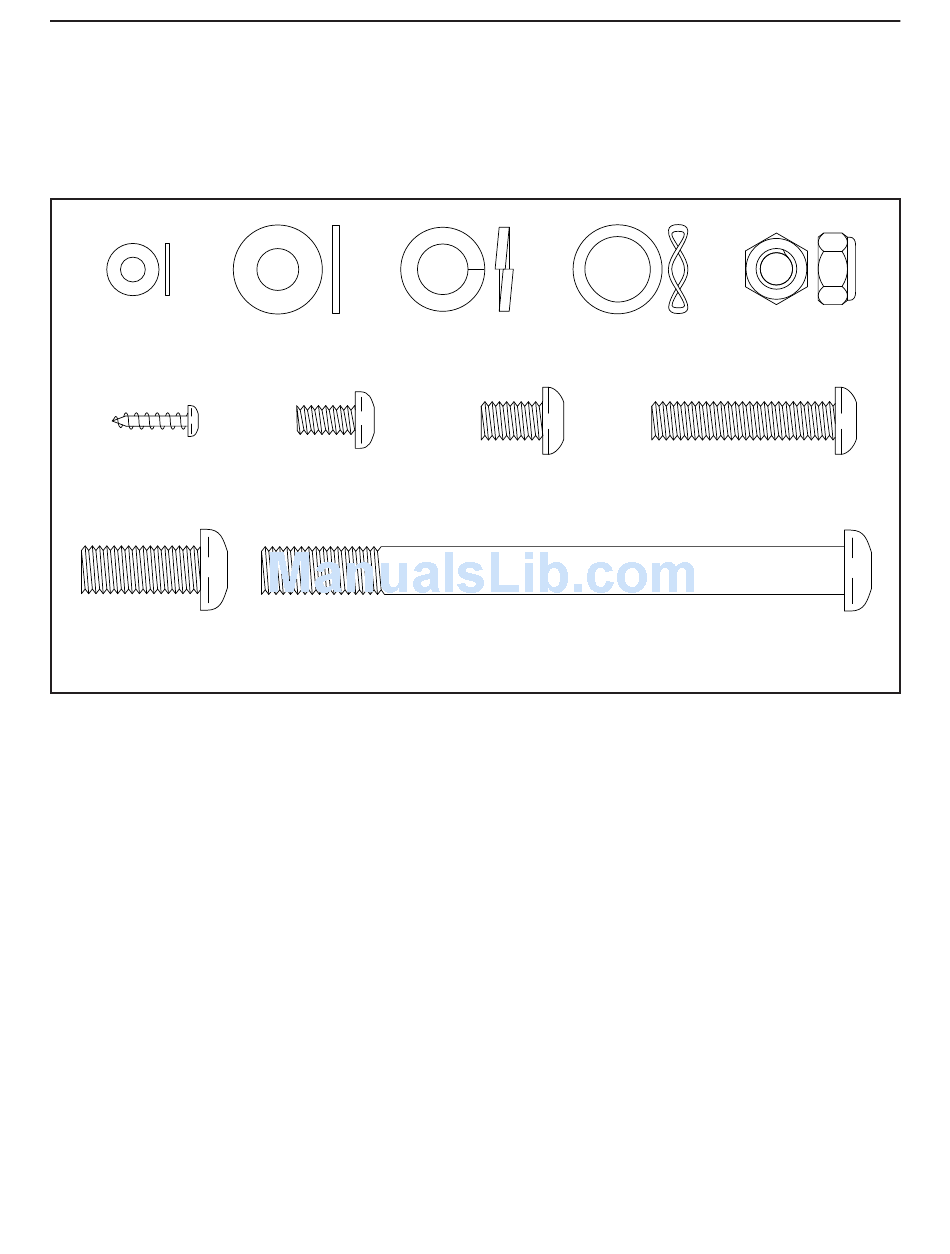

IDENTIFIERINGSTABELL FÖR DELAR
Använd ritningarna nedan till att identifiera små delar som behövs vid monteringen. Siffrorna i parentes under varje
ritning är artiklarnas objektnummer från ARTIKELLISTAN som finns i slutet av denna bruksanvisning. Siffran efter
objektnumret är det antal som behövs vid monteringen. Observera! Om en del inte finns med i hårdvarupaketet
ska du kontrollera om det är förmonterat. Extra hårdvara medföljer eventuellt.
M8 låsmutter
M5 bricka
M8 bricka
M10 fjäderbricka
16mm vågbricka
(102)–4
(32)–2
(105)–8
(54)–2
(97)–8
M4 x 16mm skruv
M8 x 38mm bult
M6 x 12mm skruv
M8 x 13mm skruv
(101)–16
(103)–8
(82)–8
(96)–4
M10 x 25mm skruv
M10 x 122mm skruv
(92)–4
(104)–4
5
