NordicTrack E 7.2 Elliptical Manuale D'istruzioni page 9

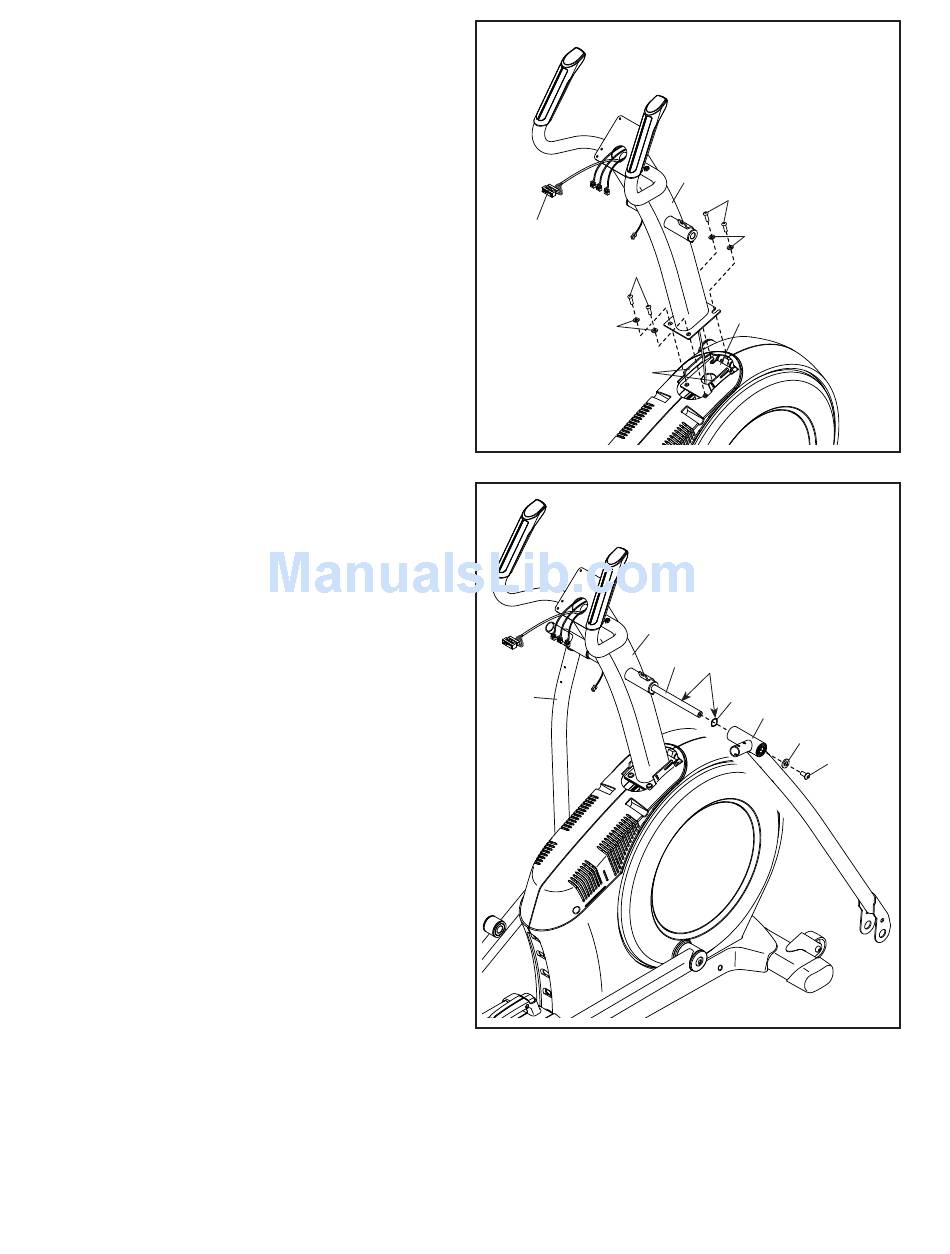

6. Suggerimento: prestare attenzione a non
pizzicare il Cavo Superiore (110). Prestare
attenzione a non danneggiare le linguette in
plastica indicate. Posizionare il Montante (4)
sul Telaio (1).
Fissare il Montante (4) con quattro Viti M10
x 25mm (92) e quattro Rondelle Grower M10
(105).
7. Applicare uno strato di lubrificante in dotazione
all'Asse Perno (35) e alle due Rondelle Ondulate
16mm (54) utilizzando una bustina di plastica
per evitare di sporcarsi le dita.
Inserire l'Asse Perno (35) nel Montante (4) e
centrarlo. Suggerimento: l'uso di un mazzuolo
di gomma potrebbe agevolare l'operazione.
Localizzare il Montante Manubrio Esterno Destro
(60) orientarlo come indicato.
Inserire una Rondella Ondulata 16mm (54) e il
Montante Manubrio Esterno Destro (60) sulla
parte destra dell'Asse Perno (35).
Ripetere la procedura per il Montante
Manubrio Esterno Sinistro (46).
Serrare una Vite M8 x 13mm (82) e una
Rondella M8 (97) in ogni estremità dell'Asse
Perno (35) contemporaneamente.
6
110
92
105
Tabs
7
4
46
9
Prestare attenzione a
non pizzicare il Cavo
Superiore (110) e a non
danneggiare le linguette
4
92
105
1
35
Lubrificante
54
60
97
82
