Pro-Form 330 Elliptical Manuel De L'utilisateur page 6

1.

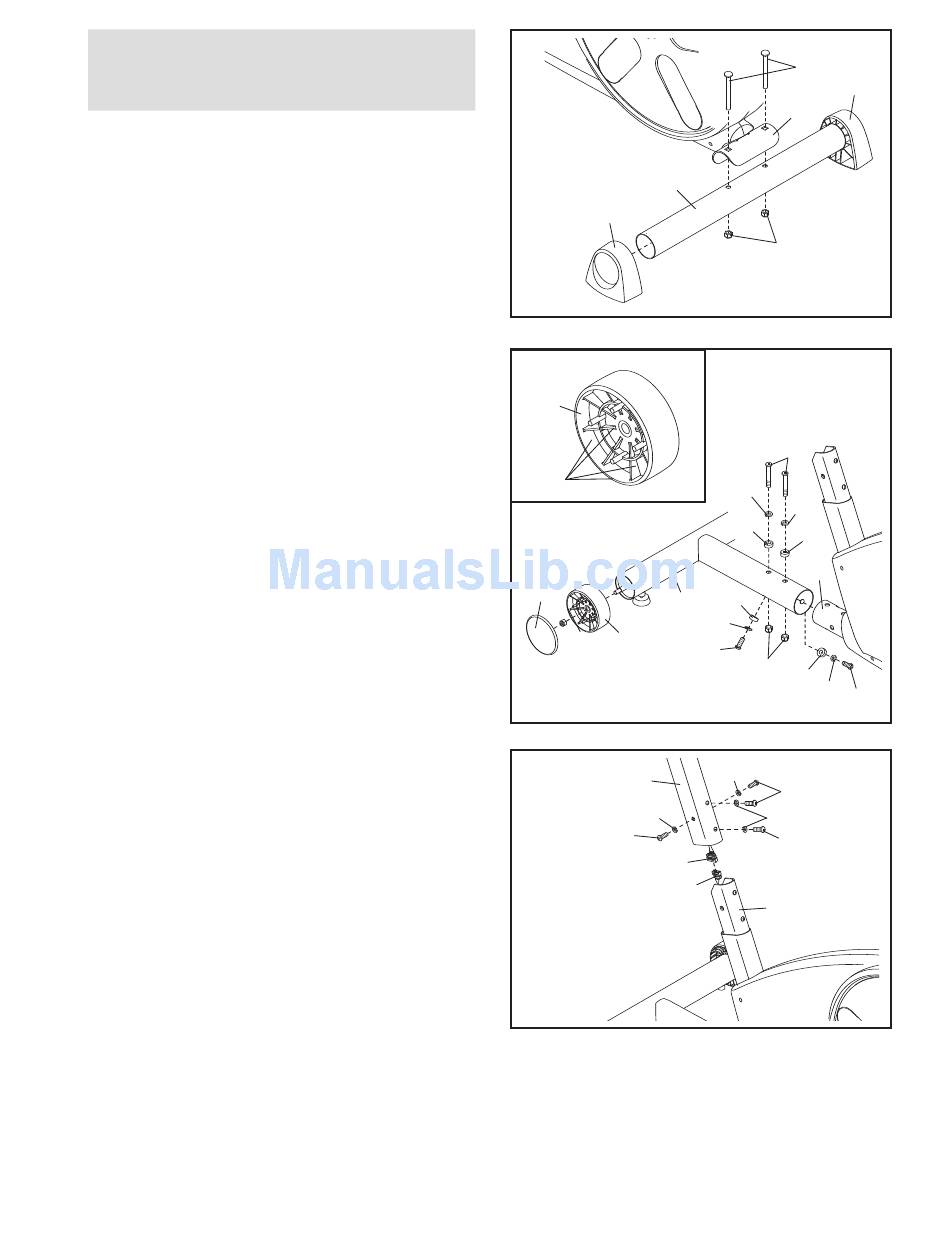

Pour un assemblage plus facile de l'appareil
elliptique, lisez d'abord les informations à la
page 5.
Attachez le Stabilisateur Arrière (35) sur le Cadre
(1) à l'aide de deux Boulons de Carrosserie de M10
x 75mm (58) et deux Écrous de Verrouillage en
Nylon de M10 (84).
Enfoncez les Embouts du Stabilisateur (36) dans le
Stabilisateur Arrière (35) comme illustré.
2. Attachez le Stabilisateur Avant (3) sur le Cadre (1) à
l'aide de deux Boulons en Bouton de M10 x 76mm
(74), deux Rondelles Fendues de M10 (78), deux
Bagues d'Espacement Concaves (90), et deux
Écrous de Verrouillage en Nylon de M10 (84). Ne
serrez pas les Écrous de Verrouillage tout de
suite.
Vissez deux Vis en Bouton de M10 x 60mm (89)
avec deux Rondelles Fendues de M10 (78) et deux
Bagues d'Espacement Concaves (90) dans le
Stabilisateur Avant (3) et dans le Cadre (1). Serrez
les deux Ecrous de Verrouillage en Nylon de
M10 (84) puis, serrez les Vis en Bouton.
Orientez une Roue (28) de manière à ce que les
quatre montants (voir le schéma en encadré) ne
soient pas en face du Stabilisateur Avant (3).
Attachez la Roue sur le Stabilisateur Avant à l'aide
d'un Écrou de Verrouillage en Nylon de M8 (59).
Ensuite, enfoncez un Couvercle de la Roue (29)
dans les tiges sur la Roue. Attachez l'autre Roue
(non-illustrée) de la même manière.
3. Pendant qu'une deuxième personne tient le Montant
(2) près du Cadre (1), branchez le Groupement de
Fils Supérieur (18) dans le Groupement de Fils
Inférieur (38).
Glissez doucement le Montant (2) sur le Cadre (1).
Faites attention de ne pas pincer les Group-
ements de Fils (18, 38). Attachez le Montant à l'ai-
de de quatre Vis de Raccordement de M8 x 19mm
(73) et quatre Rondelles Fendues de M8 (79). Ne
serrez pas encore les Vis de Raccordement.
